12 مم 3200 مم آلة قص المقصلة الهيدروليكية باستخدام الحاسب الآلي آلة قطع الألواح الفولاذية

سمات:

1. تم تجهيز منصة التغذية الأمامية بمسطرة لتغذية اللوحة وأيضًا أملس في السطح لحماية اللوحة في أي سطح يتألم عند التغذية. يمكن أن تكون المسطرة دقيقة في MM أو أكثر من أجل التحكم في الدقة والفحص.

2. طاولة العمل مزودة بقضيب فولاذي كروي أو دائري لدعم اللوح في التغذية وكذلك حماية أي سطح تمزق.

3. تم تجهيز الصندوق الإلكتروني بمكونات جيدة معتمدة. في الغالب نستخدم مكونات SIEMENS أو Schneider المعتمدة من CE لآلات التصدير وأيضًا بعض المكونات عالية الجودة المعتمدة من CCC حسب الطلب لتلبية احتياجات العملاء القياسية المختلفة.

4. صلب جسم الآلة ، نختار في الغالب مزود الصفيح الفولاذي ذو العلامة التجارية الأعلى في الصين Shanghai BAOSTEEL بجودة جيدة وتم معالجته بطلاء مضاد للتآكل قبل الطلاء الأخير. لذلك سيكون للجهاز أولاً استخدام دائم جيد وأيضًا مظهر خارجي مثالي.

5. الشفرة: مادة الشفرة 9CrSi أو 6CrW2Si ، المادة عبارة عن مادة مختبرة عالية بألف مرة من أجل صلابة عالية ونتائج قطع. الشفرة العلوية عبارة عن شفرة مستطيلة بأربع حواف للشفرة والتي تختلف عن آلة قص شعاع التأرجح QC12Y (يرجى التحقق من التفاصيل التفصيلية لشفرة SIECC / SIECCTECH لشرح الصورة والتعليمات). يمكن ضبط خلوص الشفرة يدويًا أو بواسطة المحرك. يحتوي كلاهما على قرص فهرس لعرض الخلوص بحيث يمكن التحكم والعرض بسهولة. ويستخدم عمود الشفرة العلوي هيكلًا مائلًا لتعزيز دقة القص.

6. جهزت الآلة دواسة الضغط للضغط على اللوحة بثبات عند القطع ، وقد تم تجهيز القدم بسطح بلاستيكي بكسر عالٍ دون تدمير السطح للوحة. بالنسبة للوحة الفتحة ، سنقوم بتجهيز القدم المربع من أجل مكبس مربع مستقر.

7. مضخة التروس: نحن نستخدم العلامة التجارية الجيدة "مضخة التروس الداخلية المترافقة المستقيمة" في كل من العلامة التجارية الصينية Shanghai chengjie أو ألمانيا Eckerler. يتم التعامل مع مضخة التروس الداخلية على أنها مضخة لا تتآكل أبدًا في الصناعة ، وقد تم استخدامها على نطاق واسع في الآلات الهيدروليكية عالية الدقة ذات الطابع المنخفض الضوضاء ، وعدم النبض والعمر الطويل. تستخدم مضخة التروس Shanghai Chengjie أيضًا في صناعة الطائرات الصينية ، لذا فهي موثوقة وموثوقة. عند العمل بسرعة عالية ، يكون الصوت مسطحًا وسلسًا حتى بدون ملاءمة. يعتمد العمر الطويل على أدائه الكاشطة ، حيث تحتوي مكونات الماكينة الداخلية على طبقة حماية من فيلم الزيت ، لذلك حتى استخدام الزيت الهيدروليكي العادي ، حتى بدون التآكل.

8. يمكن للنظام الهيدروليكي أن يستخدم نظام ألمانيا Rexroth أو نظام OMG الأمريكي. يتم التحكم في الإرجاع بواسطة أسطوانة عودة النيتروجين مع عملية عمل مستقرة وسهلة التشغيل. الضغط الهيدروليكي يفرض النقل والنيتروجين يفرض الدفع للأعلى مع عمل تعاون جيد. (يمكن أن يعود مبدأ العمل إلى رسم تكنولوجيا SIECC لـ QC11Y و QC12Y)

9. يتم عد المقياس الخلفي عن طريق العداد ويمكن تعديله بشكل دقيق ويتم تشغيله بمحرك.

10. سوف يتم تجهيز الآلة بباب حماية سياج قبل شفرة القطع وقاعدة الضغط. يمكن فتح السياج إذا لزم الأمر. بالقرب من الحلق ، سنجهز بابًا مفتوحًا متاحًا لأمن الأشخاص ولكن يمكن فتحه عند الحاجة إلى أي فحص داخلي.

11. استخدام ثلاثة مسار متدحرج للتخلص من فجوة السكة وتعزيز جودة القص. (الرسم الآلي متاح لـ
شرح بوضوح)

تخصيص

نموذج	ماكس	قوة الغلة	الأعلى. طول	زاوية	X- السكتة الدماغية	تكرار	قوة	L * W * H (مم)	وزن
QC12Y-4 * 2500	4 مم	≤450 كيلو نيوتن / سم	2500 مم	1 ° 30 '	20 ~ 600 ملم	16 مرة / دقيقة	5.5 كيلو واط	3040*1610*1620	3800 كجم
QC12Y-4 * 3200	4 مم	≤450 كيلو نيوتن / سم	3200 مم	1 ° 30 '	20 ~ 600 ملم	14 مرة / دقيقة	5.5 كيلو واط	3840*1610*1620	5000 كجم
QC12Y-4 * 4000	4 مم	≤450 كيلو نيوتن / سم	4000 ملم	1 ° 30 '	20 ~ 600 ملم	10 مرات / دقيقة	5.5 كيلو واط	4600*1700*1700	6500 كجم
QC12Y-4 * 6000	4 مم	≤450 كيلو نيوتن / سم	6000 ملم	1 ° 30 '	20 ~ 600 ملم	8 مرات / دقيقة	7.5 كيلو واط	6460*2100*3200	11000 كجم
QC12Y-6 * 2500	6 مم	≤450 كيلو نيوتن / سم	2500 مم	1 ° 30 '	20 ~ 600 ملم	14 مرة / دقيقة	7.5 كيلو واط	3040*1610*1620	5000 كجم
QC12Y-6 * 3200	6 مم	≤450 كيلو نيوتن / سم	3200 مم	1 ° 30 '	20 ~ 600 ملم	12 مرة / دقيقة	7.5 كيلو واط	3840*1610*1620	6000 كجم
QC12Y-6 * 4000	6 مم	≤450 كيلو نيوتن / سم	4000 ملم	1 ° 30 '	20 ~ 600 ملم	8 مرات / دقيقة	7.5 كيلو واط	4620*1750*1700	8200 كجم
QC12Y-6 * 5000	6 مم	≤450 كيلو نيوتن / سم	5000 ملم	1 ° 30 '	20 ~ 600 ملم	6 مرات / دقيقة	11 كيلو واط	5400*1800*1900	10500 كجم
QC12Y-6 * 6000	6 مم	≤450 كيلو نيوتن / سم	6000 ملم	1 ° 30 '	20 ~ 600 ملم	5 مرات / دقيقة	11 كيلو واط	6480*2100*2300	16500 كجم
QC12Y-8 * 2500	8 ملم	≤450 كيلو نيوتن / سم	2500 مم	1 ° 30 '	20 ~ 600 ملم	10 مرات / دقيقة	11 كيلو واط	3040*1700*1700	6000 كجم
QC12Y-8 * 3200	8 ملم	≤450 كيلو نيوتن / سم	3200 مم	1 ° 30 '	20 ~ 600 ملم	8 مرات / دقيقة	11 كيلو واط	3860*1700*1700	7200 كجم
QC12Y-8 * 4000	8 ملم	≤450 كيلو نيوتن / سم	4000 ملم	1 ° 30 '	20 ~ 600 ملم	8 مرات / دقيقة	11 كيلو واط	4640*1700*1700	8800 كجم
QC12Y-8 * 5000	8 ملم	≤450 كيلو نيوتن / سم	5000 ملم	1 ° 30 '	20 ~ 600 ملم	8 مرات / دقيقة	11 كيلو واط	5400*2100*2000	11500 كجم
QC12Y-8 * 6000	8 ملم	≤450 كيلو نيوتن / سم	6000 ملم	1 ° 30 '	20 ~ 600 ملم	8 مرات / دقيقة	11 كيلو واط	6480*2100*2350	18000 كجم
QC12Y-10 * 2500	10 ملم	≤450 كيلو نيوتن / سم	2500 مم	2 درجة	20 ~ 600 ملم	9 مرات / دقيقة	11 كيلو واط	3040*1700*1700	7300 كجم
QC12Y-10 * 3200	10 ملم	≤450 كيلو نيوتن / سم	3200 مم	2 درجة	20 ~ 600 ملم	9 مرات / دقيقة	11 كيلو واط	3860*1700*1700	8000 كجم
QC12Y-10 * 4000	10 ملم	≤450 كيلو نيوتن / سم	4000 ملم	2 درجة	20 ~ 600 ملم	8 مرات / دقيقة	11 كيلو واط	4650*2100*2000	12050 كجم
QC12Y-10 * 6000	10 ملم	≤450 كيلو نيوتن / سم	6000 ملم	2 درجة	20 ~ 1000 ملم	5 مرات / دقيقة	15 كيلو واط	6500*2100*2300	24000 كجم
QC12Y-12 * 2500	12 ملم	≤450 كيلو نيوتن / سم	2500 مم	1 ° 40 '	20 ~ 600 ملم	9 مرات / دقيقة	18.5 كيلو واط	3140*2150*2000	9000 كجم
QC12Y-12 * 3200	12 ملم	≤450 كيلو نيوتن / سم	3200 مم	1 ° 40 '	20 ~ 600 ملم	9 مرات / دقيقة	18.5 كيلو واط	3880*2150*2000	10800 كجم
QC12Y-12 * 4000	12 ملم	≤450 كيلو نيوتن / سم	4000 ملم	1 ° 40 '	20 ~ 1000 ملم	8 مرات / دقيقة	18.5 كيلو واط	4680*2150*2000	13000 كجم
QC12Y-12 * 5000	12 ملم	≤450 كيلو نيوتن / سم	5000 ملم	2 درجة	20 ~ 1000 ملم	6 مرات / دقيقة	18.5 كيلو واط	5900*2150*2000	16000 كجم
QC12Y-12 * 6000	12 ملم	≤450 كيلو نيوتن / سم	6000 ملم	2 درجة	20 ~ 1000 ملم	5 مرات / دقيقة	18.5 كيلو واط	6900*2600*2700	29500 كجم
QC12Y-12 * 8000	12 ملم	≤450 كيلو نيوتن / سم	8000 مم	2 درجة	20 ~ 1000 ملم	5 مرات / دقيقة	18.5 كيلو واط	9000*3500*3500	46500 كجم
QC12Y-16 * 2500	16 ملم	≤450 كيلو نيوتن / سم	2500 مم	2 ° 30 '	20 ~ 600 ملم	9 مرات / دقيقة	22 كيلو واط	3140*2150*2000	11000 كجم
QC12Y-16 * 3200	16 ملم	≤450 كيلو نيوتن / سم	3200 مم	2 ° 30 '	20 ~ 600 ملم	8 مرات / دقيقة	22 كيلو واط	388 0*2150*2000	13000 كجم
QC12Y-16 * 4000	16 ملم	≤450 كيلو نيوتن / سم	4000 ملم	2 ° 30 '	20 ~ 1000 ملم	8 مرات / دقيقة	22 كيلو واط	4650*2150*2200	16300 كجم
QC12Y-16 * 5000	16 ملم	≤450 كيلو نيوتن / سم	5000 ملم	2 ° 30 '	20 ~ 1000 ملم	6 مرات / دقيقة	22 كيلو واط	5900*2600*2700	20000 كجم
QC12Y-16 * 6000	16 ملم	≤450 كيلو نيوتن / سم	6000 ملم	2 ° 30 '	20 ~ 1000 ملم	5 مرات / دقيقة	22 كيلو واط	6900*2700*2700	36000 كجم
QC12Y-16 * 8000	16 ملم	≤450 كيلو نيوتن / سم	8000 مم	2 ° 30 '	20 ~ 1000 ملم	5 مرات / دقيقة	22 كيلو واط	9000*3500*3500	75000 كجم
QC12Y-20 * 2500	20 ملم	≤450 كيلو نيوتن / سم	2500 مم	3 درجة	20 ~ 1000 ملم	8 مرات / دقيقة	22 كيلو واط	3440*2300*2500	15800 كجم
QC12Y-20 * 3200	20 ملم	≤450 كيلو نيوتن / سم	3200 مم	3 درجة	20 ~ 1000 ملم	8 مرات / دقيقة	22 كيلو واط	4150*2350*2700	18500 كجم
QC12Y-20 * 4000	20 ملم	≤450 كيلو نيوتن / سم	4000 ملم	3 درجة	20 ~ 1000 ملم	5 مرات / دقيقة	22 كيلو واط	4850*2600*2700	21500 كجم
QC12Y-20 * 6000	20 ملم	≤450 كيلو نيوتن / سم	6000 ملم	3 درجة	20 ~ 1000 ملم	4 مرات / دقيقة	30 كيلو واط	6700*3000*3000	47000 كجم
QC12Y-25 * 2500	25 ملم	≤450 كيلو نيوتن / سم	2500 مم	3 درجة	20 ~ 1000 ملم	8 مرات / دقيقة	37 كيلو واط	3200*2700*2900	19000 كجم
QC12Y-25 * 3200	25 ملم	≤450 كيلو نيوتن / سم	3200 مم	3 درجة	20 ~ 1000 ملم	5 مرات / دقيقة	37 كيلو واط	4200*2700*2900	23000 كجم
QC12Y-30 * 2500	30 ملم	≤450 كيلو نيوتن / سم	2500 مم	3 درجة	20 ~ 1000 ملم	4 مرات / دقيقة	37 كيلو واط	3300*2900*3000	23500 كجم
QC12Y-30 * 3200	30 ملم	≤450 كيلو نيوتن / سم	3200 مم	3 ° 30 '	20 ~ 1000 ملم	4 مرات / دقيقة	40 كيلو واط	4200*2900*3200	26000 كجم
QC12Y-40 * 2500	40 ملم	≤450 كيلو نيوتن / سم	2500 مم	4 درجات	20 ~ 1000 ملم	3 مرات / دقيقة	55 كيلو واط	3200*3300*3000	38000 كجم
QC12Y-40 * 3200	40 ملم	≤450 كيلو نيوتن / سم	2500 مم	4 درجات	1000 مم	3 مرات / دقيقة	55 كيلو واط	4300*3300*3200	49000 كجم

تفاصيل

عملية القص

تصميم مثالي من كل جانب ؛ باختيار مقصلة CNC الجديدة والمحسّنة ، سيكون لدينا أقصى درجات الأمان والدقة العالية وسهولة الاستخدام الفريدة.

يتم ضبط فجوة الشفرة وزاوية القطع وطول القطع بناءً على اختيار المواد والسمك تلقائيًا.

يتم تصنيع الأجزاء الهامة من مكابس الضغط وآلات القص في KEC في ألمانيا.

المكونات المختارة بعناية تأتي من شركاء عالميين على المدى الطويل.

نحن نعتمد على جودتنا وبالتالي نمنح المقصلة ضمانًا لمدة 3 سنوات.

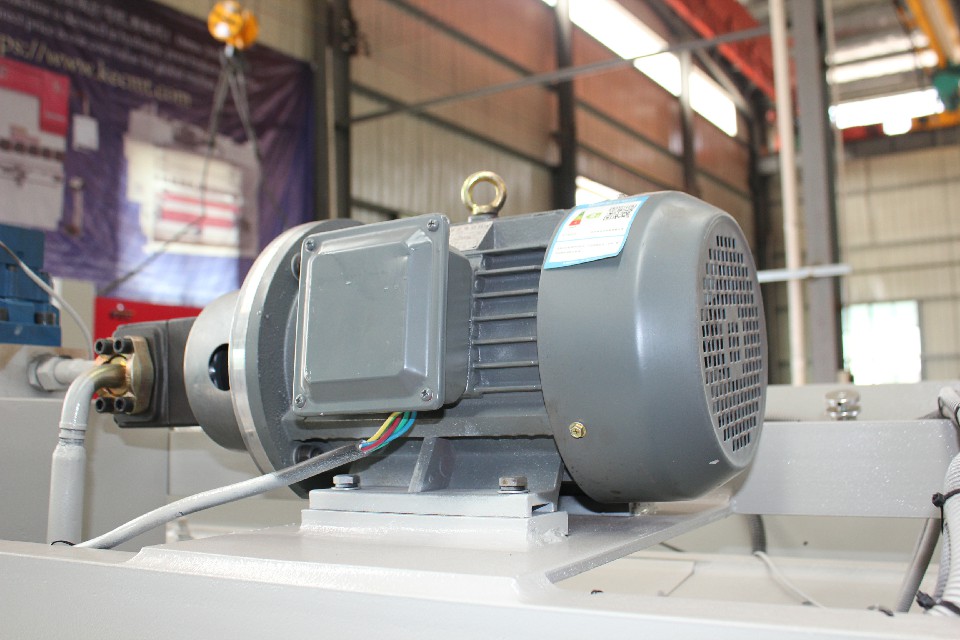

محرك سيمنز الرئيسي

يضمن استخدام محرك Siemens عمر خدمة الماكينة ، ويقلل من الضوضاء أثناء العمل.

Blade Clourancant التعديل السريع

آلية الضبط السريع لإعادة ترتيب خلوص الشفرة وتشغيل سهل باليد. تحقيق تعديل غير متدرج لإزالة الشفرة.

منظم تحديد الموضع العمودي

جهاز تحديد المواقع الأمامي ، وضبط العمودي وجهاز تحديد المواقع على الدعم الأمامي الأيسر ، مما يضمن دقة القطع ، والتشغيل السهل ، والعملية والفعالة.

طاولة العمل المتداول الكرة الصلب

يمكن أن تقلل الكرة الفولاذية المتدحرجة لمنضدة العمل من الاحتكاك ، وتحمي سطح قطعة العمل.

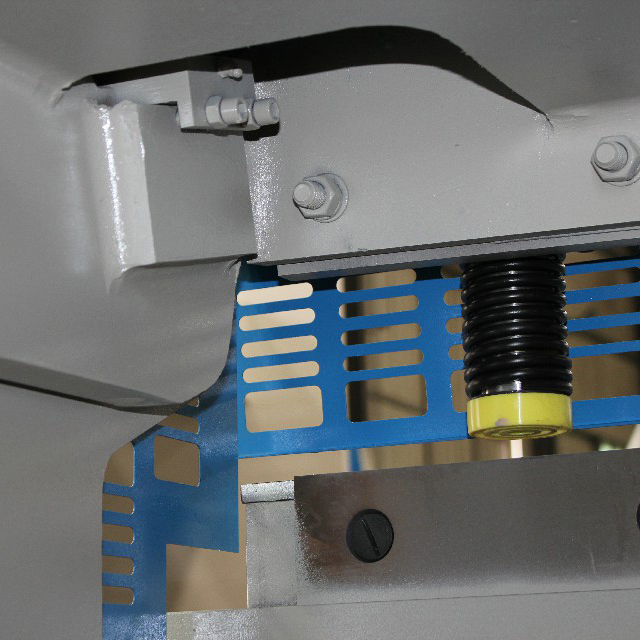

أسطوانة ضغط زنبركية مدمجة

تم تجهيز الطرف السفلي بحشية المواد الخاصة ، والتحكم في الضغط بشكل متقطع ، وتجنب سبائك الألومنيوم أو غيرها من الليونة
يتم طبع المواد.

مقياس خلفي عالي الدقة

يضمن المقياس الخلفي لهيكل الدليل الخطي الكروي الفريد والجديد دقة عالية في تحديد المواقع. قاعدة توجيه شعاع قابلة للتعديل وهيكل نقل متزامن ومستقر وموثوق. هيكل آلية الرفع الاختياري لقطع قطعة العمل خارج نطاق المقياس الخلفي. عند قطع الألواح المعدنية الرفيعة والعريضة ، يمكن اختيار جهاز دعم هوائي. زيادة نطاق تحديد المواقع يجعل القطع أكثر كفاءة ودقة.

خزانة كهربائية مستقرة

تضمن شركة France Schneider electric المتينة التشغيل المستقر للآلة. اتصال وترتيب الخط المعقول يقلل بشكل كبير من معدل الفشل. ولعب المشغل وجميع أجزاء الجهاز حماية جيدة. أجهزة ومحرك اختيارية لتحسين دقة تحديد موضع محور التوجيه الخلفي (X).

ترتيب

نظام التحكم CNC: Estun E21S Control من نانجينغ

المكونات الكهربائية: شنايدر للكهرباء من الفرنسية

المحرك الرئيسي: سيمنز من ماركة ألمانيا

مستشعر قياس الزاوية: OPKON من ماركة Türkçe

محرك العاكس: تايوان DELTA محرك سيرفو ونظام القيادة

PLC: شنايدر للكهرباء من الفرنسية

شفرات القطع: أدوات سمك القرش من الصين

النظام الهيدروليكي: Bosch-Rexroth من ألمانيا

المضخة الهيدروليكية: SUNNY من ماركة الولايات المتحدة الأمريكية أو ماركة مماثلة

موصل الأنابيب: ماركة EMB من ألمانيا

دليل الكرة اللولبية / البطانة: HIWIN من منطقة TaiWan

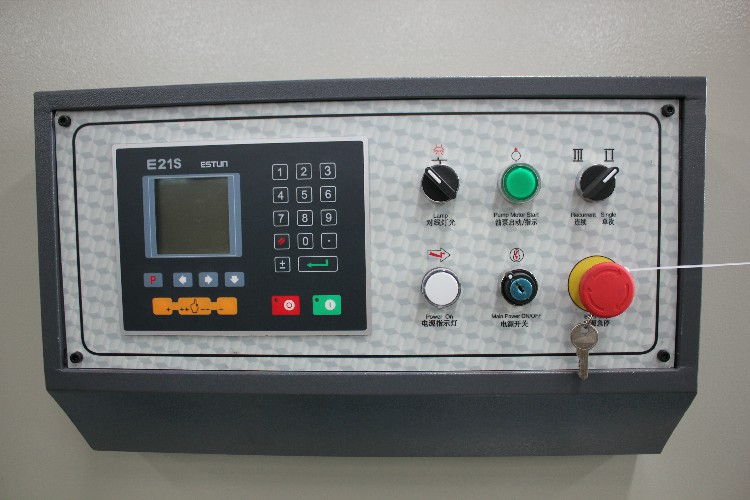

تحكم E21S

* المقياس الخلفي والتحكم في الكتلة
* التحكم في محركات التيار المتردد العامة ، محول التردد
* تحديد المواقع الذكي
* عداد المخزون
* ضبط وقت الضغط / الضغط
* ذاكرة البرنامج تصل إلى 40 برنامج
* ما يصل إلى 25 خطوة لكل برنامج
* وضع جانب واحد
* تراجع وظيفة
* واحد مفتاح النسخ الاحتياطي / استعادة المعلمات
* مم / بوصة
* صيني / انجليزي

التعليمات

1. س: نرى العديد من العلامات التجارية الصينية هناك في السوق ، هل جميعها مصنعون؟ ماذا عن مدينة الكويت الاقتصادية / يادوان؟

ج: صحيح أنه من بين جميع العلامات التجارية الصينية ، معظمها علامات تجارية تجارية.
لكن KEC / yaduan هي الشركة المصنعة الحقيقية التي تصنع مكابح الضغط الهيدروليكية وآلات القص منذ عام 2008.

2. س: كيف تحصل على عرض أسعار دقيق من مدينة الكويت الاقتصادية؟

ج: ما عليك سوى تزويدنا بتفاصيل المواد والسماكة القصوى والعرض الأقصى الذي ترغب في العمل به.

3. س: يمكنك أن تفعل خدمة صانعي القطع الأصلية؟

ج: بالتأكيد. يتم قبول التصميم الخاص بك أو المتطلبات الأخرى ، ويمكن أن يتم تنفيذ شعارك الخاص على الجهاز.

4. س: ما هي تكلفة الشحن من الصين إلى بلدك؟

ج: يمكننا إرسال الجهاز إلى المنفذ أو عنوان الباب عن طريق البحر.

يرجى التكرم بإخبارنا بأقرب منفذ أو عنوان بالرمز البريدي.

نحن نعمل مع العديد من وكلاء الشحن الموثوقين لترتيب الشحن العالمي بطرق متعددة.

5. س: ما هو متوسط المهلة؟

ج: بالنسبة للأسهم ، فإن المهلة الزمنية حوالي 7 أيام. للإنتاج بالجملة ، المهلة الزمنية هي 20-30 يومًا بعد استلام دفعة الإيداع. تصبح المهل الزمنية سارية المفعول عند استلام الإيداع. إذا كانت المهل الزمنية لدينا لا تتوافق مع الموعد النهائي الخاص بك ، فيمكننا ترتيب إنتاج عاجل خاص للالتزام بالموعد النهائي. في جميع الحالات ، سنحاول تلبية احتياجاتك. في معظم الحالات ، نحن قادرون على إدارة التسليم السريع.

6. س: هل يمكنك تقديم وثائق الشحن ذات الصلة؟

ج: نعم ، يمكننا تقديم معظم المستندات بما في ذلك
بوليصة الشحن؛
شهادات التحليل / المطابقة.
شهادة CE ، شهادة COC ؛
تأمين؛
بلد المنشأ؛
فاتورة تجارية؛
قائمة التعبئة ووثائق التصدير الأخرى مهما كان المطلوب.

7. س: هل تقبل الدفع LC؟

ج: نعم ، عادةً ما يكون دفعنا 30٪ 70٪ T / T ، ودفع LC مقبول أيضًا

8. س: كيفية تشغيل الآلات المطلوبة؟

ج: سيتم إرسال مقاطع فيديو للآلات قبل الشحن في مصنعنا إليك مباشرة.

9. س: ماذا عن خدمة التكليف؟

ج: يمكننا تقديم خدمة التكليف ، يحتاج المشتري إلى تحمل تكاليف تذاكر الطائرة.

10. س: ما هو ضمان المنتج؟

ج: عادة 3 سنوات. التزامنا هو رضاكم عن منتجاتنا. في الضمان أم لا ، فإن ثقافة شركتنا هي معالجة وحل جميع مشكلات العملاء بما يرضي الجميع.

11. س: هل تضمن تسليم المنتجات بشكل آمن؟

ج: نعم ، نحن نستخدم دائمًا عبوات تصدير عالية الجودة. نستخدم أيضًا تغليفًا صلبًا متخصصًا للبضائع الخطرة وشاحنات تخزين مبردة معتمدة للمواد الحساسة لدرجات الحرارة. سيتم فرض رسوم إضافية على متطلبات التعبئة والتغليف الخاصة والتعبئة غير القياسية.

تفاصيل

• الأعلى. عرض القطع (مم): 3200
• الأعلى. سمك القطع (مم): 12 مم
• المستوى التلقائي: أوتوماتيكي بالكامل
• زاوية القص: 1.5 درجة
• طول النصل (مم): 2400 مم
• السفر الخلفي (مم): 20-600 مم
• عمق الحلق (مم): 150 مم
• حالة: جديدة
• الطاقة (كيلوواط): 18.5 كيلو واط
• الوزن (كجم): 10800 كجم
• الجهد: 380V / 50HZ / 3PH
• الأبعاد (الطول * العرض * الارتفاع): 3880 * 2150 * 2000
• العام: 2021
• الضمان: 3 سنوات
• نقاط البيع الرئيسية: دقة عالية
• الصناعات المطبقة: محلات مواد البناء ، محلات تصليح الآلات ، مصنع التصنيع ، أعمال البناء ، الطاقة والتعدين
• موقع المعرض: كندا ، المملكة المتحدة ، الولايات المتحدة ، فرنسا ، ألمانيا ، روسيا ، اليابان ، أستراليا
• نوع التسويق: منتج جديد 2021
• تقرير اختبار الماكينات: مقدم
• فحص الصادر بالفيديو: متوفر
• ضمان المكونات الأساسية: 3 سنوات
• المكونات الأساسية: تحمل ، محرك ، مضخة ، ترس ، PLC ، وعاء ضغط ، محرك ، علبة التروس
• نظام التحكم: Estun E21 NC Control
• قطع المواد: معدن الفولاذ المقاوم للصدأ الكربون الصلب
• خدمة ما بعد البيع المقدمة: قطع غيار مجانية ، تركيب ميداني ، تشغيل وتدريب ، خدمة صيانة وإصلاح ميدانية ، دعم عبر الإنترنت ، دعم فني للفيديو
• خدمة ما بعد الضمان: الدعم الفني للفيديو ، الدعم عبر الإنترنت ، قطع الغيار ، الصيانة الميدانية وخدمة الإصلاح
• موقع الخدمة المحلية: كندا ، المملكة المتحدة ، الولايات المتحدة ، فرنسا ، باكستان ، المكسيك ، روسيا ، أستراليا ، جنوب إفريقيا
• إصدار الشهادات: CE
