آلة قطع الأنابيب الأوتوماتيكية 1000 واط طاولة العمل الصغيرة آلة قطع الألياف بالليزر

وصف الجهاز

يعد القطع بالليزر أفضل طريقة قطع بين تقنيات القطع المختلفة التي أتقنها الناس اليوم. مزايا القطع بالليزر هي: تشوه حراري صغير ، دقة قطع عالية ، ضوضاء منخفضة ، لا تلوث ، من السهل تحقيق القطع الأوتوماتيكي ، على الرغم من أن الاستثمار الأولي كبير (عيب) ، لكن تكلفة المعالجة أقل بنسبة 50٪ من المعالجة الميكانيكية. كتقنية تصنيع متقدمة ، يتميز القطع بالليزر بمزايا نطاق التطبيق الواسع ، والعملية المرنة ، ودقة المعالجة العالية ، والجودة الجيدة ، وعملية الإنتاج النظيفة ، وسهولة تحقيق الأتمتة ، والمرونة ، والذكاء ، وتحسين جودة المنتج وإنتاجية العمل.

ميزة الجهاز

1. تتبنى الآلة هيكل طاولة العمل المفتوح ، رف محرك مزدوج عالي الدقة مستورد وترس وسكة توجيه خطية ، نقل مستقر ودقة عالية.

2. يعتمد كل من السرير والعارضة المتحركة هيكل لحام متكامل. يتم معالجة السرير بالحرارة عند درجة حرارة 600 درجة مئوية ويتم الانتهاء منه بواسطة طحن جسري بطول 12 مترًا. يتم تبريده في الفرن لمدة 24 ساعة. بعد التلدين ، يتم تقطيعها ثم تعريضها لمعالجة الشيخوخة الاهتزازية ، والتي يمكن أن تقضي تمامًا على قابلية اللحام والمعالجة ، والصلابة الجيدة ، والدقة العالية ، ويمكن أن تحافظ على الاستخدام طويل الأمد دون تشوه.

3. المحاور X ، Y ، و Z كلها مستوردة من فرنسا بمحركات مؤازرة بدقة عالية ، سرعة عالية ، عزم دوران كبير ، قصور ذاتي كبير ، أداء مستقر ودائم. تأكد من السرعة العالية والتسريع للآلة بأكملها.

4. إنها تتبنى نظام التحكم العددي الخاص لآلة قطع ألياف الليزر CYPCUT على أساس نظام التشغيل Windows ، وتدمج العديد من وحدات الوظائف الخاصة للتحكم في القطع بالليزر ، مع وظائف قوية ، وواجهة جيدة بين الإنسان والآلة وعملية بسيطة.

5. برنامج التعشيش CYPNEST Expert Edition هو التكنولوجيا الأساسية لآلات القطع CNC لتحقيق "قطع بدوام كامل ، وقطع عالي الكفاءة وقطع بمعدل تداخل عالي". إنه الضمان الأساسي لتوفير المواد بشكل فعال وتحسين كفاءة القطع.

6. رأس القطع يستخدم رؤوس القطع بليزر الألياف الخاصة التي يتم إنتاجها بواسطة علامات تجارية مشهورة عالميًا وأجهزة استشعار سعوية ، مع دقة استشعار عالية ، واستجابة حساسة ، وأداء أكثر استقرارًا وموثوقية. 7. الصمام النسبي عالي الدقة المتحكم به إلكترونيًا المستورد من ألمانيا يمكنه التحكم بدقة في ضغط الهواء للغاز المساعد للقطع لتحقيق أفضل تأثير للقطع.

مكونات الآلة

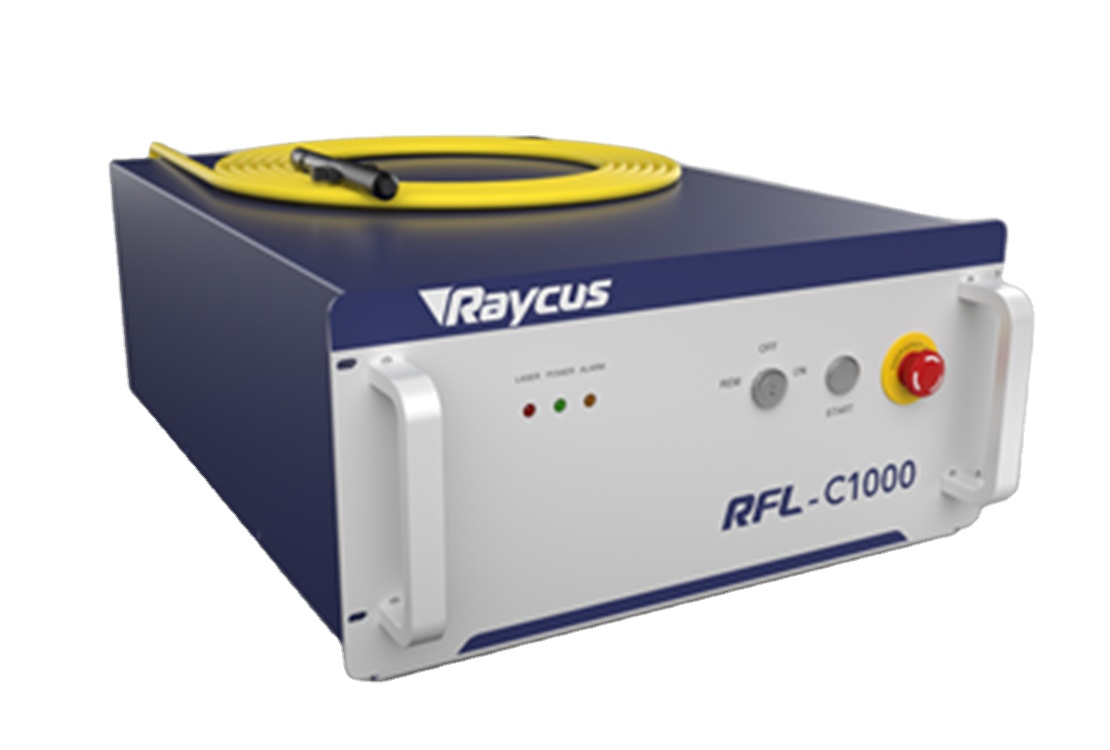

مصدر الليزر الليفي Raycus RFL-C1000

• جودة شعاع ممتازة (BPP)

• ثابت BPP في نطاق الطاقة الكاملة

• استخدم بُعدًا بؤريًا طويلاً للحصول على بقعة صغيرة

• كفاءة التحويل الكهروضوئي> 25٪

• عملية لا تحتاج إلى صيانة

• تصميم معياري ، "توصيل وتشغيل"

• حجم صغير وسهل التركيب

• عمر الخدمة لمصدر المضخة> 100،000 ساعة

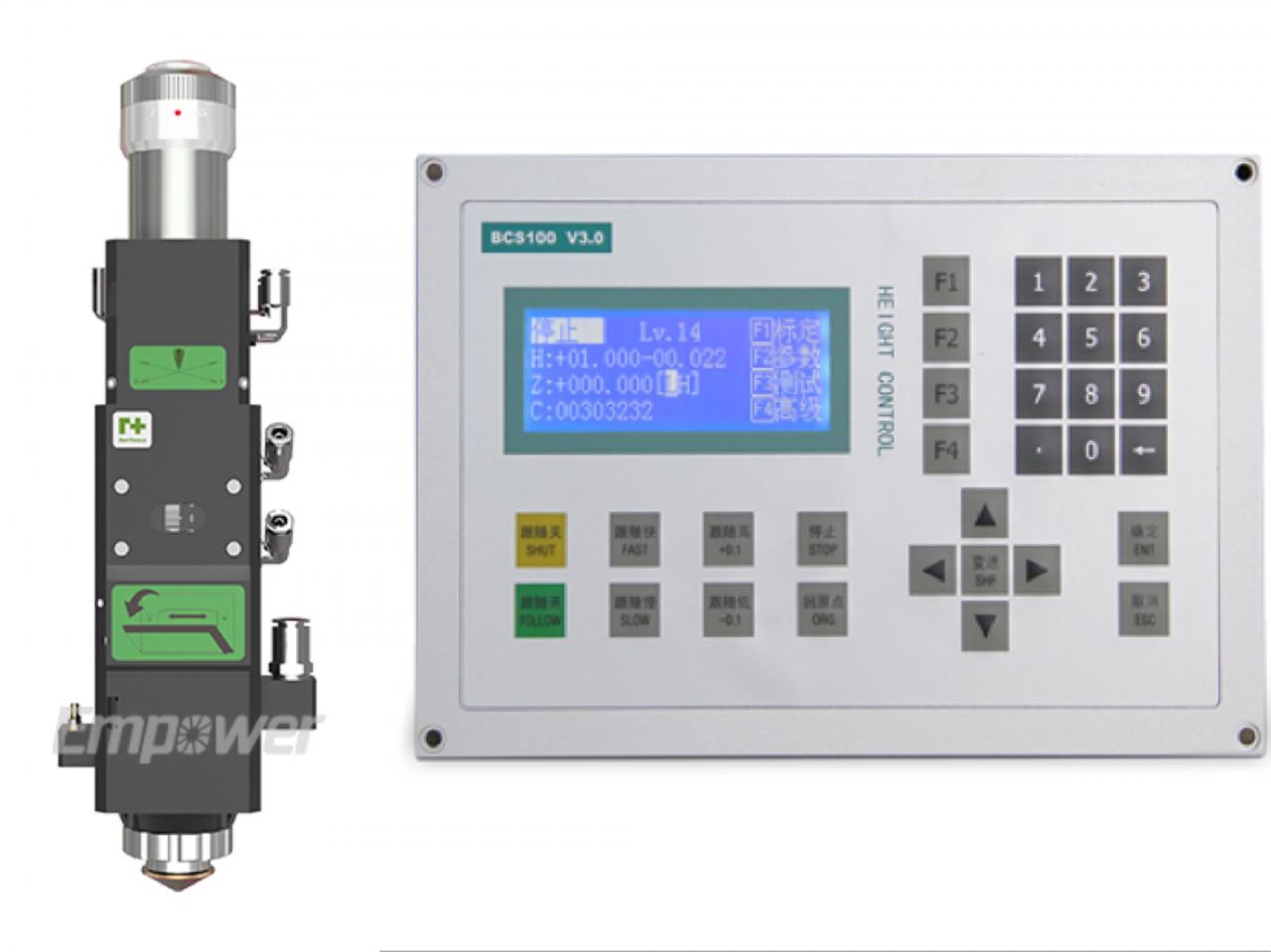

رأس القطع وجهاز التحكم في الارتفاع

• متاح مع استشعار الارتفاع بالسعة.

• تعمل مستشعرات درجة الحرارة على حماية البصريات وتقليل احتمالية ارتفاع درجة الحرارة.

• 10 ملم من حركة العدسة لضبط التركيز.

• وصول سريع وسهل إلى غطاء الزجاج.

• تصميم مرن لتحسين حجم البقعة.

• تدفق الغاز المساعد على نحو سلس.

• تصميم مدمج وخفيف الوزن.

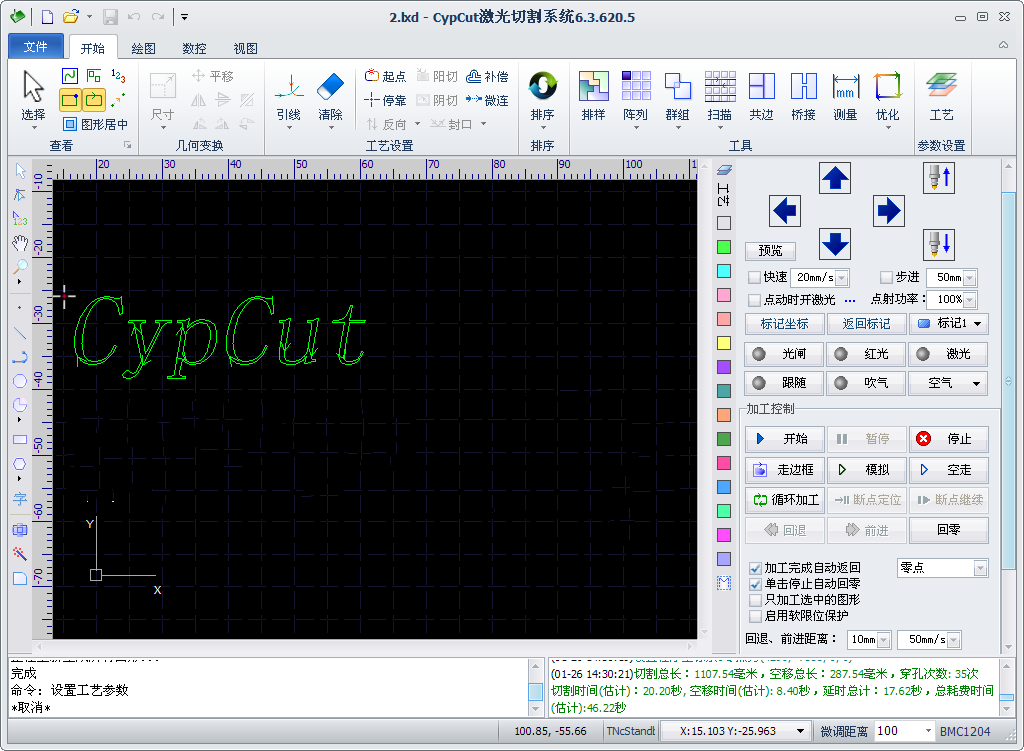

نظام القطع Cypcut

• ضبط الارتفاع التلقائي

• حماية البرمجيات

• التحكم في طاقة شعاع الليزر

• استئناف نقطة الإغلاق المفاجئ وظيفة

• قفزة الضفدع ووظيفة تحديد المواقع ذات الحافة التلقائية

• الاستجابة في الوقت الحقيقي لتجنب تأخر الإشارة الذي يسبب الحافة المستديرة

تخصيص

قائمة المكونات الرئيسية
رقم.	اسم المكون	الشركة المصنعة - مكان المنشأ
1	أداة آلة	ماكينة لحام الصفائح المعدنية - Dahan
2	آلة شعاع	شعاع المنيوم - دهان
3	مصدر ألياف الليزر	Raycus / Max 1000W - الصين
4	رأس الليزر	Raytools - الصين
5	نظام القطع	Cypcut - الصين
6	محرك سيرفو وسائق	شنايدر - فرنسا
7	مخفض السرعة	شيمبو - اليابان
8	الحزام الناقل	هيوين - تايوان
9	الرف والجناح	YYC من تايوان
10	الصمام النسبي	SMC - اليابان
11	مبرد	هانلي - الصين

تحديد
قوة الليزر	1000 واط
منطقة القطع (مم) (L × W)	3000 مم × 1500 مم
أقصى سرعة القطع (م / دقيقة)	120 م / دقيقة
ماكس المعجل	1.5 جرام
دقة تحديد الموقع	± 0.03 مم
دقة التكرار	± 0.02 مم
عرض الخط الأدنى	0.15 ملم
أقصى عمق القطع (الفولاذ الطري)	12 ملم
الفولاذ المقاوم للصدأ N2	5 ملم
الألومنيوم	3 مم
طريقة القيادة	محرك سيرفو مستورد
طريقة التحويل	رف تروس مستورد وسائق ترس مزدوج
متطلبات كهربائية	380 فولت / 50 هرتز. 60 أمبير
استهلاك الطاقة	12 كيلو واط
وزن قطعة العمل	800 كجم
وزن	5500 كجم
حجم المخطط التفصيلي (مم)	4800 مم × 2700 مم × 1900 مم (L × W × H)
حجم المخطط التفصيلي مع مغير البليت (مم)	8400 مم × 3000 مم × 2100 مم (L × W × H)

المزايا والتطبيقات

مزايا:

1 ، توفير التكلفة على استهلاك الطاقة / 20-30٪ فقط من آلة القطع بالليزر co2 تحت نفس الطاقة.

2 ، المرونة والقطع الدقيق للأجزاء البسيطة أو المعقدة

3 ، يعتمد ليزر ألياف ضوئي عالمي مستورد / وقت حياة يزيد عن 100000 ساعة

4 ، محرك سيرفو مستورد ونظام تروس يضمن دقة القطع

5 ، قطع عالية الجودة دون الحاجة إلى تشطيب إضافي

6 ، سرعة قطع أعلى وكفاءة ، وسرعة قطع اللوحة أكثر من 10 أمتار في الدقيقة

7 ، قطع غير ملامس مما يعني عدم وجود علامات أو تلوث للمادة

8 ، القدرة على قطع أي صفائح معدنية تقريبًا

التطبيقات:

المواد المطبقة: الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك الصلب والفولاذ السليكوني والصلب النابض والألمنيوم وسبائك الألومنيوم والصفائح المجلفنة والأنابيب والأنابيب المعدنية الأخرى.

الصناعة المطبقة: يتم تطبيقه على نطاق واسع في معالجة خطوط الأنابيب الصناعية ، والمعدات المقاومة للانفجار ، والصناعة العسكرية ، والصناعات الكيماوية ، والتنقيب عن النفط ، والمصابيح والفوانيس ، ومعالجة المعادن ، والأدوات الحديدية ، والبناء ، إلخ.

خدمتنا ومزايانا

خدمتنا

1. ضمان لمدة عامين لآلة ألياف الليزر وأجزاء ليزر الألياف ؛ ضمان لمدة عام للآلة والأجزاء الأخرى.

2. 24 ساعة دعم فني محترف عبر الإنترنت.

3. سيساعد المهندس الماهر العميل على حل المشكلة عن طريق TM ، Whatsapp في الوقت المناسب عند حدوث المشكلة.

4. تحديث مجاني للبرنامج.

5. صيانة مدى الحياة وتوريد قطع الغيار.

إيجابياتنا

1. مؤسسة علي بابا للمصادقة

2. 12 سنة خبرة في التصدير

3. 20 عاما من الخبرة في التصنيع

4. خدمة صانعي القطع الأصلية وأوديإم

5. 24 ساعة الخدمة عبر الإنترنت

6. شبكة وكلاء في جميع أنحاء العالم

تفاصيل

• التطبيق: القطع بالليزر
• المواد القابلة للتطبيق: معدن
• حالة: جديدة
• نوع الليزر: ألياف الليزر
• منطقة القطع: 3000 * 1500 مم
• سرعة القطع: 120 م / دقيقة
• تنسيق الرسوم المدعومة: DXF
• سمك القطع: 1-10 مم
• CNC أم لا: نعم
• وضع التبريد: التبريد بالماء
• برنامج التحكم: Cypcut
• العلامة التجارية لمصدر الليزر: Raycus / IPG / Max
• ماركة رأس الليزر: Raytools / Precitec
• ماركة محرك سيرفو: Yaskawa
• ماركة Guiderail: HIWIN
• ماركة نظام التحكم: Cypcut
• الوزن (كجم): 5500 كجم
• نقاط البيع الرئيسية: عمر خدمة طويل
• ماركة العدسة البصرية: Raytools
• الضمان: 1 سنة
• الصناعات القابلة للتطبيق: مصنع التصنيع ، معالجة الصفائح المعدنية
• تقرير اختبار الماكينات: مقدم
• فحص الصادر بالفيديو: متوفر
• ضمان المكونات الأساسية: سنتان
• المكونات الأساسية: مصدر الليزر
• أقصى سرعة القطع (م / دقيقة): 120 م / دقيقة
• تسارع ماكس: 1.5G
• دقة تحديد المواقع: ± 0.03 مم
• دقة التكرار: ± 0.02 مم
• عرض الخط الأدنى: 0.15 مم
• أقصى عمق القطع (الفولاذ الطري): 12 مم
• الفولاذ المقاوم للصدأ N2: 5 مم
• الألومنيوم: 3 مم
• المتطلبات الكهربائية: 380 فولت / 50 هرتز. 60 أمبير
• حجم المخطط التفصيلي مع مغير البليت (مم): 8400 مم * 3000 مم * 2100 مم (L * W * H)
• إصدار الشهادات: SGS
• خدمة ما بعد البيع المقدمة: الدعم عبر الإنترنت ، قطع الغيار المجانية ، الدعم الفني للفيديو
• خدمة ما بعد الضمان: دعم فني للفيديو ، لا توجد خدمة ، دعم عبر الإنترنت ، قطع غيار ، خدمة صيانة وإصلاح ميدانية
