التصنيع باستخدام الحاسب الآلي ثنائي الاستخدام ورقة وأنبوب أنبوب القاطع آلة قطع الألياف بالليزر للمعادن

مواصفات المنتج

1. آلة واحدة ذات وظائف مزدوجة ، مما يوفر التكلفة يمكنها قطع الصفائح المعدنية والأنابيب. إلى جانب ذلك ، يوفر التصميم ثنائي في واحد مساحة كبيرة ويحسن كفاءة العمل بشكل كبير.

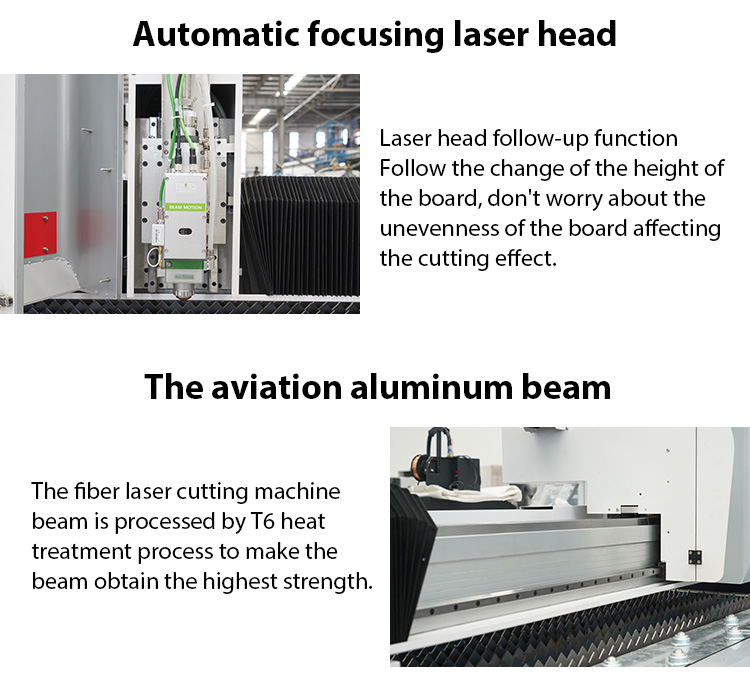

2. عارضة مستعرضة من الألومنيوم المستخدم في صناعة الطائرات ، تتميز الألومنيوم المستخدم في الطائرات بمقاومة التآكل ، وخفة الوزن ، والصلابة العالية ، مما يضمن سرعة قص عالية بالليزر. إلى جانب ذلك ، فهي تضمن دقة القطع الممتازة نظرًا للأداء الديناميكي المثالي مثل مقاومة الالتواء ومقاومة الإمالة والتشوه.

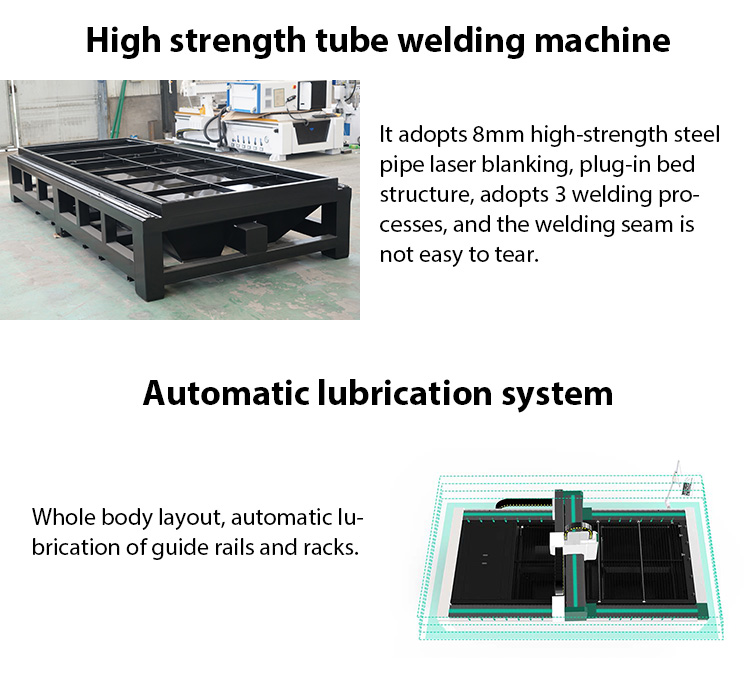

3. جودة عالية سميكة الجدار أنابيب الصلب الكربوني الملحومة السرير آلة عالية القوة هو أكثر استقرارا ودائم. بعد معالجة التلدين بتخفيف التوتر بـ 600 ℃ ، فإن سرير الآلة لديه صلابة هيكلية قوية. يتميز الهيكل الميكانيكي الكلي للآلة بتشوه صغير ، واهتزاز منخفض ، مما يضمن دقة القطع.

4. خزانة التحكم المستقلة جميع المكونات الكهربائية ومصادر الليزر مدمجة في خزانة تحكم منفصلة لمنع تراكم الغبار. إلى جانب ذلك ، تم تجهيز خزانة التحكم بمكيف هواء حراري أوتوماتيكي. هذا يمنع تلف المكونات من ارتفاع درجات الحرارة في الصيف.

5. نظام متكامل لإزالة الغبار بكميات كبيرة. يمكن لنظام إزالة الغبار أن يزيل كل الدخان المتولد من عملية القطع بكمية هواء كبيرة. هذا يساعد على حماية صحة المشغل وبيئة العمل.

المعايير الفنية

منطقة العمل	1500 * 3000 مم
طاقة إخراج الليزر	1000 واط / 2000 واط / 3000 واط / 4000 واط （اختياري）
دقة تحديد موضع المحور X / Y	± 0.03 مم
دقة إعادة تحديد موضع المحور X / Y	± 0.02 مم
أقصى تسارع	1.5 جرام
أجهزة السيارات	اليابان ياسكاوا / فوجي اليابان
المكونات الكهربائية	شنايدر
المخفض	اليابان شيمبو

تفاصيل المنتج

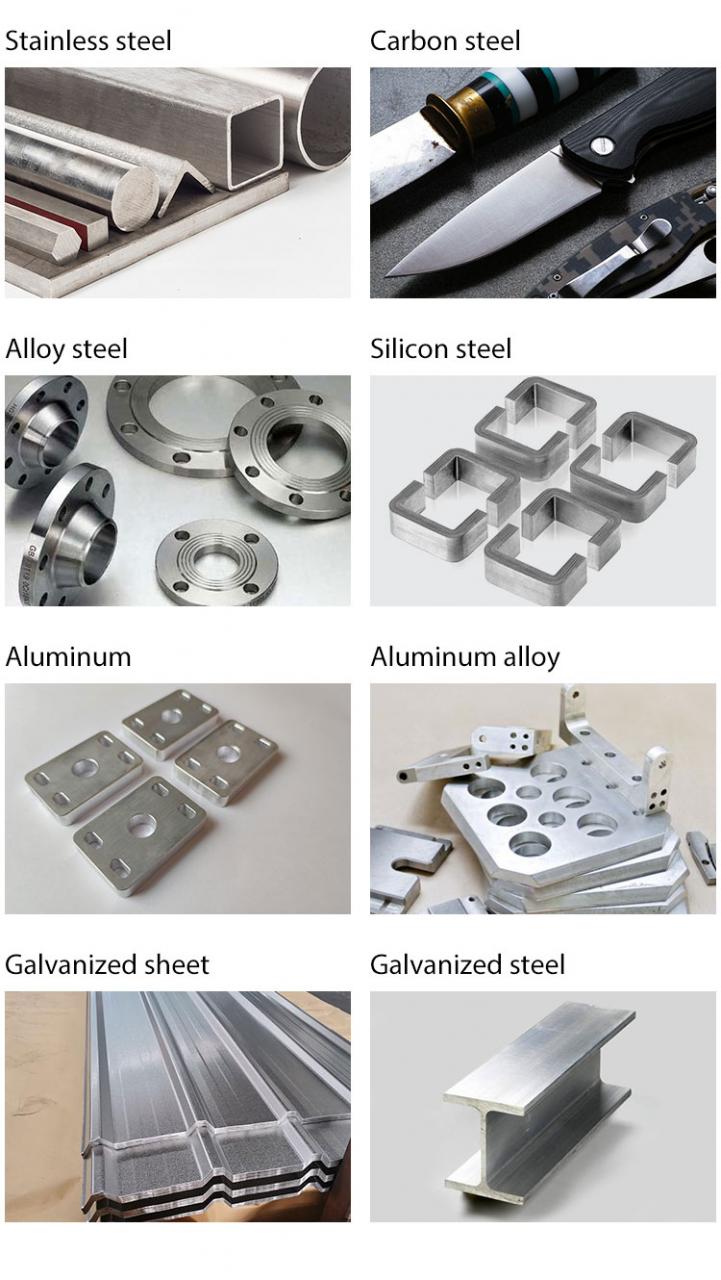

مواد تطبيقية

تفاصيل

التطبيق: القطع بالليزر
المواد القابلة للتطبيق: معدن
حالة: جديدة
نوع الليزر: ألياف الليزر
منطقة القطع: 1500 مم * 3000 مم
سرعة القطع: 75 م / دقيقة
تنسيق الرسوم المدعوم: PLT ، Dst ، DXP
سمك القطع: يصل إلى المادة
CNC أم لا: نعم
وضع التبريد: التبريد بالماء
برنامج التحكم: CYPCUT
ماركة مصدر الليزر: Raycus
ماركة رأس الليزر: Raytools
ماركة محرك سيرفو: فوجي
ماركة Guiderail: HIWIN
ماركة نظام التحكم: Cypcut
الوزن (كجم): 4500 كجم
نقاط البيع الرئيسية: سعر تنافسي
العلامة التجارية للعدسة البصرية: Might
الضمان: سنتان
الصناعات المطبقة: الفنادق ، محلات الملابس ، مصنع التصنيع ، محلات تصليح الآلات ، متجر المواد الغذائية ، محلات الطباعة ، الطاقة والتعدين
تقرير اختبار الماكينات: مقدم
فحص الصادر بالفيديو: متوفر
ضمان المكونات الأساسية: 1 سنة
المكونات الأساسية: المحرك ، المحمل ، المضخة ، المحرك
طريقة التشغيل: موجة مستمرة
التكوين: 3 محاور
المنتجات التي تم مناولتها: الصفائح المعدنية والأنبوب
الميزة: محرك سيرفو
منطقة المعالجة: 1500x3000mm
نظام التحكم: نظام التحكم Cypcut
نظام التبريد: مبرد مياه TEYU S&A CW6250
رأس الليزر: سويسرا راي أدوات الليزر رأس
سكة مربعة: تايوان PMI Y # 30 * 2 ، X 20 #
رف التروس: ألمانيا YYC رف جلخ عالي الدقة (# 2m)
المحرك والسائق: اليابان Yaskawa850w للمحور X ، Y ، المحور Z مع 400w Japan Yaskawa
المخفض: اليابان shimp Reducer
مكونات تعمل بالهواء المضغوط: مكونات تعمل بالهواء المضغوط SMC ياباني
المكونات الكهربائية: فرنسا شنايدر
