آلة القص والتثقيب الهيدروليكية آلة قص القص والتثقيب الهيدروليكية

وصف المنتجات

نموذج			Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
قدرة المعالجة (KN)			550	750	1100	1400	1700	2000
قوة الشد المادية (الأم)			≤450	≤450	≤450	≤450	≤450	≤450
القص المسطح	الأعلى. قدرة القص (سمك * عرض (مم)		16 × 250	20 × 330	25 × 330	30 × 355	30 × 400	35 × 450
			8 × 400	10 × 480	16 × 600	20 × 600	25 × 600	30 × 750
قص شريط	شريط مربع (مم)		40	50	50	55	60	65
	شريط دائري (مم)		45	50	60	65	70	75
	قناة C (مم)		126 × 53	160 × 5	200 × 9	280 × 11	300 × 11	320 × 12
	I- شعاع (مم)		126 × 74	160 × 6	200 × 9	280 × 10	300 × 10	320 × 10
زاوية القص	90 درجة القص (مم)		125 × 12	140 × 12	160 × 14	180 × 16	180 × 8	200 × 20
	45 ° القص (مم)		50 × 5	50 × 5	60 × 6	60 × 6	80 × 8	80 × 10
الثقب	الأعلى. قدرة التثقيب (قطر * سمك) (مم)		Φ25 * 16	Φ30 * 20	Φ35 * 25	Φ38 * 26	Φ40 * 35	Φ40 * 40
المحرك (KW)			5.5	5.5	7.5	11	15	18.5
الأبعاد (مم)		طول	1640	1860	2355	2680	2800	3200
		عرض	730	790	960	1040	1260	1440
		ارتفاع	1780	1900	2100	2300	2400	2450
وزن			1800	2200	4800	6300	7300	9800

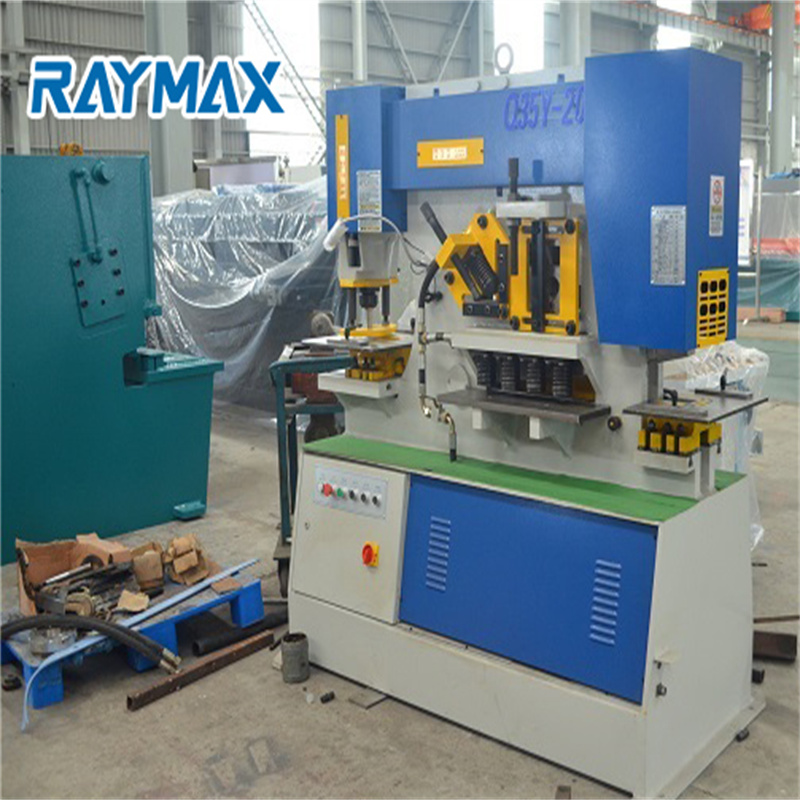

آلة القص والتثقيب الهيدروليكية من سلسلة Q35Y تتبنى نظام القيادة الهيدروليكي. يمكن لعامل الحديد قطع جميع أنواع الثقوب. يمكن قطع الألواح المعدنية المختلفة ، والقضبان المربعة ، والصلب الزاوي ، والحديد المستدير ، والقضبان المسطحة ، والقضبان ذات التشكيل الجانبي ، والقناة الفولاذية والصلب الرافع ، وتثقيبها وتثبيتها على الماكينات.

قائمة الملحقات

* مجموعة من ثقب اللكم يموت
* مجموعة زاوية من النصل الفولاذي
* مجموعة من شفرة القناة
* مجموعة من شفرة القص
* مجموعة من نصل الشق

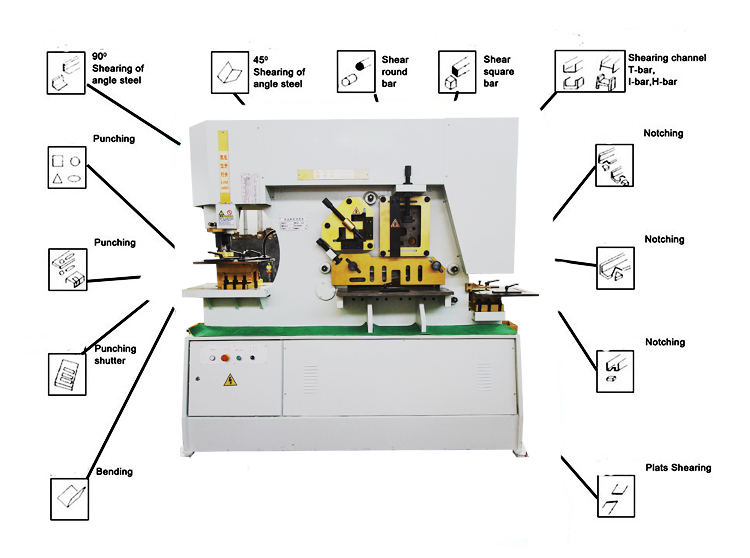

محطة القص

أ. قص القضبان المستديرة والمربعة: توجد ثقوب متعددة لمجموعة متنوعة من الأحجام. جهاز الضغط القابل للتعديل مناسب لقص أحجام مختلفة من القضبان المستديرة والمربعة ، والقناة ، والرافعة ، وما إلى ذلك.

ب. قص قضيب مسطح: ذراع كبير 15 بوصة مع مقياس مطعمة كمعدات قياسية ، شفرة خاصة مضادة للتشوه لقطع بجودة عالية ، للشفرة السفلية أربعة حواف للاستخدام ، يوجد لولب يسمح بضبط الفجوة دون الحاجة إلى الرقاقة.

ج. قص الحديد الزاوي: قص الحديد الزاوي لديه القدرة على قطع زاوية الحديد عند 45 درجة و 90 درجة مع شفرة على شكل الماس. على سبيل المثال ، يمنح هذا المشغل القدرة على عمل زاوية إطار الصورة للحصول على اللحامات المثالية. d. شفرة ماسية الشكل لقطع عالية الجودة بأقل قدر من الفاقد في المواد. جهاز إمساك قابل للتعديل بسهولة لقطع دقيق للوحة.

محطة اللكم

أ. نافذة عرض كبيرة على المتجرد.

ب. تصميم متأرجح للتشغيل السهل.

ج. يسمح النمط الفريد المتوفر بتثقيب الحديد بزاوية كبيرة وتثقيب القناة الكبيرة.

د. صمولة اقتران التغيير السريع والأكمام لتغيير الاستبدال السريع

ه. طاولة قياس كبيرة من قطعتين مع القواعد والتوقف كمعدات قياسية.

محطة الإحراز

أ. تصميم فريد للقطع غير المسبوق للزاوية والشريط المسطح.

ب. حارس أمان التعشيق الكهربائي وثلاث محطات قياس لتحديد المواقع بدقة.

ج. بجهاز جيد التهوية لرؤية جيدة.

د. تحتوي محطة التحزيز أيضًا على طاولة كبيرة الحجم مع توقفات المواد.

جهاز قياس خلفي إلكتروني

أ. مع 3 أقدام داعمة.

ب. يضمن الضبط الدقيق دقة القطع.

ج. صلابة كهربائية محمية بالكامل من أجل السلامة والموثوقية.

د. زر اتصال كبير لإنتاجية عالية الكفاءة.

التعليمات

1. ماذا عن جودة جهازك؟ نحن قلقون بشأن الجودة.

ج: RAYMAX هي علامة تجارية ناضجة في الصين ، من خلال 20 عامًا من البحث في التكنولوجيا ، تم تحسين تصميمنا بما في ذلك الهيكل والتفاصيل الدقيقة والدقة بشكل كبير ، ويمكن أن تتطابق مع جميع معايير CE أو معايير أكثر صرامة. توزع آلاتنا في جميع أنحاء العالم إلى حوالي 50 في البلدان التي توجد بها صناعة الألواح المعدنية ، توجد آلات Brillante ، وحيث توجد أجهزتنا ، هناك سمعة طيبة ورضا المستخدم النهائي.

2. ما إذا كان سعر الجهاز يمكن أن يكون أكثر خصم؟

ج: 1. توفر RAYMAX دائمًا آلة عالية الجودة ، كما نعلم ، السوق الخارجي أكثر أهمية وصعوبة من السوق المحلي بسبب وقت الاتصال الذي يكلف ما بعد البيع ، لذلك دائمًا ، تتمتع أجهزتنا بمعايير جودة كافية للتأكد من أن الآلة يمكن أن تعمل أكثر من فترة الضمان الحقيقية. بهذه الطريقة ، سنوفر الكثير ونفكر مسبقًا للعملاء.

ج: 2. في الواقع ، تفكر RAYMAX أيضًا في مستوى السعر لدينا ، فنحن على يقين من توفير الجودة = السعر والقطعة = الجودة والسعر المطابق والمقبول للعملاء ودائم لآلاتنا. نرحب بالتفاوض معنا ونحصل على رضا جيد.

3. ماذا عن المصنع الخاص بك في الصين؟

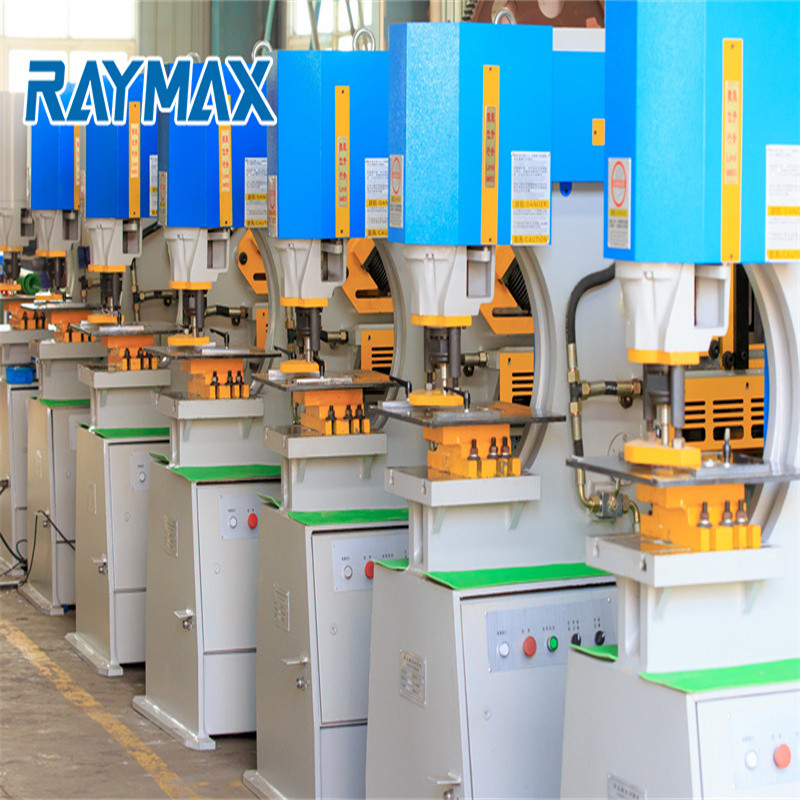

ج: يقع RAYMAX في العاصمة القديمة للأسر الست كعاصمة آنهوي بروفيس. لقد عملنا حوالي 15 عامًا في هذا المجال ولدينا إجمالي حوالي 300 موظف. تجربة غنية في هذا المجال مع دعم فني احترافي وخدمة موجهة. نرحب بزيارتكم لنا في أي وقت.

4. أين أنت؟ هل يمكنني زيارتك؟

ج: بالتأكيد ، مرحبا بكم في زيارة المصنع في أي وقت.

5. ماذا عن وقت التسليم؟

ج: في غضون 15-35 يومًا بعد أن نؤكد لك الشرط.

6. ما نوع الدفع الذي تدعمه شركتك؟

ج: يتم قبول جميع T / T ، 100٪ L / C في الأفق ، نقدًا ، ويسترن يونيون إذا كان لديك مدفوعات أخرى ، يرجى الاتصال بي.

تفاصيل

• CNC or Not: CNC
• حالة: جديدة
• القوة الاسمية (kN): 7
• مصدر الطاقة: هيدروليكي
• مكان المنشأ: الصين
• الوزن (T): 11
• نقاط البيع الرئيسية: إنتاجية عالية
• الضمان: أكثر من 5 سنوات
• موقع المعرض: لا شيء
• الصناعات المطبقة: محلات تصليح الآلات
• النمط: فاخر
• اسم المنتج: آلة القص واللكم المدمجة
• مادة خام: ورقة
• التطبيق: محول
• نوع الآلة: آلة القص
• قوة المحرك: 7.5kw
• خدمة ما بعد البيع المقدمة: قطع غيار مجانية ، دعم عبر الإنترنت ، دعم فني للفيديو ، تركيب ميداني ، تشغيل وتدريب
• خدمة ما بعد الضمان: دعم فني للفيديو ، قطع غيار ، دعم عبر الإنترنت
