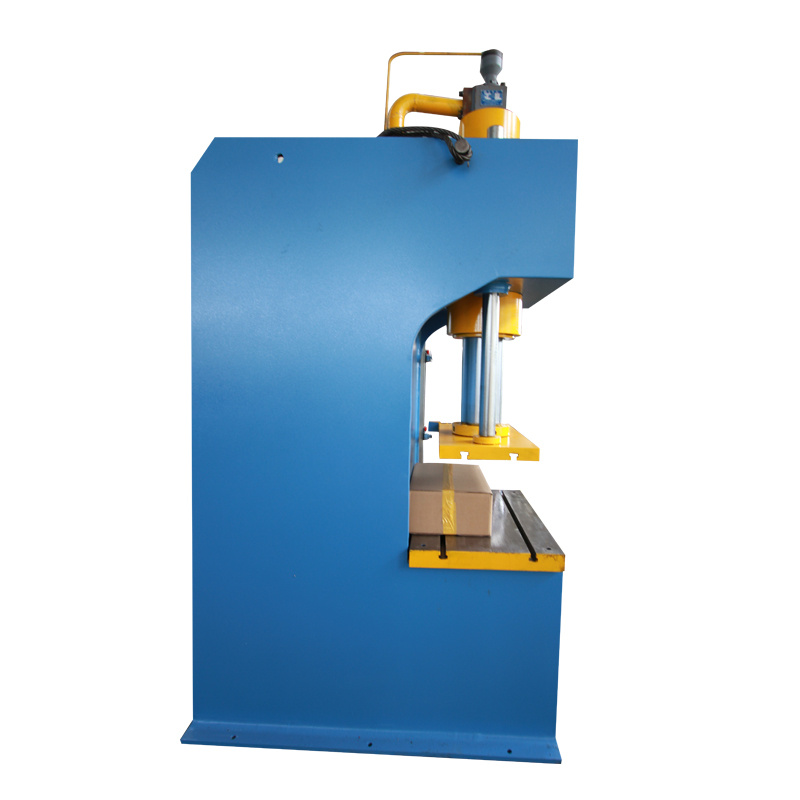

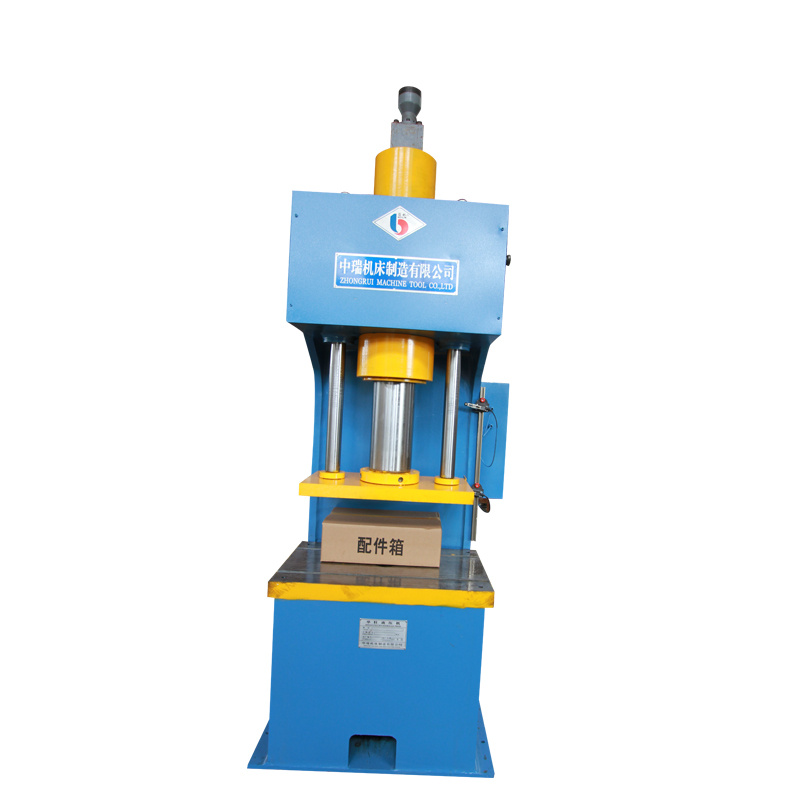

آلة ضغط هيدروليكي بالضغط العميق تعمل يدويًا

وصف المنتجات

إن المكبس الهيدروليكي CNC هو منتج بديل لآلة التثقيب الميكانيكية ، والتي تجمع بين مزايا آلة التثقيب والضغط الهيدروليكي بعمود واحد. يمكن أن يثقب ، يقطع ، ضغط ، يمكنه أيضًا أن يقوم بالتمدد ، التشكيل.

تحقيق آلة متعددة الأغراض.

المكبس الهيدروليكي CNC يعتمد التحكم المركزي plc ، تشغيل شاشة اللمس الكاملة. تحكم حر يدوي وتلقائي ، تشغيل الآلة أكثر استقرارًا ، ضوضاء منخفضة ، دقة عالية. عامل الخطر هو 0.

إذا تم تجهيزها بالتغذية التلقائية دون التشغيل اليدوي ، فإن تحقيق عملية متعددة الآلات لشخص واحد.

جميع تقنيات المعدات مبرمجة ، والسكتة الدماغية ، والسرعة ، والتمدد ، ولا يوجد ضبط يدوي.

تنطبق على:

تعدين السيارة ، سفينة طيران ، الأجهزة اليومية ، الأجهزة المنزلية ، مواد البناء ، شاشة مصباح LED ، علامة تثقيب ، الوظائف الإضافية ، عرض العد ، عرض السكتة الدماغية ، عرض الوقت ، عرض الأعطال

تسلسل العمل: استخدام اللكمة العادية

Fast Down - الضغط على المسح - توصيل سريع - الرجوع بعيدًا - الضغط العام - سريع للأسفل - بطيء سريع - بدء القمع - تعليق - إرجاع سريع - استعادة

الهيكل والوظائف الرئيسية:

تتكون المكبس الهيدروليكي من المحرك الرئيسي والنظام الهيدروليكي ونظام التحكم الكهربائي والأجزاء المساعدة.

1. المضيف

يتكون الجزء الرئيسي من جسم الطائرة ، والأسطوانة الرئيسية ، وتبريد الهواء وجهاز الحد.

2. جسم الطائرة

يعتمد هيكل جسم الطائرة على هيكل لحام اللوح الفولاذي عالي الجودة Q235 ، بعد اللحام ، يتم استخدام معالجة التلدين لإزالة الضغط الداخلي ، ويتم تنفيذ عملية السفع بالخردق. يحتوي المنزلق ولوحة الطاولة على T groove ، ويمكنهما استخدام مسمار T groove ، من أجل تثبيت القالب (يتم تأكيد حجم الأخدود T وحجم مسافة المركز من قبل العميل).

المنزلق ، شريط التمرير منضدة العمل ، طاولة العمل مصنوعة من صب عالي الجودة ، ثم احتفظ بـ 200 لمعالجة إزالة الإجهاد ، يتم وضع المنزلق في منتصف جسم الطائرة ، مستواه العلوي متصل بالأسطوانة الرئيسية ؛ يتم تشكيل المستوى السفلي من شريط التمرير باستخدام أخدود T لإصلاح القالب ؛ يستخدم المنزلق سكة توجيه مستطيلة لضمان دقة توجيه المنزلق ، والاحتفاظ الجيد بدقة الصلابة. يتمتع المنزلق بصلابة جيدة ويمكن أن يلبي متطلبات ضغط النطاق الثابت.

3. الاسطوانات الرئيسية

الاسطوانة الرئيسية لهذا الجهاز هي اسطوانة مكبس ، الاسطوانة متصلة بشريط منزلق ، الاسطوانة مثبتة على الاطار ، الاسطوانة مقفلة بواسطة ام قفل الاسطوانة ، سطح قضيب المكبس مقاوم للاهتراء ، الاسطوانة محكمة الغلق بمواد مستوردة الختم ، عمر الخدمة طويل ، أداء الختم موثوق.

4. النظام الهيدروليكي

النظام الهيدروليكي هو جهاز لإنتاج وتوزيع زيت العمل ، وجعل المحرك الرئيسي يحقق إجراءات مختلفة. خزان الوقود عبارة عن قطعة لحام باللوحة الفولاذية ويعتمد هيكل مغلق. الصندوق مجهز بفلتر ، يحتوي جدار الصندوق على فتحة نافذة لتنظيف الخزان ؛ يوجد مقياس مستوى السائل ، الخزان مجهز بجسم متكامل ، مجموعة محرك مضخة الزيت ، إلخ. المكونات الهيدروليكية الرئيسية المستخدمة في النظام الهيدروليكي

5. وحدة محرك مضخة الزيت

يتم استخدام محرك من 4 مراحل لتشغيل مضخة المكبس المحوري YCY14-1B من خلال أداة التوصيل لتوفير زيت الضغط للنظام الهيدروليكي.

تعتمد مضخة الزيت الرئيسية مضخة المكبس المحوري ذات القدرة الثابتة المحلية. أكبر ميزة للمضخة هي أنه مع زيادة ضغط النظام ، ينخفض معدل التدفق بشكل مباشر ، وتبقى الطاقة دون تغيير ، ويتم توفير الطاقة بشكل فعال.

6. صمام التحكم الهيدروليكي المتكامل

يعتمد صمام التحكم الهيدروليكي المتكامل التحكم المركزي في صمام التوصيل ثنائي الاتجاه المحلي ، والذي له وظائف تنظيم الضغط ، والانعكاس ، والحفاظ على الضغط ، والتفريغ ، والدعم ، والتحويل السريع والبطيء ، وحماية الضغط الزائد ، وما إلى ذلك. يتم ترتيب جهاز إسقاط مضاد للانزلاق على مرحلتين وصمام أمان على كتلة التحكم في الأسطوانة الرئيسية. عندما يتوقف شريط التمرير في أي موضع ، يتم إغلاق الجهاز تلقائيًا لضمان موثوقية وسلامة شريط التمرير. تجاوز صمام الأمان لتصريف الزيت في الوقت المناسب لتجنب حوادث السلامة.

7. صمام التعبئة

يتم تثبيت صمام التعبئة في الجزء العلوي من الاسطوانة الرئيسية. عندما يعتمد المنزلق على الوزن الذاتي لينزل بسرعة ، لا يمكن لزيت المضخة تزويد التجويف العلوي للأسطوانة الرئيسية في الوقت المناسب. عندما يعود المنزلق ، يفتح سائل التحكم أولاً قلب صمام التسرب المسبق ، ثم يفتح الصمام الرئيسي ، بحيث يعود تجويف الأسطوانة العلوي بالزيت إلى الخزان العازل ، ثم من خلال أنبوب الإرجاع إلى الخزان.

8. الأنظمة الكهربائية

ينقسم النظام الكهربائي بالكامل إلى جزء طاقة وجزء تحكم.

9. قطاع الطاقة

يتكون مصدر الطاقة AC 380 V رباعي الأطوار من أربعة أسلاك من مفتاح هواء أوتوماتيكي ، وقاطع دارة ، ومرحل حراري ، وموصل تيار متردد ، ومحرك تحريضي قفص السنجاب ثلاثي الأطوار لقيادة مضخة الزيت. يتم تشغيل المحرك Y- △ وهو آمن وموثوق.

10. عنصر التحكم

جزء التحكم: تركيبة تحكم تركيبة متحركة تعمل باللمس بالكامل ، وحدة التحكم الرئيسية موضوعة على الجانب الأيسر من المضيف.

خزانة الغاز الكهربائية مصنوعة من صفيحة فولاذية مدلفنة على البارد ، رذاذ إلكتروستاتيكي ، وداخلها مجهز بجهاز تحكم PLC قابل للبرمجة ومكونات تحكم أخرى. جميع أنواع أزرار التحكم ومفاتيح التشغيل على اللوحة ، وزر تشغيل كل محرك وإيقافه ، ومصباح مؤشر مراقبة كل جزء وعداد ، إلخ. تستخدم وحدة التحكم المتنقلة بشكل أساسي للتشغيل التلقائي NC ، مع زر إيقاف الطوارئ وما إلى ذلك.

جهاز التحكم: استخدام التحكم في وحدة التحكم القابلة للبرمجة PLC ؛

وضع التشغيل: حركة النقطة ، وضع التشغيل التلقائي ؛

وضع العمل: الصحافة المشتركة وتبادل آلة اللكم.

ضغط الأمان:

النظام الهيدروليكي مجهز بصمام أمان ، يتدفق تلقائيًا عندما يتجاوز ضغط الزيت القيمة المحددة ، ويرسل إشارة إنذار.

ارتفاع القالب	170-320	مم
عدد السكتات الدماغية	20-50	موافق
أقصى ضغط	25	الآلام والكروب الذهنية
اسرع	200	تصلب متعدد
سرعة العمل	10	تصلب متعدد
سرعة الفتح	160	تصلب متعدد
الجدول: اليسار واليمين	820	مم
حوالي	580	مم
ثقب قطرة	180	مم
عمق الحلق	300	مم
ارتفاع المنصة عن الأرض	660	مم
قوة المحرك	11	كيلو فولت
