آلة قطع المعادن الهيدروليكية عمال الصلب من أجل اللكم وتقطيع وتقطيع القطع

وصف المنتج

سيحقق عمال الصلب لدينا الجودة المثلى والإنتاجية بسعر معقول لشركتك. سمحت لك هذه الآلة العالمية بالثقب والقص والتقطيع والقطع والعديد من الوظائف الأخرى التي تعتمد على تكوين الأداة الخاصة بك. تم تجهيز هذه الآلة بمحطتين منفصلتين قادرة على العمل بشكل مستقل. تضمن الأجزاء الميكانيكية الدقيقة جدًا والمكونات الهيدروليكية والكهربائية الرئيسية المختارة وظيفة طويلة بدون خدمة وتشغيل مستقر في أي ظروف.

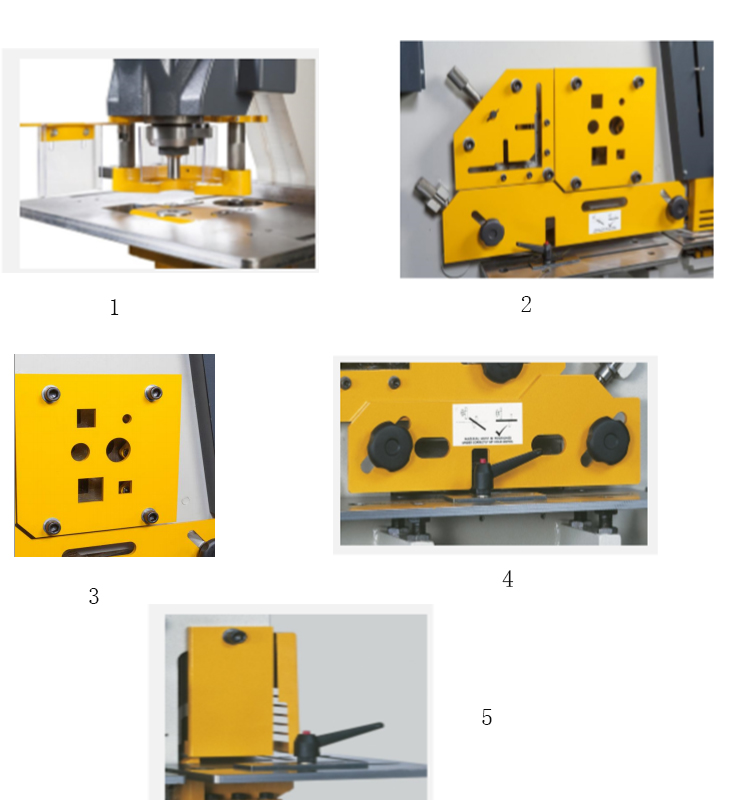

صور مفصلة

1. محطة لكمة

تحتوي منطقة السرير المثقوب على كتلة أمامية قابلة للإزالة ومصممة لتقديم مجموعة واسعة جدًا من تطبيقات التثقيب. تم تجهيز جدول مثقوب بقواعد وأدلة لأعمال التكرار كمعدات قياسية.

2. زاوية المحطة

توفر هذه المحطة قدرة قص بزاوية كبيرة بزاوية 90 درجة و 45 درجة. يمكن تحقيق الزوايا بين 45 درجة و 90 درجة عن طريق القطع الأول عند 90 درجة ثم تشذيب الحافة إلى الزاوية المطلوبة في محطة القص

3. قسم قطع المحطة

تم تجهيز الماكينات بشكل قياسي بشفرات لقطع القضبان المستديرة والمربعة. مع المعدات الإضافية ، يمكن للآلات أن تقطع ، في هذه الفتحة ، القناة ، الرافعة ، القسم T والعديد من الملامح الخاصة الأخرى.

4. القص

تم تجهيز وحدة القص بقبضة بسيطة قوية يمكن تعديلها لأي سمك من المواد ضمن قدرة القطع للآلة. تم تجهيز طاولة تغذية القص مع أدلة قابلة للتعديل للسماح بالتغذية الدقيقة للمواد. يمكن تعديل الدليل للسماح بقطع ميتري يصل إلى 45 درجة للقطع عند القضبان أو لتقليم الزوايا المائلة للزاوية.

5. محطة الإحراز

تم تجهيز محطة التحزيز بشكل قياسي بطاولة حز مستطيلة مع توقفات خلفية قابلة للضبط ، مما يسمح بتحديد الموضع المتكرر.

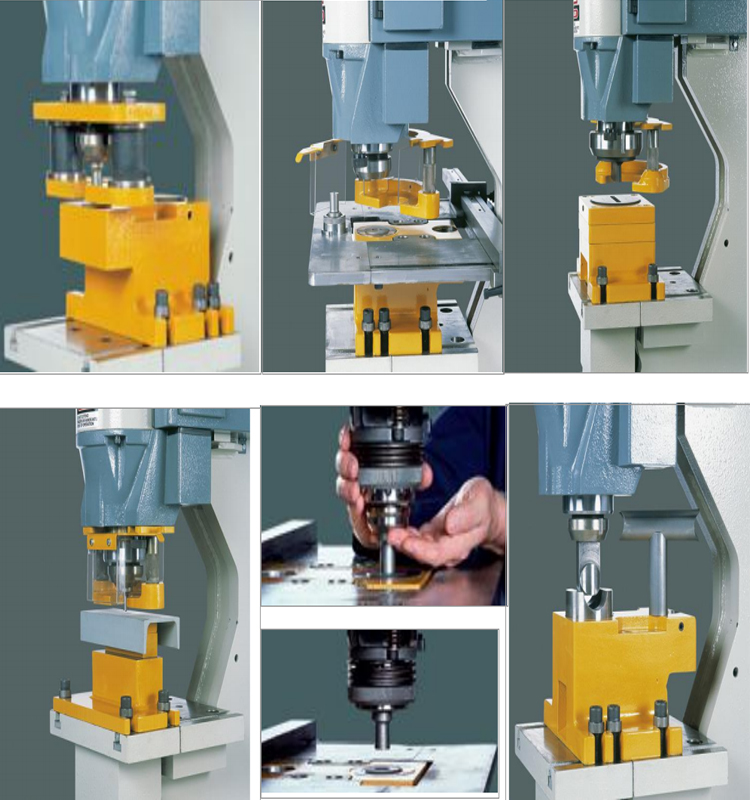

التطبيقات

تطبيقات محطة التثقيب (معدات اختيارية) الحد الأدنى من مجموعة متجرد التشوه ، الحد الأدنى من مجموعة متجرد التشوه لإعطاء الحد الأدنى من التشوه أثناء تثقيب ثقوب الملعب المغلقة في شريط في fl.

تغيير الأداة السريع

حامل لكمة التغيير السريع. تحتاج فقط إلى تدوير حامل المثقاب بمقدار 90 درجة لتثبيته في موضعه. مرفق ثقب كبير ، فتحة كبيرة / فتحة ملحقة بأقطار من 38 حتى 110 ملم. متاح أيضًا لأقطار تصل إلى 160 أو 225 مم.

دعم قناة / شعاع الويب

دعامة ويب مصممة خصيصًا للتثقيب في شبكة القناة أو الشعاع. دعامات لمحات خاصة متاحة عند التطبيق.

تغيير أداة "فائقة السرعة"

تعمل محامل الزنبرك والكرات على قفل / إلغاء قفل الأداة في موضعها باستخدام دوران يدوي بزاوية 90 درجة. لا حاجة لمفاتيح ربط أو مفاتيح ربط.

وحدة شق الأنبوب

لتوصيل 90 درجة مع الأنابيب. متاح للأقطار الخارجية حتى 165 مم.

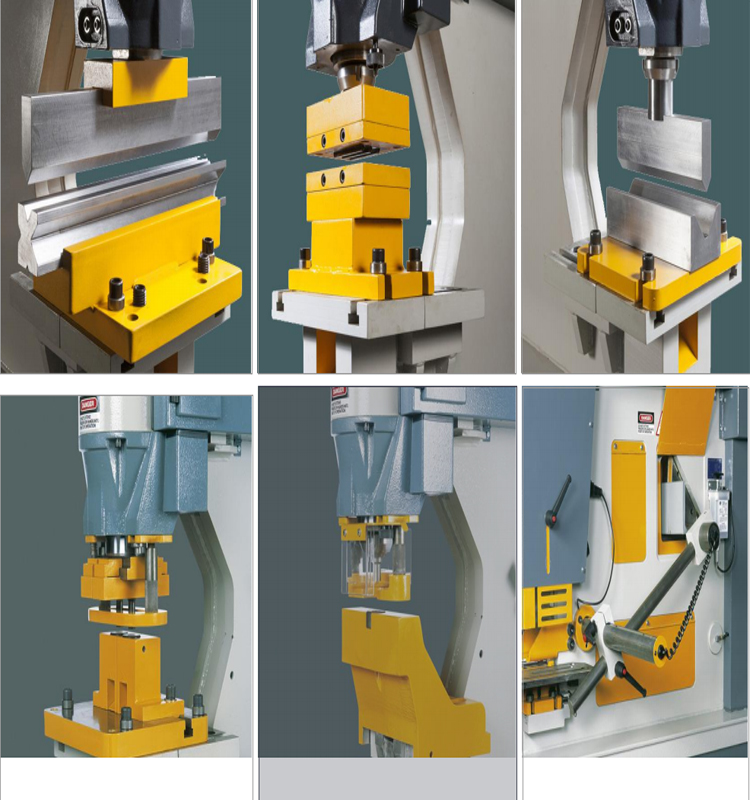

وحدة ثني الصفائح

وحدة ثني الألواح مع كتلة متعددة الفتحات (بفتحات V بعرض 10 و 20 و 24 و 40 مم ، كلها بزاوية 85 درجة).

وحدة التخريم اللوفر

وحدة ثقب خاصة لتطبيقات التهوية.

وحدة ثني القضبان

لثني المواد حتى الحد الأقصى. سمك 22 مم. مع كتلة أحادية ، 76 مم مع V عند 85 درجة

وحدة بفتحتين

وحدة الملعب متغيرة الفتحة المزدوجة. يثقب فتحتين حتى قطر 29 ملم.

دعامة رقبة بجعة

لتثقيب الويب والشفة حتى قطر 32 مم. 300 ملم كحد أقصى. القناة و 'Ibeam.

لمس وقطع طول مسطر توقف

يمكن استخدام أداة إيقاف الطول المسطرة (اختياري) Touch & Cut (متر واحد) لقص الزاوية وقص المقطع ومحطة القص. أطوال 2 أو 3 أمتار المتاحة.

ميزات تقنية

نموذج	MULTY 70	مولتي 95	متعددة 125
تصنيف القدرة	70 ت	95 ت	125 ت
اللكم
السعة القصوى	26*20	27*25	35*25
القطر * السماكة	57*9	57*12	67*16
يسافر	55	80	80
العمق القياسي للحلق	305	355	355
الحلق العميق (اختياري)	625	625	625
أقصى لكمة قياسية	57	57	57
أقصى لكمة اختيارية	160	160	225
الحد الأقصى لحجم الشعاع	305	305	305
قص
سماكة الطبق	300*20	380*20	380*25
أقصى عرض للورقة	375*15	480*15	600*15
45 'زاوية القص ، الحد الأقصى 45'	100*15	120*15	120*15
90 'قص	130*13	150*15	150*18
45 'قص	70*10	80*10	80*10
قسم القطع
شريط دائري / مربع فولاذي	45	50	55
القناة / H-Beam *	130*65	160*90	200*100
T- شعاع *	90*12	100*12	120*12
الشد
سماكة الطبق	12	13	13
العرض- مستطيل	45	52	60
عميق مستطيل	90	100	100
عميق على شكل حرف V	60	70	80
زركشة	100*10	100*13	100*13
درجة الزاوية *
احراز السعة القصوى	250*6	250*6	250*6
فتحة الأنبوب *
أقصى قطر للأنبوب	83	108	108
الانحناء *
ثني الفولاذ المسطح	250*13	250*20	250*22
ثني الصفائح	500*3	500*3	700*3
اللكم في محطة الشق
حلق عميق	125	125	125
السعة القصوى	38*8	38*10	38*12
معلومات تقنية
قوة المحرك KW	7.5	7.5	7.5
الوزن الصافي للآلة Kg	1620/1990	2430/2880	3100/3620
أبعاد الماكينة (L * W * H) سم	164*71*180	190*79*191	200*80*203

تفاصيل

• رقم الموديل: متعدد 70
• CNC or Not: CNC
• حالة: جديدة
• القوة الاسمية (كيلو نيوتن): 700 كيلو نيوتن
• مصدر الطاقة: هيدروليكي
• الجهد: 380V / 220V اختياري
• الأبعاد (الطول * العرض * الارتفاع): 1640 * 710 * 1800
• قوة المحرك (كيلوواط): 7.5
• الوزن (T): 1.62199
• نقاط البيع الرئيسية: متعدد الوظائف
• الضمان: 1 سنة
• موقع المعرض: لا شيء
• الصناعات المطبقة: محلات مواد البناء ، المزارع ، المطابع ، أعمال البناء ، الطاقة والتعدين ، محلات الأغذية والمشروبات ، شركة الإعلان
• نوع الآلة: آلة القص والتثقيب الهيدروليكية
• خدمة ما بعد البيع المقدمة: الدعم عبر الإنترنت ، الدعم الفني للفيديو ، الصيانة الميدانية وخدمة الإصلاح
• خدمة ما بعد الضمان: الدعم الفني للفيديو ، الدعم عبر الإنترنت ، الصيانة الميدانية وخدمة الإصلاح
• موقع الخدمة المحلية: لا شيء
• ضربة الشريحة (مم): 55/80
• إصدار الشهادات: CE
• قدرة الضغط: 70T
• الوظيفة: ثقوب الثقب ، قسم قطع الصلب ، الشق ، إحراز الزاوية ، الانحناء
• الضرب في الحلق العميق: 125
• السعة القصوى: 70T
• القطر * السماكة: 57 * 9
• السفر: 55
• لكمة الحد الأقصى القياسي: 57
• الحد الأقصى لللكمة الاختيارية: 160
• الحد الأقصى لحجم الشعاع: 305
• اللون: أصفر / خيار
