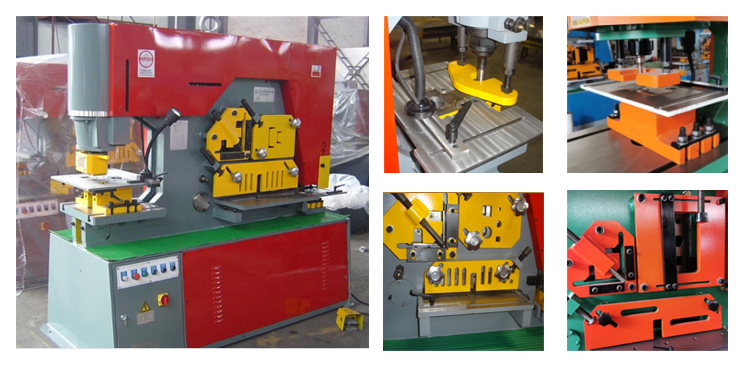

آلة القص والتثقيب الهيدروليكية Q35y آلة الحفر واللكم والقص

محرك هيدروليكي ، هو حاليًا آلة التثقيب المشترك ، أحدث المنتجات ، صفيحة ، فولاذ مربع ، فولاذ دائري ، زاوية فولاذية ، قناة فولاذية ، شعاع L للقطع ، جهاز التثقيب والتغذية مع كتلة القص.

سمات

1. آلة القص والتثقيب الهيدروليكية ذات أسطوانة مزدوجة

2. طاولة تثقيب كبيرة مع دعامة متعددة الأغراض

3. محطة التحزيز الخلفية ، قوة منخفضة ، وضربات ضرب قابلة للتعديل في محطة التثقيب

4. التثقيب تتوفر مجموعة كاملة من اللكمات والقوالب الشاملة.

5. القص شريط القص الدائري والمربع لديه ثقوب متعددة لمجموعة متنوعة من الأحجام.

6. الإحراز التصميم الفريد يسمح بقطع الزاوية والشريط المسطح. حارس أمان التعشيق الكهربائي وثلاث محطات قياس لتحديد المواقع بدقة.

طلب

آلة التثقيب والقص الهيدروليكية متعددة الوظائف مناسبة لمصانع معالجة قضبان الصلب والأنفاق والجسور وغيرها من مشاريع الطرق السريعة والسكك الحديدية عالية السرعة. إنها مناسبة لمعالجة الألواح الفولاذية ، وحديد الزوايا ، وفولاذ القناة ، والحزم على شكل I ، والفولاذ المستدير ، والفولاذ المربع. تتميز هذه الماكينة بوظائف متعددة ، وكفاءة عالية ، وتوفير العمالة ، واستثمار المعدات. إنها أداة لا غنى عنها لمعالجة الفولاذ.

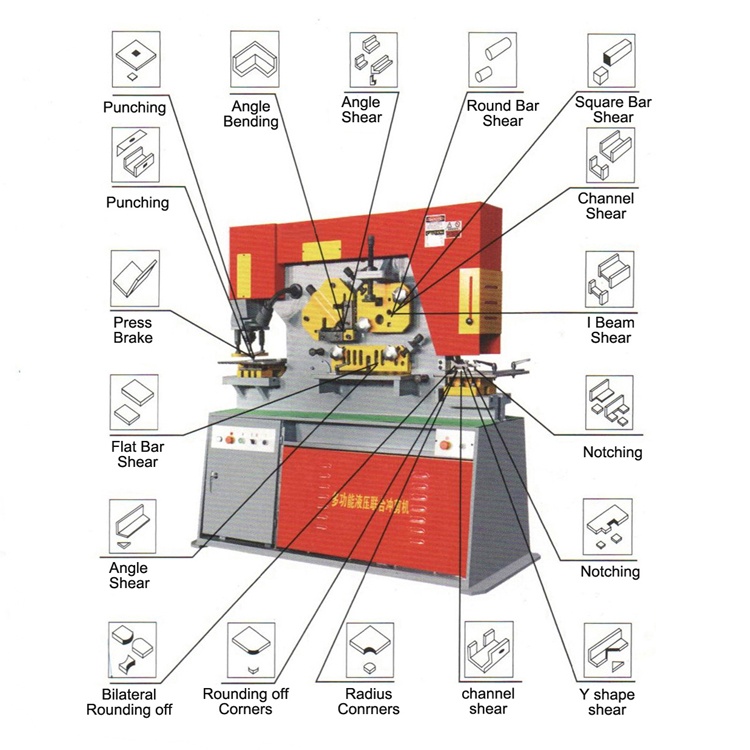

وظائف رئيسيه

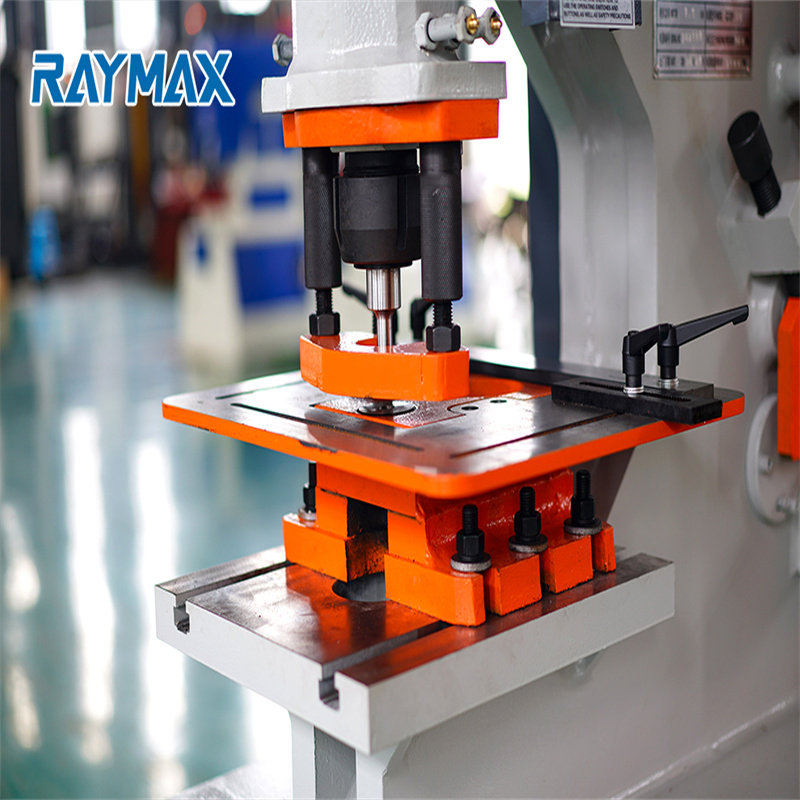

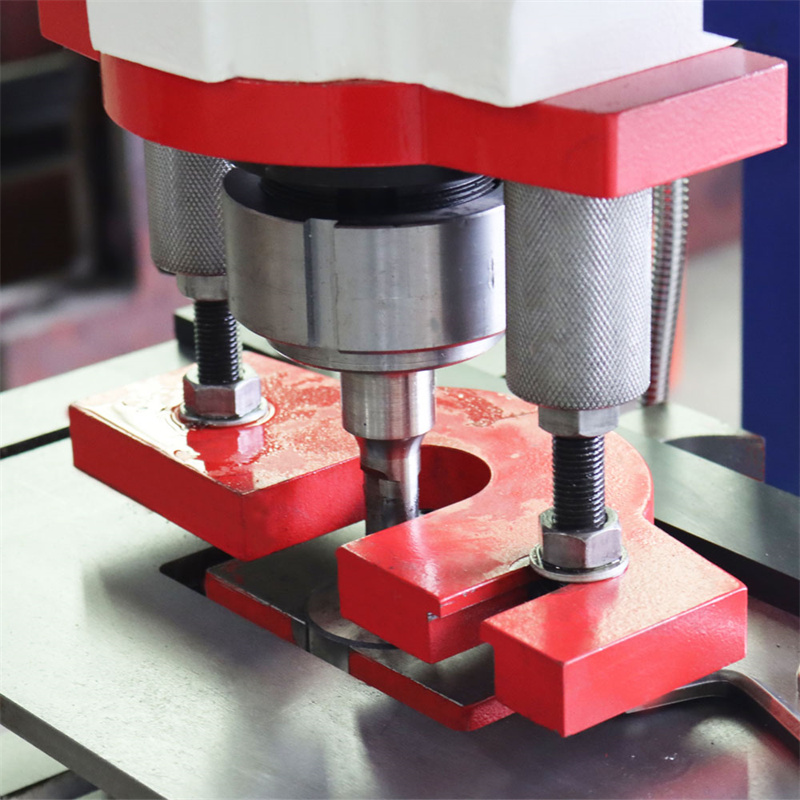

اللكم:

تتوفر مجموعة كاملة من اللكمات والقوالب الشاملة. يسمح النمط الفريد بالثقب بزاوية كبيرة من الحديد وتثقيب القناة الكبيرة. نافذة عرض كبيرة على المتعرية تتأرجح بعيدًا عن التصميم لسهولة التشغيل.طاولة قياس كبيرة من قطعتين مع مساطر وتوقف كتركيبات قياسية قم بتغيير صامولة التوصيل والأكمام للاستبدال السريع للتغيير.

قص:

القص الشريطي المستدير والمربع له ثقوب متعددة لمجموعة متنوعة من الأحجام. جهاز إمساك قابل للتعديل لشريط دائري / مربع ، قطع قناة / شعاع. حراسة قوية كبيرة لأقصى درجات الأمان. قص الزاوية لديه القدرة على قطع الزاوية بزاوية 45 درجة لكل من الساق العلوية والسفلية. يمنح هذا المشغل القدرة على عمل زاوية إطار الصورة من أجل اللحامات المثالية. شفرة على شكل الماس لإجراء عمليات قطع عالية الجودة مع الحد الأدنى من فقدان المواد وتشوهها. جهاز إمساك قابل للتعديل بسهولة لقطع دقيق للصفائح ، ذراع تربيع كبير بزاوية 15 درجة مع مقياس مرصع ، شفرة خاصة مضادة للتشوه للقطع الجيد ، الشفرة السفلية لها أربعة حواف قابلة للاستخدام ، يوجد برغي يسمح بضبط الفجوة دون الحاجة إلى الرقاقة.

الإحراز:

يسمح التصميم الفريد بقطع الزاوية والشريط المسطح. واقي أمان التعشيق الكهربائي وثلاث محطات قياس لتحديد الموضع بدقة. يعتبر قسم التحزيز في آلة القص والتثقيب الهيدروليكية هذه مثاليًا لإحراز اللوح المعدني وزاوية الحديد وغير ذلك الكثير. تحتوي محطة التحزيز أيضًا على طاولة كبيرة الحجم مع توقفات المواد. يمكن أيضًا تجهيز هذا القسم من الماكينة بآلة التقطيع الاختيارية.

الانحناء:

قم أيضًا بثني اللوحة أقل من 500 مم. جميع مكونات الماكينة من أعلى مستويات الجودة في سلامتها ووظيفتها. Q35Y آلة القص واللكم آلة القص والتثقيب CE المعتمدة Q35Y عامل الحديد الهيدروليكي

المنتج Paramenters

مواصفات عامل الحديد الهيدروليكي
نموذج	ضغط التثقيب (T)	أقصى سمك القطع للصلب	حجم الرحلة (T * W) (مم)	عمق الحلق (مم)	أقصى قوة المحرك (مم)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

نحن نستخدم العلامة التجارية الشهيرة لعامل الحديد الهيدروليكي تكوينات آلة التثقيب والقص ، وتأثير القطع بسلاسة ، والجودة الجيدة والأداء العالي.

رقم.	العنصر	كمية	ماركة
1	محرك	1 مجموعة	سيمنز الصين
2	صمام	1 مجموعة	يوكن اليابان
3	مضخة	1 مجموعة	أتوس إيطاليا
4	الأجزاء الكهربائية الرئيسية	1 مجموعة	سيمنز الصين
5	النظام الهيدروليكي	1 مجموعة	ريكسروث ألمانيا
6	أختام الزيت	1 مجموعة	NOK اليابان
7	كتلة طرفي الأسلاك	1 مجموعة	Weidmuller ألمانيا
8	ترحيل الموقت	1 مجموعة	اومرون اليابان

التعليمات

1. هل تقبل شركتك عرضًا مخصصًا ، لدينا حاجة خاصة.

RAYMAX هي شركة تركز على البحث وتصنيع آلات التصنيع باستخدام الحاسب الآلي المعيارية. لدينا تجربة غنية جدًا وقدرة قوية على البحث والتطوير في أدوات الماكينة. نحن على استعداد تام لنقدم لك معدات مخصصة عالية الكفاءة طالما لديك قدر معين من الاحتياجات.

2. ما هي الشهادة التي تحصل عليها الآلة في شركتك؟

لقد حصلنا على اعتماد نظام الجودة ISO9001 وشهادة CE.

3. هل لديك قائمة أسعار للتكوين الاختياري؟

لدينا تكوينات مختلفة والعديد من المواصفات المختلفة ، لذلك لا يمكننا أن نقدم لك قائمة الأسعار. يرجى الاتصال بمهندس المبيعات لدينا إذا كنت مهتمًا بتكوين محدد معين.

4. هل تقبل شركتك سعر CIF؟

يشمل سعر CIF تكلفة شحن آلة التصنيع باستخدام الحاسب الآلي التي تحتاج إلى عرض أسعار وفقًا لمنفذ الوجهة المختلفة ومتنوعة في أشهر مختلفة. يرجى الاتصال بنا عندما يكون لديك مثل هذه الحاجة. يشمل سعر CIF أيضًا قسط التأمين البحري الذي يبلغ 2 من المبلغ الإجمالي 1.1 *.

5. إذا جاء مهندسك إلى بلدنا لإصلاح الماكينة والقيام ببعض التدريب ، فما هي تكلفة ذلك؟

تحتوي التكلفة بشكل أساسي على تكلفة تذاكر الطيران ذهابًا وإيابًا والمأكل والسكن بالإضافة إلى رسوم isa. تكلفة الموظفين
100 دولار أمريكي / يوم / شخص ، عادةً ما تكون وظيفة شخصين. لكن ذلك سيعتمد على معدات كبيرة أو تركيب وتصحيح الخط بالكامل.

6. ما هو الضمان؟

الضمان 12 شهرًا تبدأ من يوم وصول الماكينة إلى ميناء المستورد.

7. ما هي وسائل النقل الخاصة بك؟

بالنسبة لمعظم البلدان ، سننقل أجهزتنا عن طريق البحر ، أما بالنسبة للبلدان الداخلية ، فقد نستخدم النقل بالسكك الحديدية أو الطرق السريعة. يتم تعبئة جميع آلة التصنيع باستخدام الحاسب الآلي المصدرة في صندوق خشبي يمكن تثبيته في 40 HQ.

8. إذا كان الجهاز خارج الضمان ، كيف يتم شحن تكلفة الملحقات؟

بالنسبة لآلة الضمان التي تحتاج إلى قطع غيار ، سنقوم بالشحن وفقًا لعرض أسعار الأجزاء. إذا كان لديك أي أسئلة ، يرجى مراسلتنا عبر البريد الإلكتروني للتشاور.

9. ماذا أفعل لفشل الجهاز؟

إذا عطل الجهاز ولم يتمكن المستخدمون من حله ، يرجى مراسلتنا عبر البريد الإلكتروني للتشاور. سيرد قسم الخدمة لدينا في غضون 24 ساعة.

10. كيف يتم تحديد ضمان الجهاز؟ متى بدأت التوقيت؟

نحدد الضمان بناءً على رقم المصنع. يتم احتساب توقيت الضمان بدءًا من بدء تشغيل المعدات وقبولها. إذا كان لديك أي أسئلة ، يرجى مراسلتنا عبر البريد الإلكتروني للتشاور.

11. ما هي مدة الضمان لأداة الآلة؟

نحن نلتزم بأجهزة العميل بضمان لمدة عام واحد. لشراء المستخدم ، المسجل كعضو في هذا الموقع ، مع رقم المصنع الخاص بالجهاز ، يمكنك التمتع بضمان ممتد لمدة 3 أشهر. لمزيد من التفاصيل ، يرجى الرجوع إلى خدمة العضوية.

12. هل تمتلك RAYMAX دليل صيانة ودليل تشغيل؟

ستكون كل آلة CNC تغادر المصنع جنبًا إلى جنب مع سلسلة أو نموذج ذي صلة بالتعليمات الإنجليزية بما في ذلك دليل الصيانة ودليل التشغيل. قد تتضمن المستندات المرفقة أيضًا تعليمات تحكم CNC ، وتعليمات الأجزاء التي اشتريتها (مثل طاولة rotaty ، ومبرد الزيت)

تفاصيل

• CNC أم لا: عادي
• حالة: جديدة
• القوة الاسمية (kN): 650
• مصدر الطاقة: هيدروليكي
• العام: 2021
• الجهد: 380V / 220V اختياري
• البعد (L * W * H): 1860x800x1900mm
• قوة المحرك (kW): 4
• الوزن (T): 3
• نقاط البيع الرئيسية: سعر تنافسي
• الضمان: 1 سنة
• موقع المعرض: رومانيا ، مصر ، كينيا ، المغرب ، روسيا ، تايلاند ، المملكة المتحدة ، سريلانكا
• الصناعات المطبقة: المزارع ، مصنع التصنيع ، أعمال البناء ، شركة الإعلان ، محلات تصليح الآلات ، محلات مواد البناء
• يتم توفير خدمة ما بعد البيع: المهندسين المتاحين لخدمة الآلات في الخارج
• الاسم: آلة عمال الحديد الهيدروليكية Q35Y-16 ومقصات تثقيب الصلب
• الطاقة: محرك هيدروليكي
• الاستعمال: الصفائح المعدنية تثقيب الانحناء
• النوع: اللكم المشترك
• يعالج مادة: صلب
• باستخدام: مربع الصلب I- شعاع
• باستخدام: الصلب قناة الصلب الملاك جولة الصلب
• باستخدام IN: اللكم
• باستخدام على: جهاز القطع والتغذية
