Qc11k آلة القص الهيدروليكية وآلة قص المقصلة لقطع الصفائح المعدنية

وصف المنتج

يعتمد هيكل الإطار لآلة القص على اللحام الفولاذي بالكامل ؛ تتميز قضبان التوجيه ذات الزاوية اليمنى من أربعة جوانب وثماني جوانب بدقة عالية وصلابة جيدة وتحميل هيدروليكي مسبق. يتبنى النظام الهيدروليكي صمامًا مدمجًا ثنائي الاتجاه ، ويمكن تجهيزه بشاشة عرض رقمية ، وجهاز حماية كهروضوئي ومنضدة عمل متنقلة. آلة القص لديها وظيفة مزدوجة الفعل من المنزلق العلوي والوسادة الهيدروليكية السفلية ، ويمكن الضغط على ضغط العمل ضمن النطاق المحدد. تتطلب العملية الضبط ، والعملية بسيطة ومركزة باستخدام الأزرار. خصائص أداء الآلة

1. آلة القص تتبنى هيكل الإطار الملحوم الشامل وتخضع لمعاملة تقادم الإهتزاز. تتميز أداة الآلة بصلابة جيدة ودقة عالية واحتفاظ جيد بالدقة.

2. آلة القص تتبنى قضيب توجيه متداول بعمود دعم ثلاثي النقاط. يقوم حامل الأداة العلوي بالدحرجة دون وجود فجوات بين قضبان التوجيه الدوارة ، ويمكن تدوير العجلة اليدوية لضبط العمر التشغيلي للشفرة.

3 ، دعم الشفرة المنقولة وشفرة طويلة بأربعة شفرات ، من السهل ضبط تجانس فجوة الشفرة ، وتحسين جودة القطع وإطالة عمر الشفرة.

4. آلة القص تتبنى النظام المتزامن للأسطوانة من النوع التسلسلي. يتم الضغط على الآلة بشكل متساوٍ. من خلال تعديل تدفق الأسطوانة المتسلسلة ، يمكن تعديل زاوية القص بسهولة لتلبية احتياجات ألواح القص المختلفة.

5. آلة القص تستخدم جهاز قياس خلفي بمحرك وعداد إلكتروني لتسهيل تعديل موضع المقياس الخلفي. تفاصيل الصور

تحكم اختياري

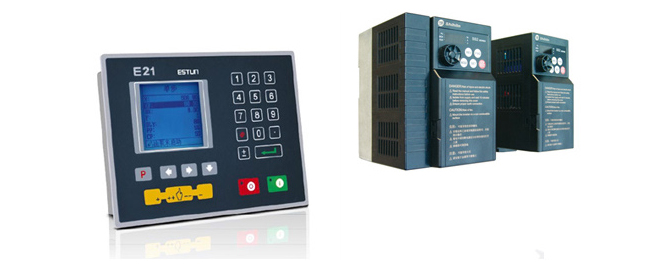

محول ESTUN E21 Shihlin

التحكم في محول E21 Shihlin عبر اتصال الحافلات ، الأسلاك بسيطة ، الأداء جيد ، يمكن وضع المقياس الخلفي بسرعة وبدقة. تم بناء مرحل الوقت وزاوية القص ، ويتم تحقيق وظيفة المنطق الجزئي. تتميز بتكلفة منخفضة وكفاءة عالية.

استقرار فائق وعمر خدمة طويل.

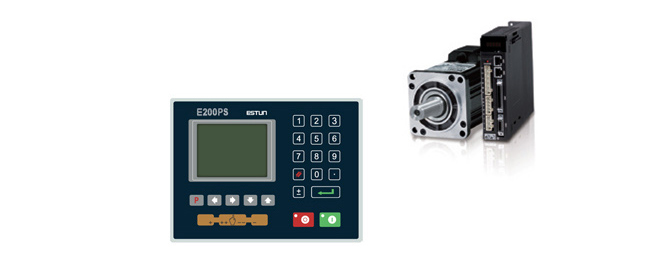

ESTUN E200PS ، الصين

E200PS مع شاشة Color HD LCD ، خيارات اللغة الصينية والإنجليزية ، معلمات برمجة العرض ، برمجة أسرع وأكثر ملاءمة. تقنية ناقل CAN ، تحكم مؤازر X ، محور A ، دقة تحكم عالية ، دقة تصل إلى 0.001 ؛ بسيطة لتركيب الأسلاك ، وتحسين موثوقية النظام.

تخليص الشفرة المدمجة ، وشوط القطع ، والتنازلات ، وتأخير وظائف التحكم الأخرى ، وفقًا للحاجة الفعلية لضبط معلمات الفجوة ، وقطع الامتيازات وغيرها من التحكم في الوقت الفعلي.

مع التشخيص الذاتي ووظائف التنبيه في الوقت الفعلي ، أصبح التصحيح والصيانة أكثر ملاءمة. واجهة أمان الحفظ للتوسع السهل.

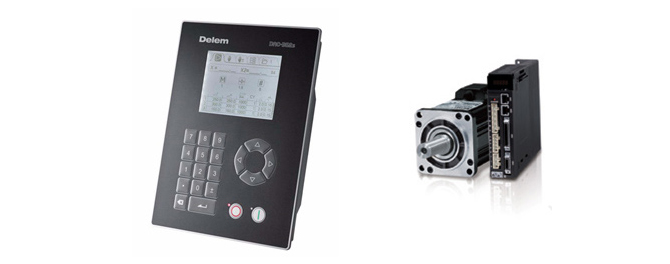

Delem DAC-360s ، هولندا

يوفر التحكم DAC-360 حلاً كاملاً لآلات القص. يتضمن التحكم في المقياس الخلفي وزاوية القطع وطول الشوط والفجوة ، بناءً على أحدث الإلكترونيات.

بجانب التحكم في المقياس الخلفي ، يحسب DAC-360 تلقائيًا الإعداد المطلوب لزاوية القطع والفجوة اعتمادًا على خصائص المواد وسمكها. طول الشوط محدود لأدنى وقت إنتاج ويرتبط بطول المادة المراد قطعها. يتوفر التحكم الكامل في الضغط للتثبيت والقطع على لوحة DAC-360.

مع شاشة LCD الساطعة ، يتم تقديم عملية واضحة وسهلة. البرمجة الرقمية سهلة الاستخدام وتوجه المشغل من خلال إمكانيات البرمجة.

كهرباء مستقرة

الخزانة: تضمن شركة France Schneider Electric المتينة التشغيل المستقر للآلة ، كما أن توصيل الخط وترتيبه المعقول يقللان بشكل كبير من معدل الفشل. ولعب المشغل وجميع أجزاء الجهاز حماية جيدة. أجهزة اختيارية ومحرك لتحسين دقة تحديد موضع المحور الخلفي (X).

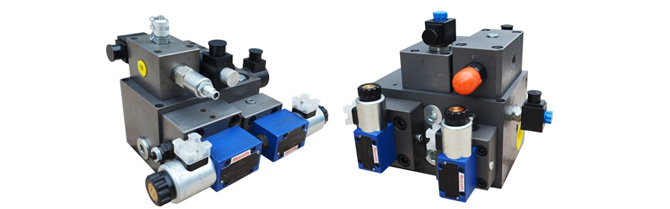

نظام هيدروليكي متفوق

نظام هيدروليكي متكامل ، استجابة سريعة. معدل الفشل المنخفض يجعل الماكينة تعمل بأمان وكفاءة وثبات. سلسلة كاملة من المعايير مجهزة بأنابيب مسحوبة على البارد مجلفنة ووصلة أنابيب من النوع الحلقي الألماني. تقليل مخاطر تسرب الزيت بنسبة 50٪ مقارنة بالمطاط والأنابيب غير الملحومة الملحومة. ويمكن أن يكون أطول في خدمة الحياة.

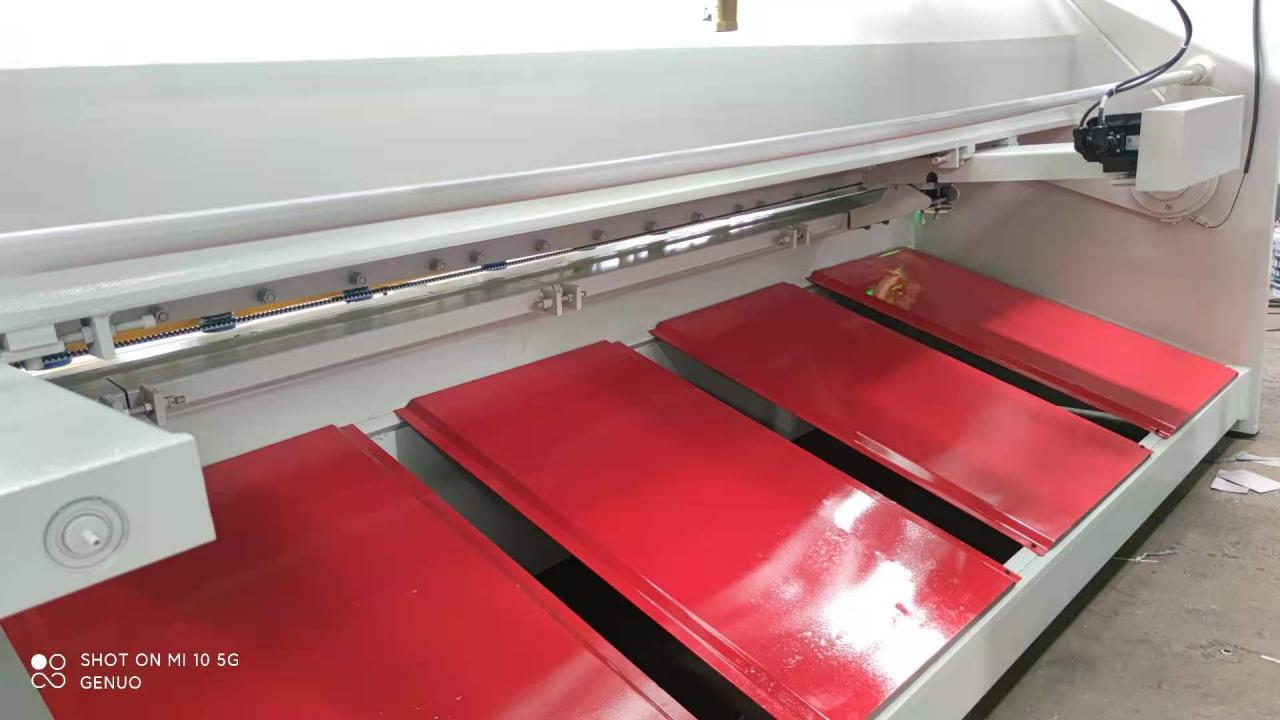

مقياس خلفي عالي الدقة

يضمن المقياس الخلفي لهيكل الدليل الخطي الكروي الفريد والجديد دقة عالية في تحديد المواقع. قاعدة توجيه شعاع قابلة للتعديل وهيكل نقل متزامن ، مستقر وموثوق بهيكل آلية الرفع الاختيارية لقطع قطعة العمل من نطاق المقياس الخلفي ، عند قطع الألواح المعدنية الرقيقة والعريضة ، يمكن اختيار جهاز الدعم الهوائي. زيادة نطاق تحديد المواقع يجعل القطع أكثر كفاءة ودقة.

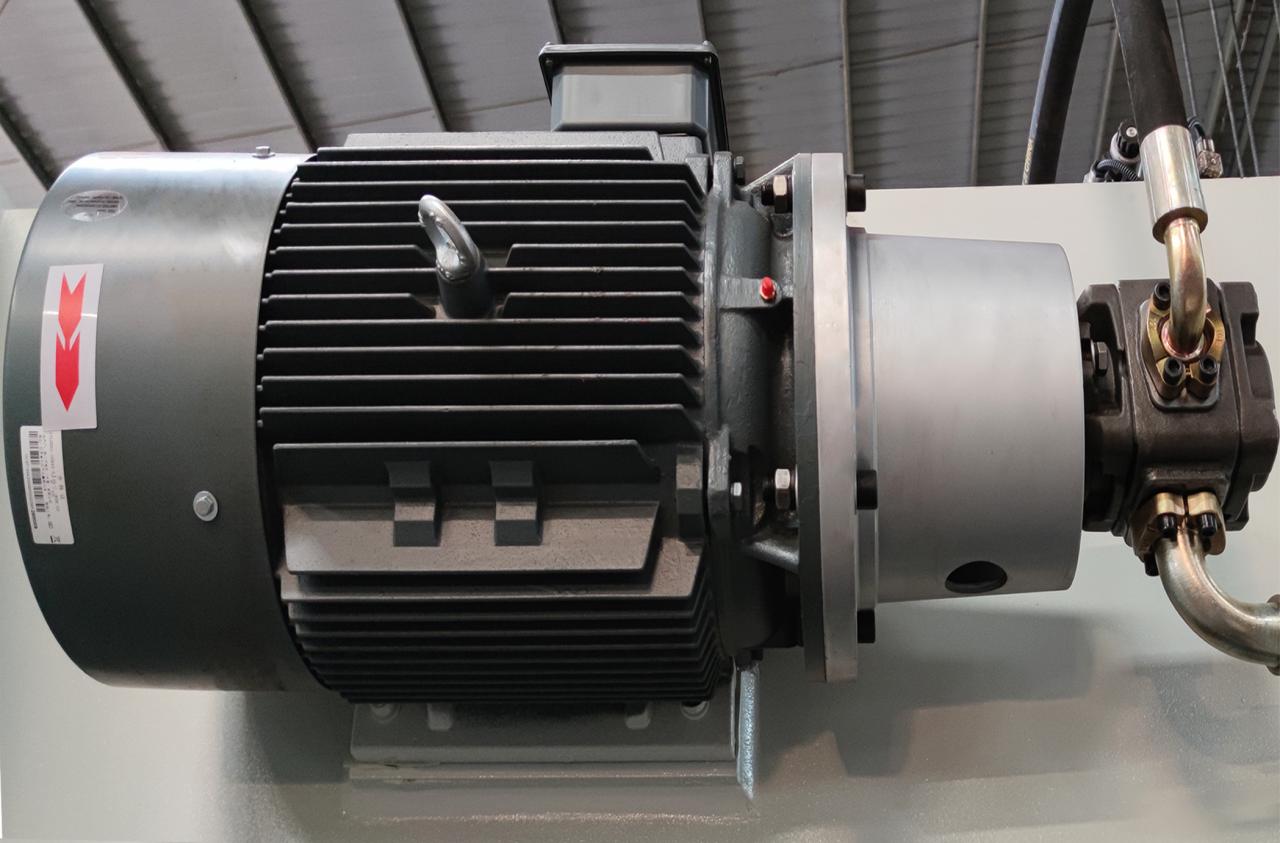

نظام طاقة منخفض الضوضاء

يضمن استخدام المحرك الرئيسي Siemens في ألمانيا ومضخة زيت التروس الأمريكية SUNNY عمر خدمة الماكينة وتحسين استقرار عمل الماكينة. في نفس الوقت ، جهاز التوصيل الخاص يقلل بشكل كبير من ضوضاء الآلة أثناء التشغيل.

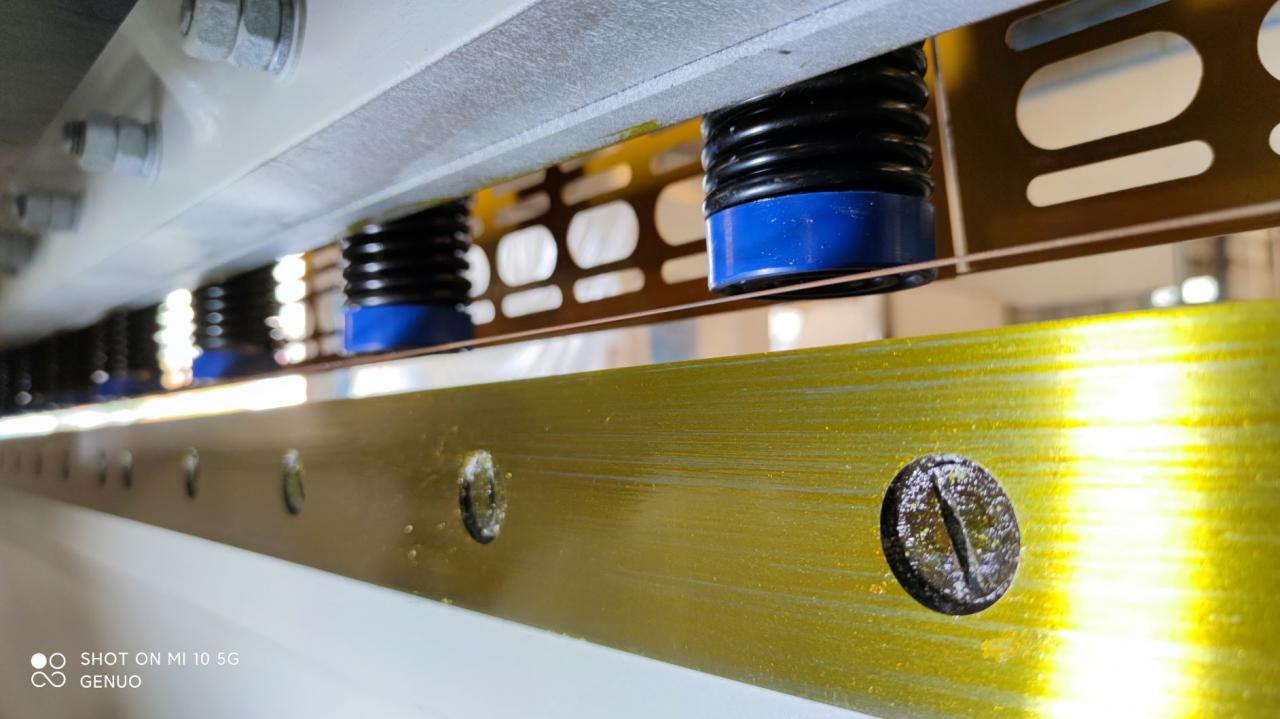

أسطوانة الحامل السفلي لنظام التشغيل

يعتمد الهيكل الفريد لأسطوانة التثبيت النابض على الزنبرك الخارجي ، حيث يكون الجزء السفلي مزودًا بحشيات مادة خاصة لتجنب ترك خط التتبع على سبائك الألومنيوم أو أي مادة حساسة أخرى ، وقد تم تعزيز المتانة والثبات. حلقة ، للحد من الضوضاء وخطأ تسرب الزيت مقارنة بأسطوانة الحامل السفلية التقليدية. جهاز محاذاة الإضاءة ، مفيد في التحديد اليدوي للقص.

شفرات ذات نوعية جيدة

مصنوعة من سبائك الصلب عالية الجودة لتلبية متطلبات تحميل تأثير القص ومتطلبات مقاومة التآكل العالية. تم تجهيز الماكينة بشفرات قص فولاذية 9CrSi و 6CrW2Si و SKD-11 ، وعند قطع الصفيحة المعدنية الخاصة ، تكون شفرة المواد H13 و DC53 اختيارية لضمان أكثر استقرارا وتأثير قص جيد.

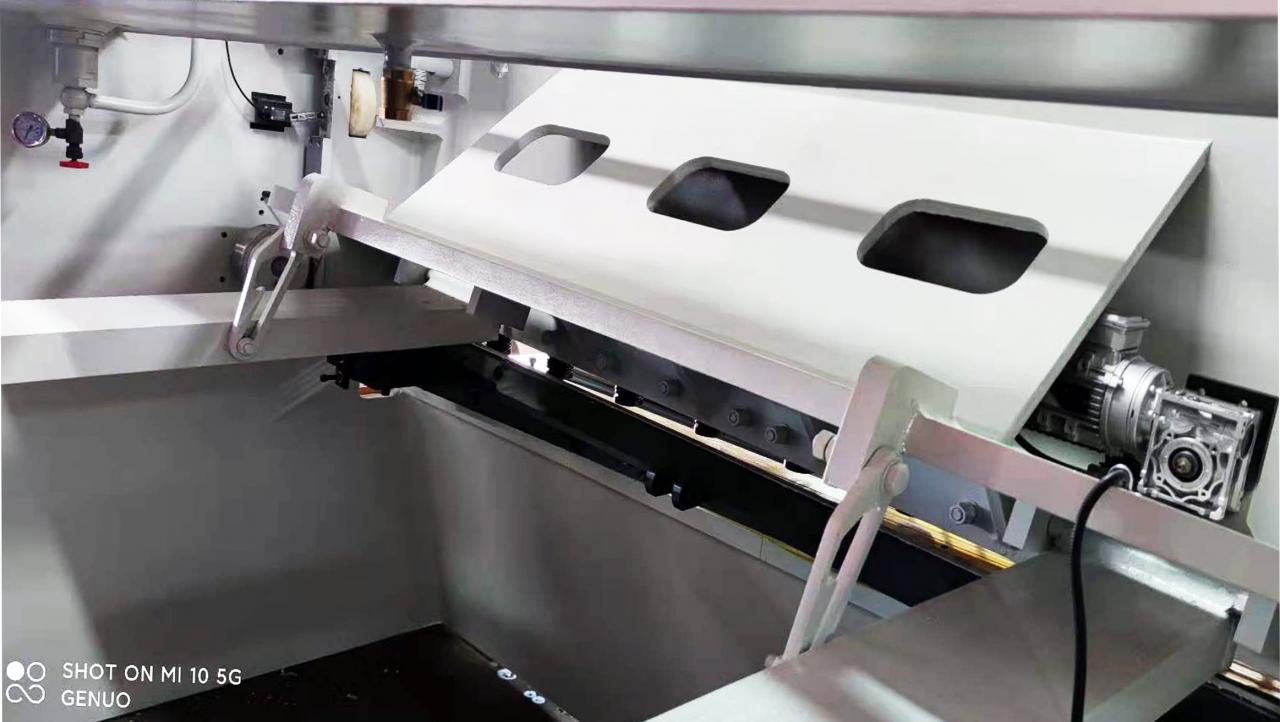

التثبيت الاختياري

يميل لوحة الشرائح و
جهاز دعم هوائي
ستارة خفيفة

وحدة تبريد مروحة الزيت

حماية الليزر
تغذية أمامية أوتوماتيكية

اكتب QC11K (Y)	سمك القطع	طول القطع	قطع الملاك	نطاق المقياس الخلفي	الأسهم (ن / دقيقة)	القوة الرئيسية	الوزن (كجم)	البعد L * W * H (م)
8/2500	1 ~ 8 ملم	2500 مم	0.5-2 درجة	10-600 ملم	14	11 كيلو واط	4800	3.1*1.8*2.1
8/3200	1 ~ 8 ملم	3200 مم	0.5-2 درجة	10-600 ملم	12	11 كيلو واط	6000	3.8*1.8*2.1
8/4000	1 ~ 8 ملم	4000 ملم	0.5-2 درجة	10-600 ملم	10	11 كيلو واط	8900	4.6*1.8*2.1
8/5000	1 ~ 8 ملم	5000 ملم	0.5-2 درجة	10-600 ملم	8	11 كيلو واط	11500	5.7*1.9*2.2
8/6000	1 ~ 8 ملم	6000 ملم	0.5-2 درجة	10-600 ملم	6	11 كيلو واط	16000	6.7*1.9*2.2

التعليمات

س 1. ماذا عن جودة جهازك؟

A1: توزع أجهزتنا في جميع أنحاء العالم إلى حوالي 50 مقاطعة حيث توجد صناعة الألواح المعدنية ، وهناك آلات رائعة وحيث توجد آلاتنا ، هناك سمعة طيبة ورضا المستخدم النهائي.

Q2: أنت الصانع أو المتاجرة بالمقارنة؟

A2: نحن مصنعون بنسبة 100٪ ولدينا أكثر من 20 عامًا من الخبرة في التصنيع.

س 3. ماذا عن خدمة ما بعد البيع الخاصة بك؟

A3: 1. الحلول التقنية: يمكننا تقديم الحلول التقنية في غضون يوم واحد.
2. فيديو عبر الإنترنت: يظهر لك فيديو يعمل بالماكينة في المصنع. (تحديث كل أسبوع)
3. خدمة التثبيت: يتوفر هذا مع جميع أجهزتنا ، ويمكن توفير فيديو مباشر. يمكننا أيضًا إرسال فني إلى مصنع العميل لآلات التثبيت. (يحتاج العملاء فقط إلى دفع ثمن تذكرة الطيران ونفقات الفندق.)
4. خدمة التدريب: سوف يعلمك فنينا كيفية استخدام أجهزتنا. بالإضافة إلى ذلك ، يمكنك إرسال الفني الخاص بك إلى شركتنا لمعرفة كيفية تشغيل الآلات.
5. ضمان الجودة: ضمان لمدة سنة واحدة ، نحن نقدم خدمة مدى الحياة. نرتب الاختبار النهائي قبل الشحن ، بعد التأكد من أن الجهاز هو أفضل أداء ، ثم نقوم بالشحن.
6. معدل الاستجابة 100٪: سنرد على أسئلتك خلال 12 ساعة.

تفاصيل

• مكان المنشأ: انهوى ، الصين
• اسم العلامة التجارية: RAYMAX
• حالة: جديدة
• النوع: ماكينات القص
• فحص الصادر بالفيديو: متوفر
• تقرير اختبار الماكينات: مقدم
• نوع التسويق: جودة فائقة
• ضمان المكونات الأساسية: 1 سنة
• المكونات الأساسية: PLC ، المحرك ، المحمل ، علبة التروس ، المحرك ، وعاء الضغط ، التروس ، المضخة
• الجهد: 220/380/415 ، 220 فولت / 240 فولت / 380 فولت / 400 فولت / 415 فولت
• الطاقة المقدرة: 11
• الأبعاد (الطول * العرض * الارتفاع): 4600 * 1800 * 2050
• السنة: 2020
• الضمان: 1 سنة
• نقاط البيع الرئيسية: سعر تنافسي
• الصناعات المطبقة: الفنادق ، محلات الملابس ، محلات مواد البناء ، محلات تصليح الآلات ، مصانع الأغذية والمشروبات ، المزارع ، المطاعم ، الاستخدام المنزلي ، البيع بالتجزئة ، محلات الطباعة ، أعمال البناء ، الطاقة والتعدين ، شركة الإعلانات
• موقع المعرض: مصر ، المملكة المتحدة ، الولايات المتحدة ، إيطاليا ، الفلبين ، باكستان ، روسيا ، أستراليا
• نوع الآلة: آلة قطع المقصلة
• الماركة: RAYMAX
• التطبيق: قطع الصفائح المعدنية
• سمك القطع: 1-8 مم
• زاوية القطع: 0.5-1.5 درجة
• وحدة التحكم: E21S ، E200PS ، DAC360
• التعبئة والتغليف: فيلم لف البولي إيثيلين
• اللون: العميل المحدد
• خدمة ما بعد البيع المقدمة: قطع غيار مجانية ، تركيب ميداني ، تشغيل وتدريب ، خدمة صيانة وإصلاح ميدانية ، دعم عبر الإنترنت ، دعم فني للفيديو
• خدمة ما بعد الضمان: الدعم الفني للفيديو ، الدعم عبر الإنترنت ، قطع الغيار ، الصيانة الميدانية وخدمة الإصلاح
• مكان الخدمة المحلية: مصر ، المملكة المتحدة ، الولايات المتحدة ، إيطاليا ، الفلبين ، باكستان ، الهند ، أستراليا
• إصدار الشهادات: CE ISO
• الوزن: 8500 كجم
