تبريد المياه التلقائي آلة قطع الألياف المعدنية بالليزر باستخدام الحاسب الآلي 1500 واط

مقدمة مختصرة

آلة القطع بالليزر CNC هي نوع جديد من آلات القطع بالليزر ، الهيكل ذو صلابة عالية ، ثبات جيد ، كفاءة قطع عالية ودقة تصنيع عالية.

تتميز المنتجات بمرونة عالية وأمان وسهولة التشغيل واستهلاك منخفض للطاقة. إنه ينتمي إلى منتج حماية البيئة ، حجم اللوحة المعالجة: 3000 * 1500 مم ؛ مع درع الأمان وطاولة المكوك. التصميم العام مضغوط ومعقول.

آلة قطع التحكم العددي هي قيادة حركة أداة الآلة باستخدام برنامج رقمي. عندما تتحرك أداة الآلة ، يتم تجهيز أداة القطع العشوائية لقطع الجسم. تسمى آلة القطع الميكاترونيك هذه آلة القطع NC.

تتميز آلة القطع بالليزر بأسرع كفاءة وأعلى دقة للقطع وسماكة قطع صغيرة بشكل عام. سرعة القطع لآلة القطع بالبلازما سريعة جدًا أيضًا ، ولسطح القطع منحدر معين. إبرة آلة القطع باللهب لمواد الصلب الكربوني السميك.

المدخلات القياسية:

1) 2000W SPI ألياف الليزر مرنان

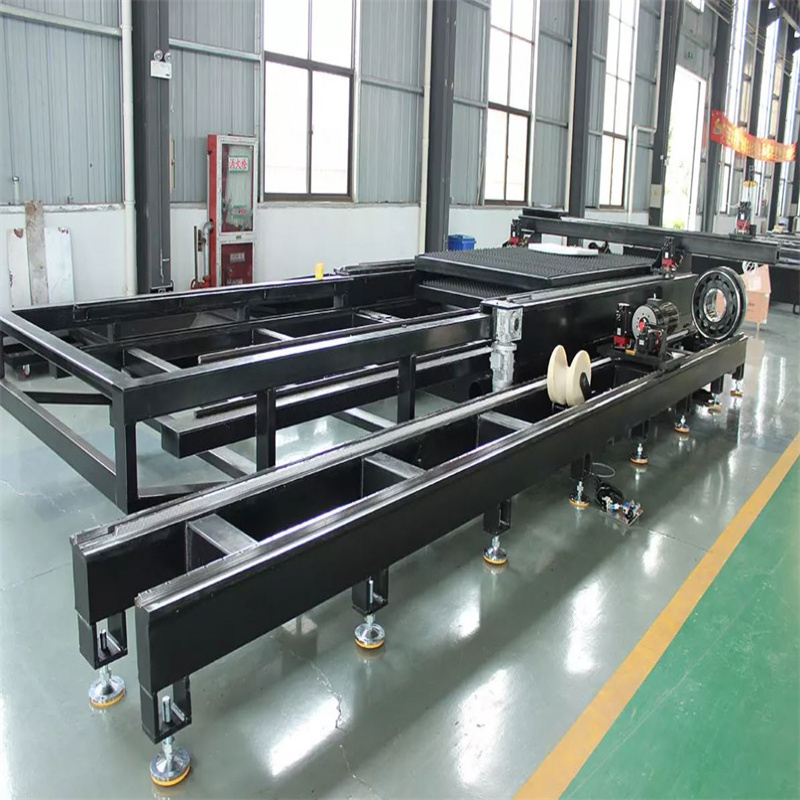

2) منضدة المكوك السريع 3000 * 1500

3) نظام التحكم CNC Beckhoff

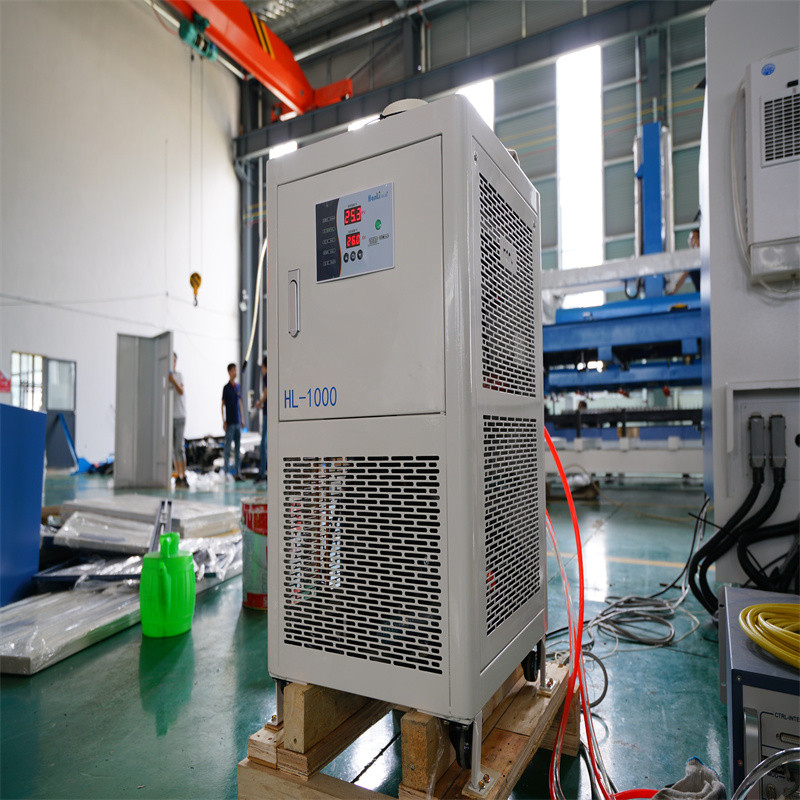

4) مبرد مياه لمرنان الليزر

5) رأس القطع خاصة لألياف الليزر

6) مستشعر ارتفاع نوع السعة

7) برنامج تلقائي خاص للقطع بالليزر

8) مجمع الغبار

9) نظام الترشيح الدقيق للغاز

10) خط أنابيب القطع بالضغط العالي

المكونات الرئيسية:
العنصر	الكمية.	ملاحظة / المورد
نظام CNC	1 مجموعة	بيك هوف
قائد	1 مجموعة	شهوة
مولد الليزر	1 مجموعة	SPI
أجهزة السيارات	1 مجموعة	دلتا ، فيز
X / Y محور العتاد الدقيق	1 مجموعة	جودل / أتلانتا
Z محور الكرة اللولبية الدقيقة	1 مجموعة	THK
X / Y / Z دليل خطي دقيق لمحور الكرة	1 مجموعة	THK
مكونات تعمل بالهواء المضغوط	1 مجموعة	جينتك
محرك لطاولة المكوك	1 مجموعة	خياطة
رأس القطع	1 مجموعة	بريسيتيك
برنامج آلي	1 مجموعة	CNCKAD
المكونات الكهربائية	1 مجموعة	شنايدر

المواصفات

	العنصر	تخصيص		وحدة
2	شوط المحور س		3000	مم
3	شوط المحور ص		1500	مم
4	شوط المحور Z.		280	مم
5	الأعلى. سرعة التغذية		140	م / دقيقة
6	دقة القطع		± 0.1	مم / م
7	تصنيف قوة الليزر		2000	دبليو
8	سماكة القطع (عند استيفاء شرط القطع المطلوب)	الكربون الصلب	0.5-16	مم
		ستانلس ستيل	0.5-10	مم
		الألومنيوم	0.5-6	مم
9	سمك القطع المستقر	الكربون الصلب	12	مم
		ستانلس ستيل	5	مم
		الألومنيوم	5	مم
10	مدخل الطاقة		38	كيلو فولت أمبير
11	وقت صرف طاولة المكوك		10	س
12	وزن الآلة		8	ر

التعليمات

س: ما هي مواعيدك العادية؟

A. تتراوح المهل الزمنية النموذجية لشركتنا من 3-4 أسابيع بعد استلام الطلب.

س: ما هي شروط الدفع التي تقدمها؟

A. نحن نقبل الدفع من T / T ، L / C ، وويسترن يونيون ، نقدًا ، O / A إلخ.

س: ما نوع الحزمة التي تقدمها؟

A. عادة في حالة الخشب الرقائقي ، للتأكد من أن جميع السلع في حالة جيدة.

س: ما هو موك لإنتاجك؟

أ.موك يعتمد على الاحتياجات الخاصة بك للون والشعار وهلم جرا. بالنسبة لبعض العناصر العادية ، لدينا مخزون ، وموك هو مجموعة واحدة.

س: هل لديك شهادة CE

نعم ، لدينا شهادة CE ، جودة الماكينة مضمونة لمدة عام.

س: كيف تتحكم في جودة المنتجات؟

ج: لقد ركزنا دائمًا بشكل كبير على الحفاظ على مستوى الجودة. علاوة على ذلك ، فإن المبدأ الذي نحافظ عليه دائمًا هو "تزويد العملاء بجودة أفضل وسعر أفضل وخدمة أفضل.

تفاصيل

• التطبيق: القطع بالليزر
• المواد القابلة للتطبيق: MDF ، معدن
• حالة: جديدة
• نوع الليزر: ألياف الليزر
• منطقة القطع: 3000 * 1500
• سرعة القطع: 140 \ tm / min
• تنسيق الرسوم المدعوم: AI ، BMP ، Dst ، Dwg ، DXF ، DXP ، LAS ، PLT
• سمك القطع: 0.5-16 مم
• CNC أم لا: نعم
• وضع التبريد: التبريد بالماء
• برنامج التحكم: DSP
• ماركة مصدر الليزر: SPI
• ماركة رأس الليزر: Precitec
• ماركة محرك سيرفو: DELTA
• ماركة Guiderail: THK
• ماركة نظام التحكم: Beckhoff
• الوزن (كجم): 8000 كجم
• نقاط البيع الرئيسية: التصنيع المرن
• ماركة العدسة البصرية: الطول الموجي
• الضمان: 1 سنة
• الصناعات المطبقة: محلات مواد البناء ، مصنع التصنيع ، محلات تصليح الآلات ، أعمال البناء
• تقرير اختبار الماكينات: مقدم
• فحص الصادر بالفيديو: متوفر
• ضمان المكونات الأساسية: 1 سنة
• المكونات الأساسية: المحرك ، علبة التروس ، PLC
• شوط المحور X: 3000 مم
• شوط المحور Y: 1500mm
• شوط المحور Z: 280 مم
• الأعلى. سرعة التغذية: 140 م / دقيقة
• دقة القطع: ± 0.1 مم / م
• طاقة الليزر المقدرة: 2000 واط
• مدخلات الطاقة: 38KVA
• وقت تبادل طاولة المكوك: 10S
• استقرار طاقة الليزر: <1٪
• الحزمة: حالة خشبية
