Wc67k-400T Cnc Plc آلة ثني الألواح اليدوية الهيدروليكية Nc الصحافة آلة الفرامل

نظرة عامة على المنتج

تم تجهيز نظام التحكم الرقمي الخاص بالإطار الرئيسي لماكينة فرامل الضغط الهيدروليكية.

وظيفة البرمجة متعددة الخطوات قادرة على تحقيق التشغيل التلقائي والموضع المستمر للإجراءات متعددة الخطوات ، بالإضافة إلى ضبط الدقة التلقائي لمواضع السدادة الخلفية وكتلة الانزلاق.

يتم تزويد الماكينة بوظيفة عد الانحناء ، لعرض كمية المعالجة في الوقت الفعلي ، وذاكرة انقطاع التيار الكهربائي لسدادة المواضع وكتلة الانزلاق ، بالإضافة إلى الإجراءات والمعلمات.

يتم استخدام برغي قيادة محمل كروي مستورد وقضيب توجيه خطي للسدادة الخلفية ، لضمان دقة تحديد موضع السدادة الخلفية ، من أجل دقة معالجة الماكينة لتكون أعلى.

الأداء والميزات:

1. جسم الآلة في هيكل ملحوم ومعالج بشكل عام ، ويتم تطبيق برنامج تحليل العناصر النهائية ANSYS على الأجزاء الرئيسية من جسم الآلة للتحليل ، مما يضمن موثوقية أداة الماكينة ودقة الماكينة بأكملها.

2. وضع التحكم في الحلقة المغلقة يتكون من صمام مؤازر كهربائي هيدروليكي مستورد من ألمانيا ومسطرة مقضب مستوردة تم اعتمادها لأسطوانات الزيت الرئيسية على كلا الجانبين ، لاختراق طقطق التحكم في السكتة الدماغية لآلات الانحناء التقليدية من نوع الإيقاف الميكانيكي ، النموذجي للارتفاع دقة التغذية الراجعة لموضع كتلة الانزلاق ، والتشغيل الدقيق والمستقر ، والأداء المتزامن الجيد ، ودقة تحديد المواقع المتكررة العالية للكتلة الانزلاقية.

3. يتم استخدام الأجزاء المستوردة لجميع الأجزاء الوظيفية في السدادة الخلفية لضمان دقة إيقاف السدادة الخلفية وآلية السدادة الخلفية ستعمل على أعمدة إيقاف متعددة من أجل وظائف أكثر اكتمالاً يتم توظيفها وفقًا لمتطلبات العملاء.

4. تم اعتماد نظام التحكم المتكامل المستورد من ألمانيا للنظام الهيدروليكي بأكمله ، وذلك لتبسيط تركيب خطوط الأنابيب ، ولضمان التشغيل المستقر بالإضافة إلى المظهر البسيط والجميل لأداة الآلة.

5. تم تركيب الألواح على شكل C على جانبي جسم الآلة ، ومسطرة الشبكة عالية الدقة مثبتة على الألواح على شكل C ، وبالتالي لتجنب التأثير على الدقة المعلقة الناتجة عن تشويه جسم الآلة أثناء عملية الانحناء.

6. إن منضدة العمل السفلية مُجهزة بآلية تعويض أوتوماتيكية للانحراف الهيدروليكي ، لتحقيق تعويض فعال خالٍ من المنطقة الميتة مع دقة ثني عالية وضمان استقرار Iong.

يشير نظام التحكم الرقمي إلى نظام التحكم الرقمي الخاص بآلات الثني المؤازرة الكهروهيدروليكية لشركة ESA الإيطالية ، هولندا DELEM. أو شركات CYBELEC السويسرية ، القادرة على تحقيق وظائف البرمجة الرسومية لزاوية الانحناء ، والتعويض عن تعديل الزاوية ، والحساب التلقائي لضغط الانحناء ، والحساب التلقائي لتعويض تشويه طاولة العمل ، وإطالة طول قطع العمل ، وضغط الانحناء للضغط على النعل ، والمسافة المفتوحة ، وسحب السدادة الخلفية ، إلخ.

لمحة سريعة على الميزات

ميزة وحدة التحكم DELEM DA53T:

1. شاشة TFT ملونة عالية الدقة مقاس 10.1 ″ عالية الدقة.
2. حتى 4 محاور للتحكم (محاور مساعدة Y1 ، Y2)
3. التحكم في تعويض الانحراف مع مكتبة الوضع / المواد / المنتج.
4. دعم المؤازرة أو التحكم في تحويل التردد.
5. يمكن لخوارزمية التحكم المتقدمة في المحور Y التحكم في كل من صمام الحلقة المغلقة وصمام الحلقة المفتوحة.
6. ربط شبكة كمبيوتر مزدوج (اختياري).
7. USB الطرفية interface.Profile-53tl برامج البرمجة حاليا.

قالب متعدد V (اختياري)

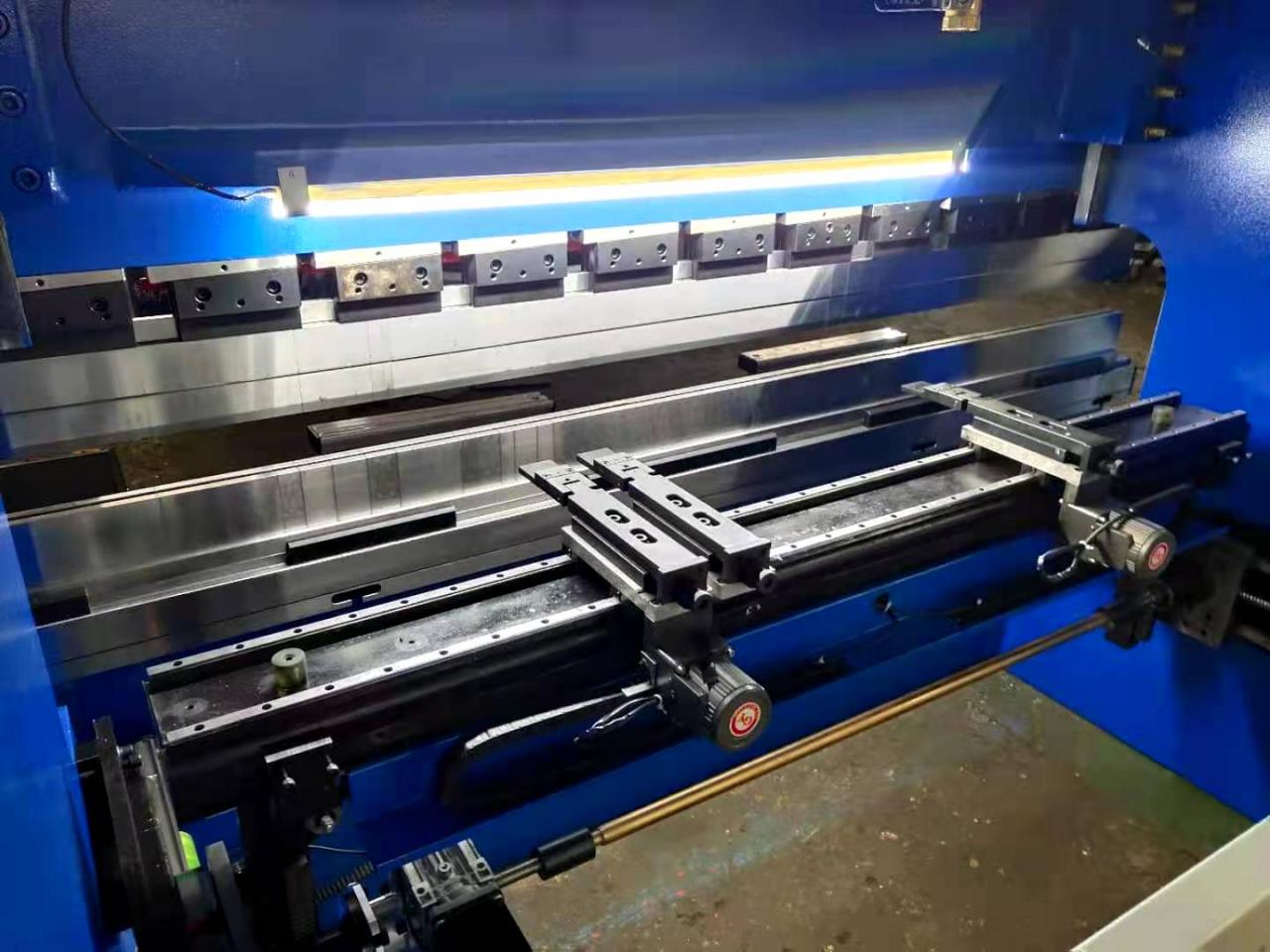

نظام الاحتفاظ الخلفي

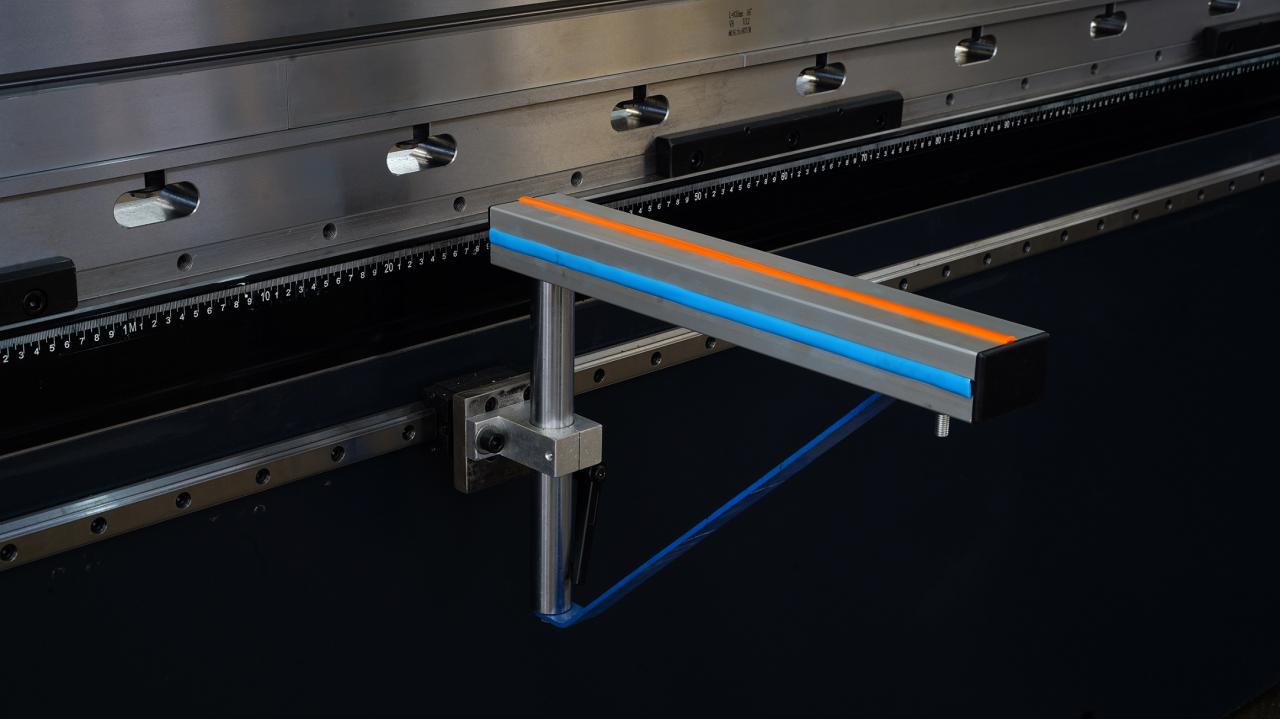

تحريك جهاز الدعم الأمامي

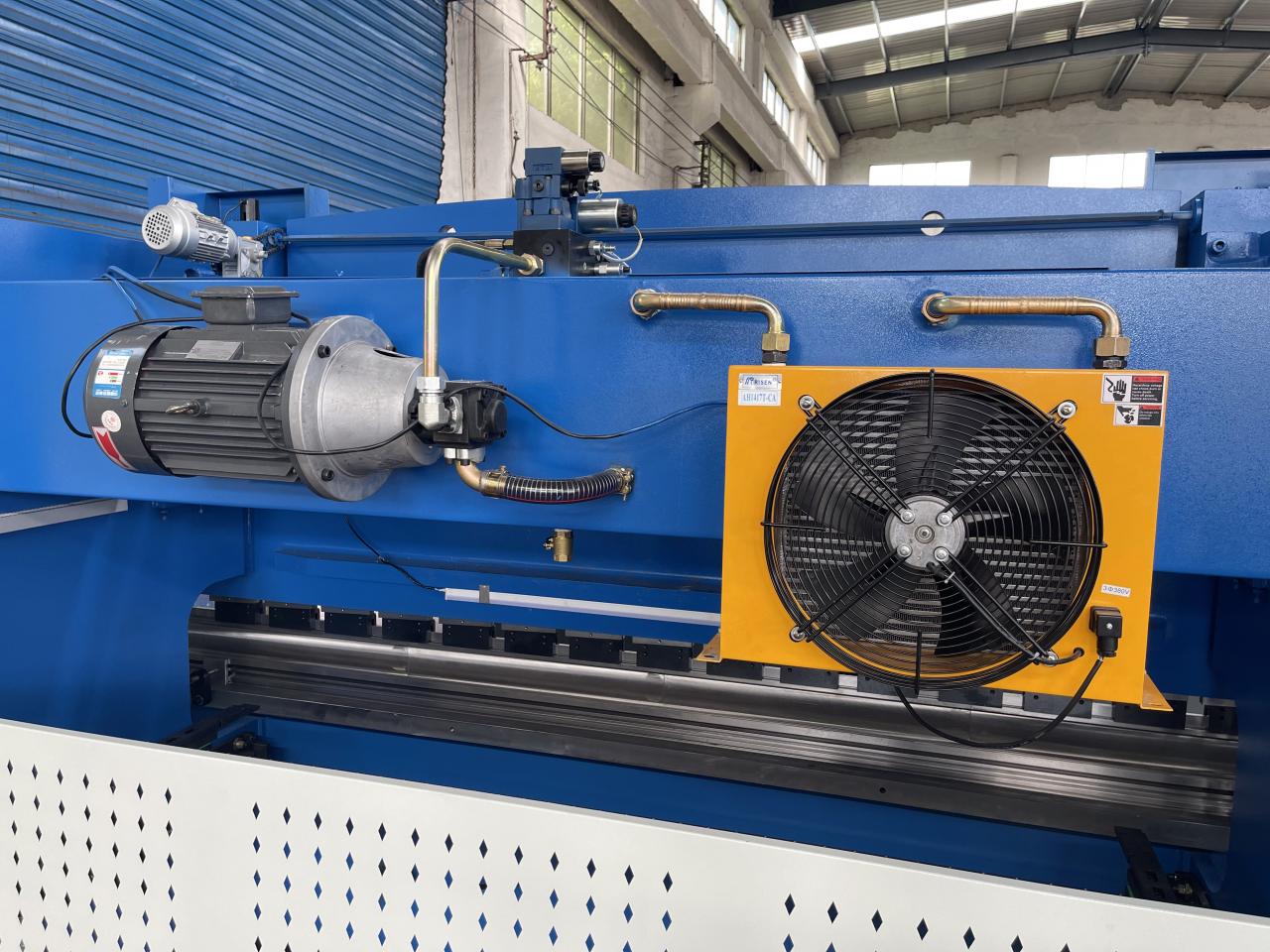

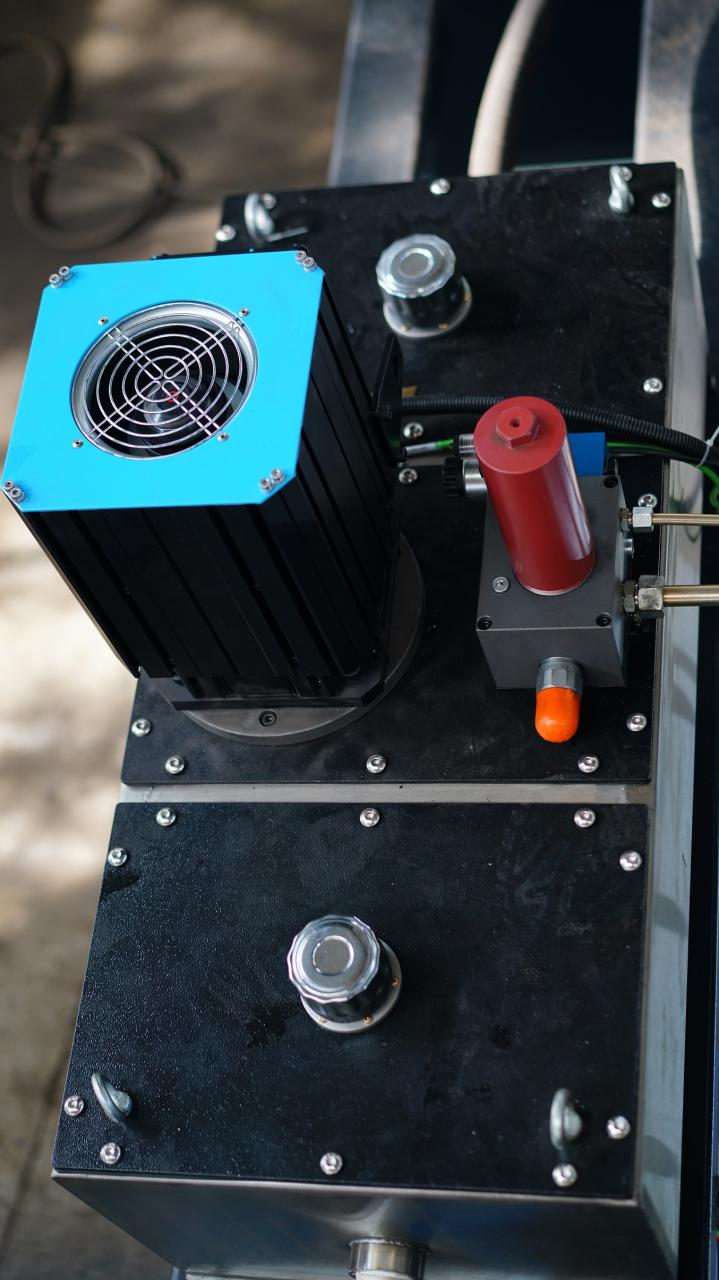

تجميع نظام التحكم في المضخة المؤازرة


المقياس الخلفي مانوا ل رفع

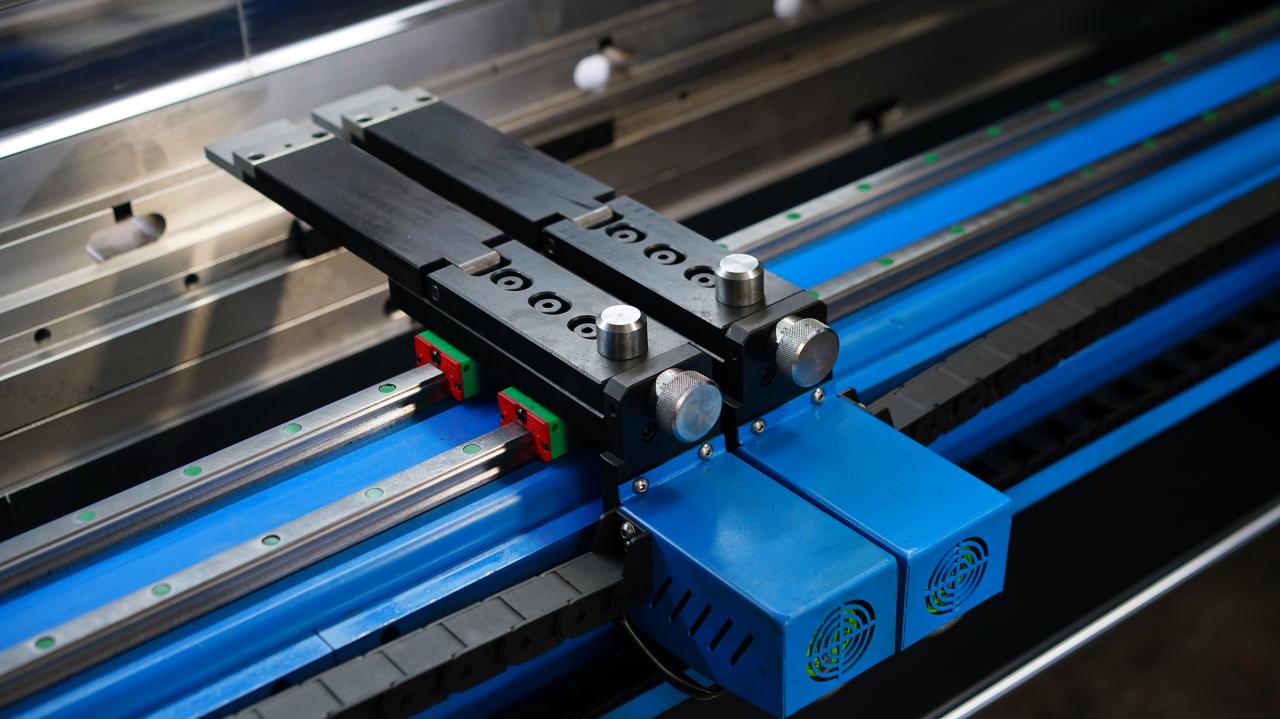

أصابع توقف عالية الدقة ، دليل خطي مزدوج لسهولة الحركة

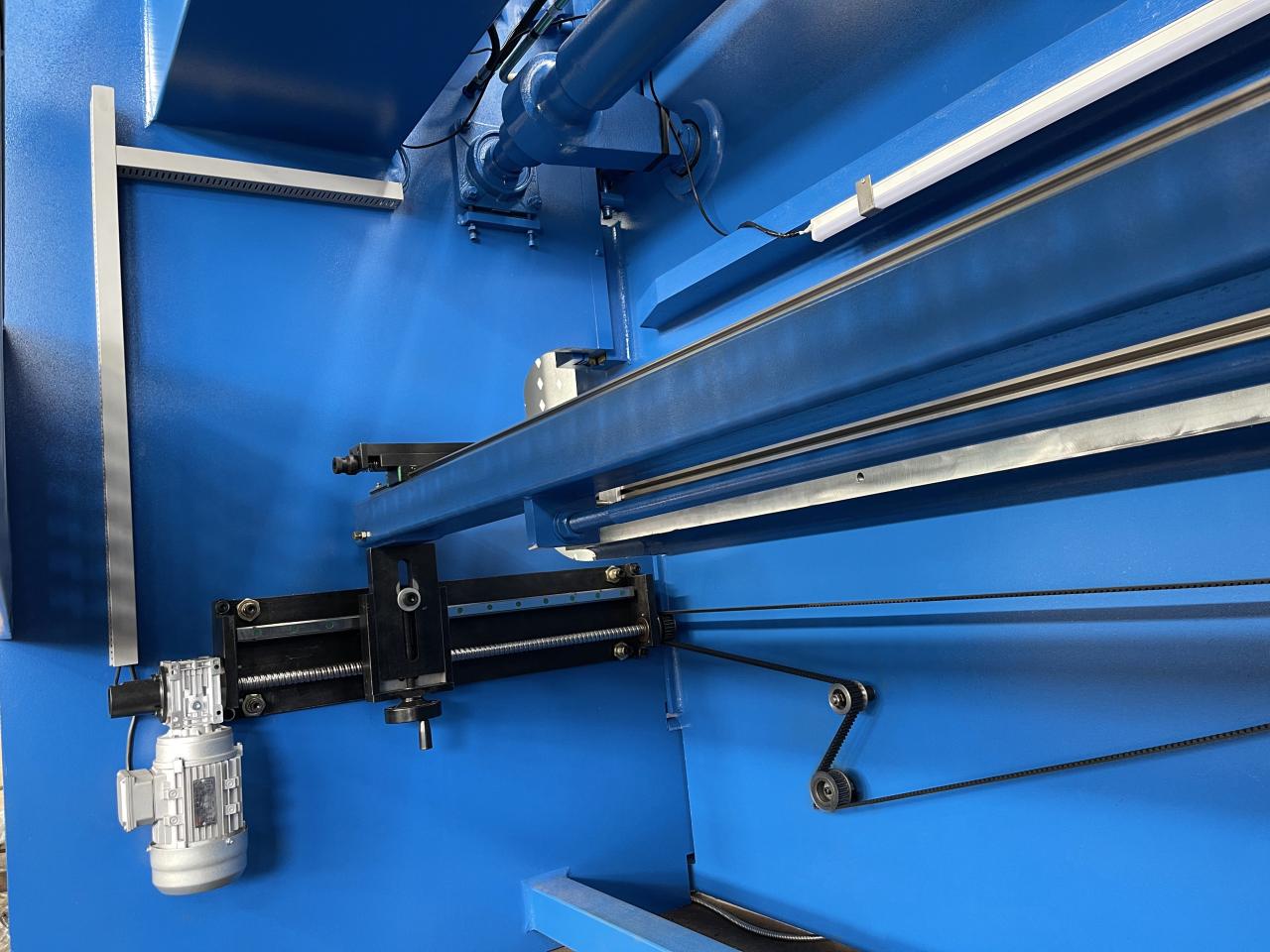

توفر العجلة والحزام المتزامن دقة حركة المقياس الخلفي
المقاولين
مبرد مروحة (اختياري)

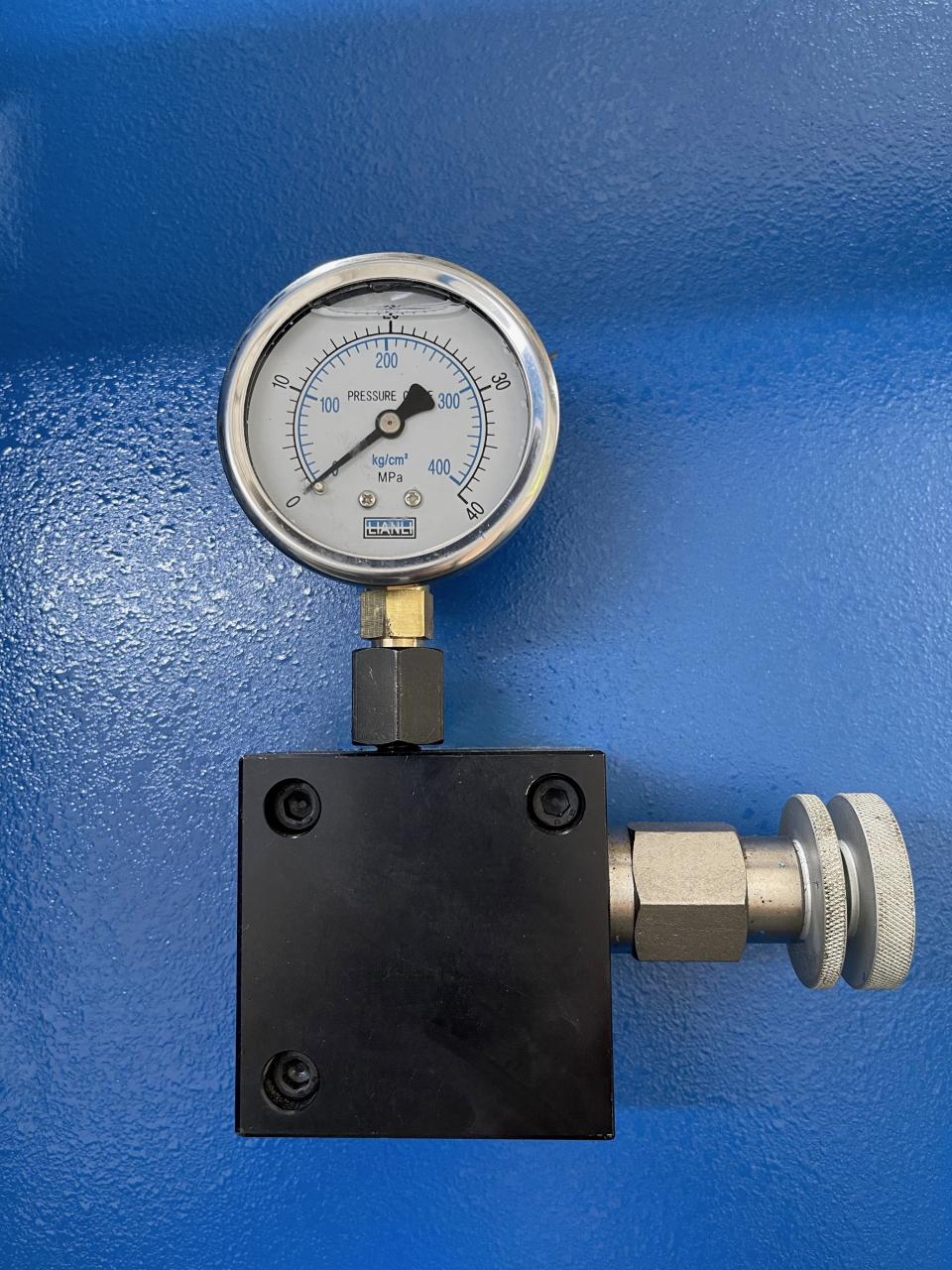

مقياس الضغط

أنبوب زيت EMB
توفير عمر استخدام طويل وعدم تسرب الزيت

محرك سيمنز ، ضجيج عمل منخفض ، استخدام الحياة
بوش ريكسروث صمام منخفض الضوضاء العملأداء جيد

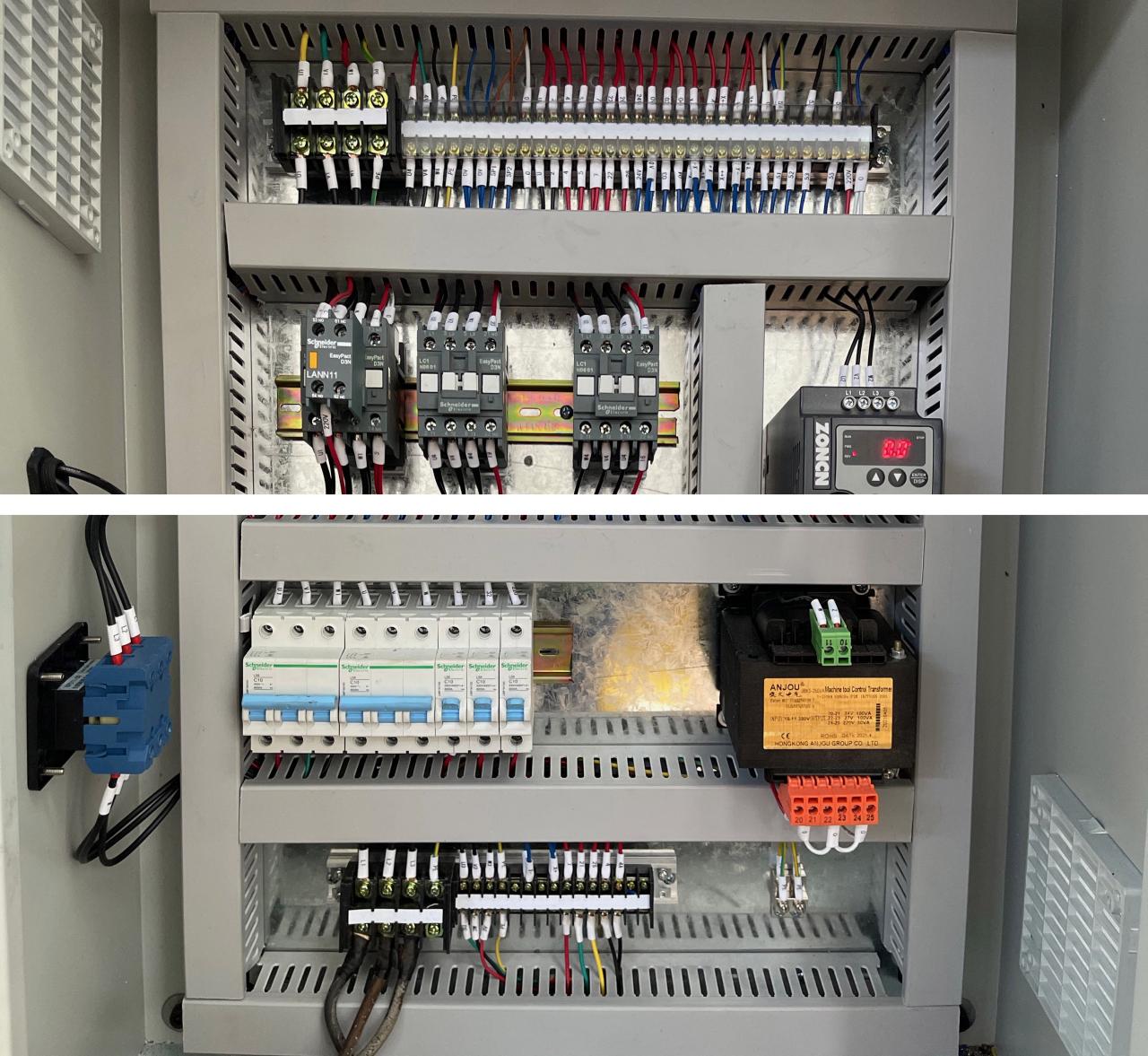

خزانة كهربائية بمكونات ماركة شنايدر

مواصفات المنتج

العنصر	400 طن / 4000	400 طن / 5000	400 طن / 6000
الضغط الاسمي	4000	4000	4000	KN
طول المنضدة	4000	5000	6000	مم
المسافة بين الثقوب	3000	4000	5000	مم
عمق الحلق	400	400	400	مم
ضربة رام	250	250	250	مم
أقصى ارتفاع مفتوح	590	590	590	مم
قوة المحرك الرئيسية	30	30	30	كو
البعد (L * W * H)	4200*2600*4000	5200*2600*4100	6200*2600*4300	مم

تفاصيل

• شوط المنزلق (مم): 250 مم
• المستوى التلقائي: أوتوماتيكي بالكامل
• عمق الحلق (مم): 400 مم
• نوع الجهاز: متزامن
• طول طاولة العمل (مم): 5000 مم
• عرض طاولة العمل (مم): 200 مم
• البعد: 5200 * 2600 * 4100 مم
• حالة: جديدة
• معالجة المواد / المعادن: النحاس / النحاس ، الفولاذ المقاوم للصدأ ، سبائك ، الكربون الصلب ، الألومنيوم
• الأتمتة: تلقائي
• خدمات اضافية: تشكيل النهاية
• العام: 2021
• الوزن (كجم): 23000
• قوة المحرك (kw): 30 kw
• نقاط البيع الرئيسية: مستدامة
• الضمان: سنتان
• الصناعات القابلة للتطبيق: محلات مواد البناء ، ورش إصلاح الآلات ، ومصنع التصنيع ، وأعمال البناء ، ومعالجة الألواح المعدنية
• موقع المعرض: لا شيء
• نوع التسويق: منتج جديد 2022
• تقرير اختبار الماكينات: مقدم
• فحص الصادر بالفيديو: متوفر
• ضمان المكونات الأساسية: سنتان
• المكونات الأساسية: تحمل ، محرك ، مضخة ، ترس ، PLC ، وعاء ضغط ، محرك ، علبة التروس
• اسم المنتج: آلة الفرامل الهيدروليكية الصحافة CNC
• نظام التحكم: E21 / DA41S / Cyb Touch8
• المحرك: SIEMENS BEIDE
• النظام الهيدروليكي: ريكسروث
• المكونات الكهربائية: شنايدر
• حلقة الختم: NOKJapan
• الكرة اللولبية / الدليل الخطي: HIWIN
• اللون: اختيار العميل
• التسليم: 15 يوم
• الميزة: أداء عالي
