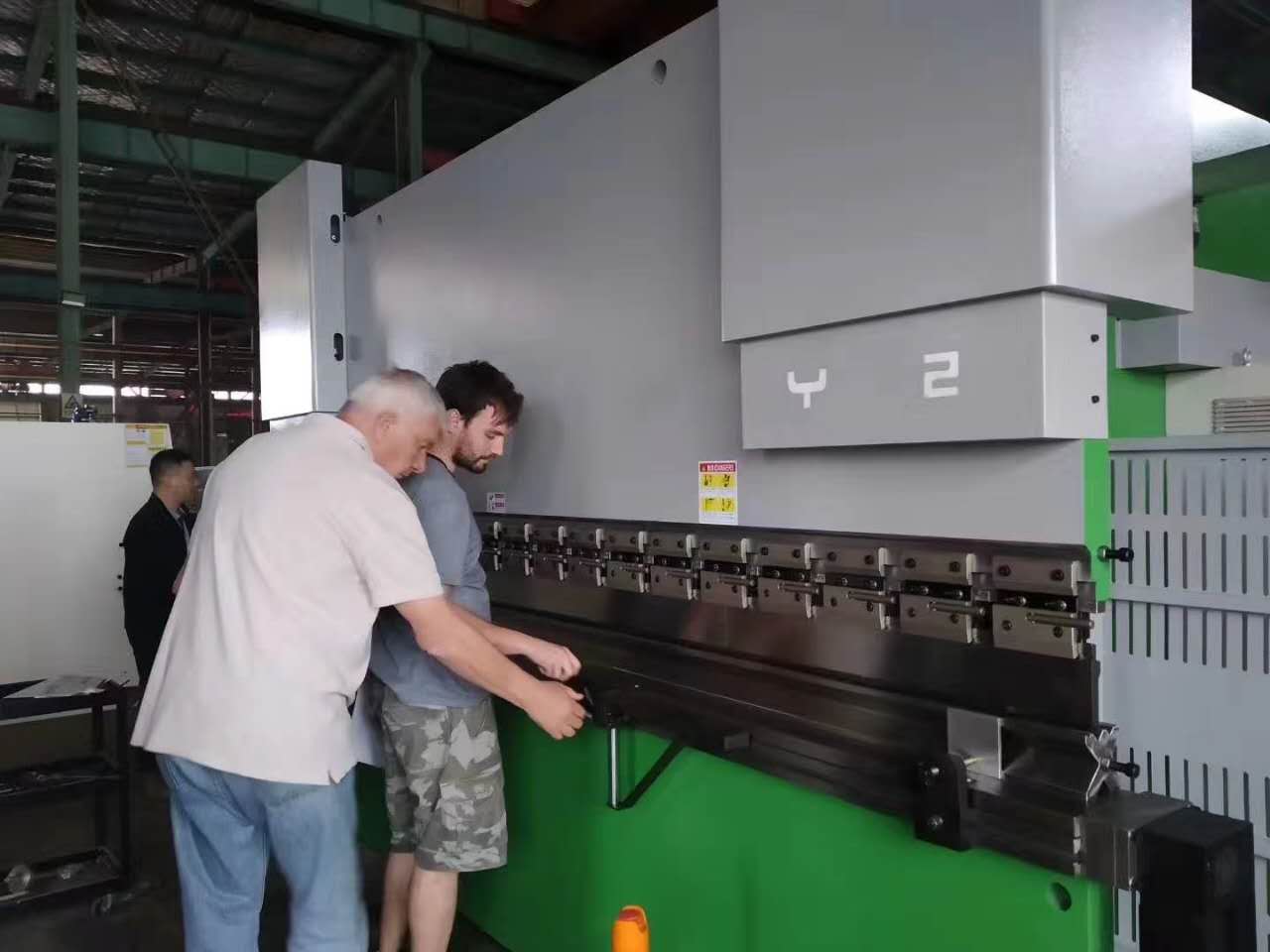

63 طن الصفائح المعدنية لوحة الانحناء آلة التصنيع باستخدام الحاسب الآلي الفرامل الصحافة الهيدروليكية لتشغيل المعادن

وصف المنتج

نوع المنتج: CNC 63T / 2500 CNC لوحة فولاذية غطاء كامل مكبس هيدروليكي

مادة الانحناء: معدن / فولاذ مقاوم للصدأ / فولاذ كربوني / ألومنيوم

نطاق المقياس الخلفي: 500-800

دقة الانحناء: -0.01

معايير السلامة: أوروبا CE / أمريكا الجنوبية

محاور التحكم: Y1 Y2 X Z1 Z2 R ، صرخة المحور V.

تحكم: Delem DA66T

ما بعد البيع: مهندسو الخدمة متاحون لخدمة الماكينات في الخارج

الخصائص الرئيسية

1. هيكل الآلة عبارة عن هيكل ملحوم ومعالج بشكل عام ، ويتم تطبيق برنامج تحليل العناصر المحدودة ANSYS على الأجزاء الرئيسية من جسم الماكينة للتحليل ، مما يضمن موثوقية الماكينة ودقة الماكينة بأكملها.

2. يعتمد نظام التحكم الرقمي على هولندا DELEM أو Swiss CYBELEC أو شركات ESA الإيطالية وهكذا. قادر على تحقيق وظائف البرمجة الرسومية لزاوية الانحناء ، والتعويض عن تعديل الزاوية ، والحساب التلقائي أيضًا تعديل ضغط الانحناء ، والحساب التلقائي للتعويض عن انتفاخ طاولة العمل ، وإطالة طول قطع العمل ، وضغط الانحناء للضغط على النعل ، والمسافة المفتوحة ، والسحب التلقائي من السدادة الخلفية ، إلخ.

3. تصميم مبسط من الاتحاد الأوروبي بالكامل ، وحدة أحادية الكتلة عن طريق روبوتات اللحام وأجهزة الجهاز وعملية تخفيف الضغط عن طريق المعالجة بالتلدين اعتماد نظام هيدروليكي متكامل ، وأكثر موثوقية وسهولة للصيانة. والنظام الهيدروليكي من Bosch-Rexroth ، ألمانيا.

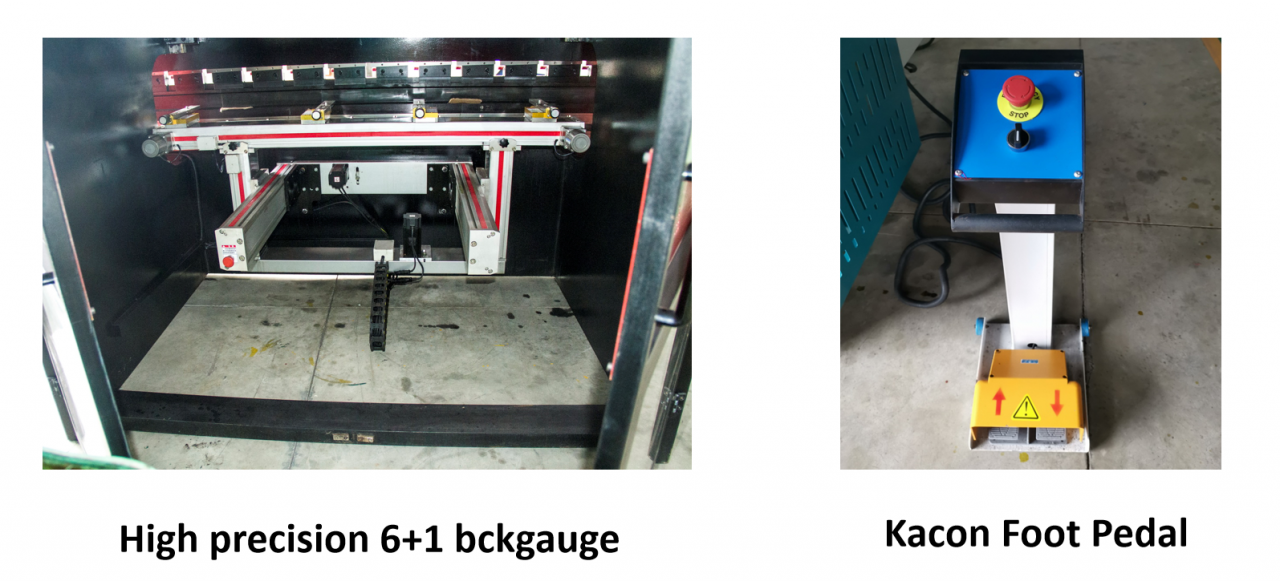

4. المؤازرة الكهروهيدروليكية CNC ، Y1 ، Y2 ، لشوط أسطوانة الزيت X ، R ، Z1 ، Z2 للمقياس الخلفي ، V للتعويض. 6 1 محور يتم ضبط شوط ومسافة المقياس الخلفي بواسطة المحرك ويتم ضبطه جيدًا يدويًا ، ويتم عرض التعديل بواسطة DA66T.

5. بوصة ، يمكن التحكم في الوضع الفردي الذي يتم تصميمه للآلة وعكس الوقت والحفاظ عليه بواسطة مرحلات الوقت. تم تصميم السياج الآمن و التعشيق الكهربائي للآلة لضمان سلامة التشغيل

وصف مفصل

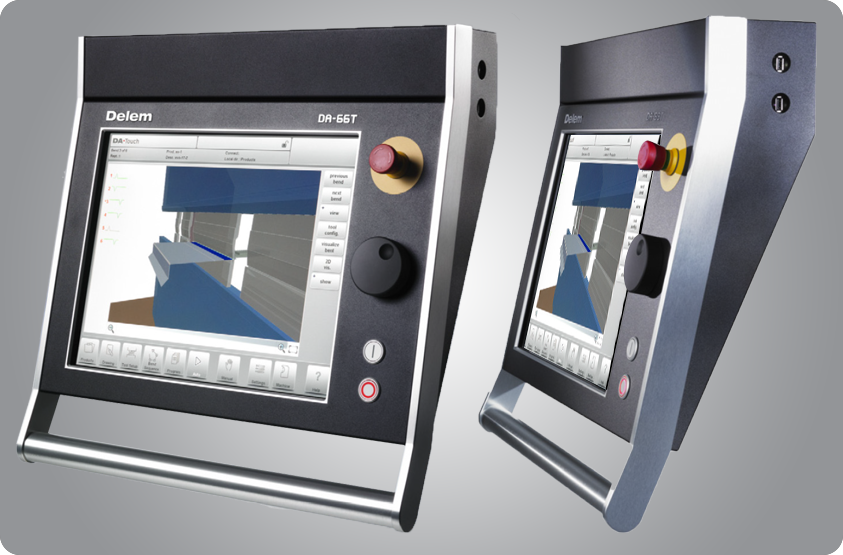

ميزات DA66T

• وضع برمجة شاشة لمس رسومية ثنائية الأبعاد
• التصور ثلاثي الأبعاد في المحاكاة والإنتاج
• شاشة ملونة عالية الدقة مقاس 17 بوصة بتقنية TFT
• مجموعة تطبيقات Windows الكاملة
• توافق Delem Modusys (قابلية توسيع الوحدة والتكيف)
• USB ، واجهة طرفية
• بنية النظام المفتوح
• واجهة استشعار الانحناء والتصحيح

المعايير الفنية

نموذج	طول الانحناء	المسافة البولنديين	عمق الحلق	سلايدر ترافيل	المحرك الرئيسي	البعد
63 طن / 2500	2500 مم	1900 ملم	350 ملم	150 ملم	7.5 كيلو واط	3100*1450*2050
80 طن / 3200	3200 مم	2600 مم	350 ملم	200 ملم	7.5 كيلو واط	3500*1550*2100
100 طن / 3200	3200 مم	2600 مم	400 ملم	200 ملم	7.5 كيلو واط	3500*1580*2400
160 طن / 3200	3200 مم	2600 مم	400 ملم	200 ملم	11 كيلو واط	3500*1650*2500
200 طن / 3200	3200 مم	260 ملم	400 ملم	200 ملم	11 كيلو واط	3500*1680*2550

توحيد الخدمة "212"

1. استجابة في 2 ساعة
2. توفير الحل في يوم واحد
3. حل الشكوى في يومين

خدمة التثبيت

تتوفر خدمات التثبيت مع جميع الأجهزة. نقوم بإرسال فني إلى مصنع العميل لتركيب وتشغيل الآلات. (يحتاج العملاء فقط إلى دفع ثمن تذكرة الطيران والفندق)

خدمة التدريب

فنينا متاح لمصنعك ويقدم تدريبًا على كيفية استخدام أجهزتنا. بالإضافة إلى ذلك ، يمكنك إرسال الفني الخاص بك إلى شركتنا لمعرفة كيفية تشغيل الآلات.

تفاصيل

• شوط المنزلق (مم): 150 مم
• المستوى التلقائي: أوتوماتيكي بالكامل
• عمق الحلق (مم): 350 مم
• نوع الجهاز: متزامن
• طول طاولة العمل (مم): 2500 مم
• عرض طاولة العمل (مم): 160 مم
• الابعاد: 3100 * 1450 * 2050
• حالة: جديدة
• معالجة المواد / المعادن: النحاس / النحاس ، الفولاذ المقاوم للصدأ ، سبائك ، الكربون الصلب ، الألومنيوم
• الأتمتة: تلقائي
• خدمات اضافية: بالقطع
• السنة: جديد
• الوزن (كجم): 6800
• قوة المحرك (kw): 7.5 kw
• نقاط البيع الرئيسية: دقة عالية
• الضمان: سنتان
• الصناعات المطبقة: محلات مواد البناء ، محلات تصليح الآلات ، مصنع التصنيع ، البيع بالتجزئة ، أعمال البناء ، الطاقة والتعدين ، شركة الإعلان
• خدمة ما بعد البيع المقدمة: قطع غيار مجانية ، تركيب ميداني ، تشغيل وتدريب ، خدمة صيانة وإصلاح ميدانية ، دعم فني للفيديو ، دعم عبر الإنترنت
• خدمة ما بعد الضمان: الدعم الفني للفيديو ، الدعم عبر الإنترنت ، قطع الغيار ، الصيانة الميدانية وخدمة الإصلاح
• الضغط الاسمي (كيلو نيوتن): 630 كيلو نيوتن
• الشهادة: CE و ISO
• الاسم: مكبس هيدروليكي
• المواد: العقلية
• نظام التحكم: DA-66T Delem

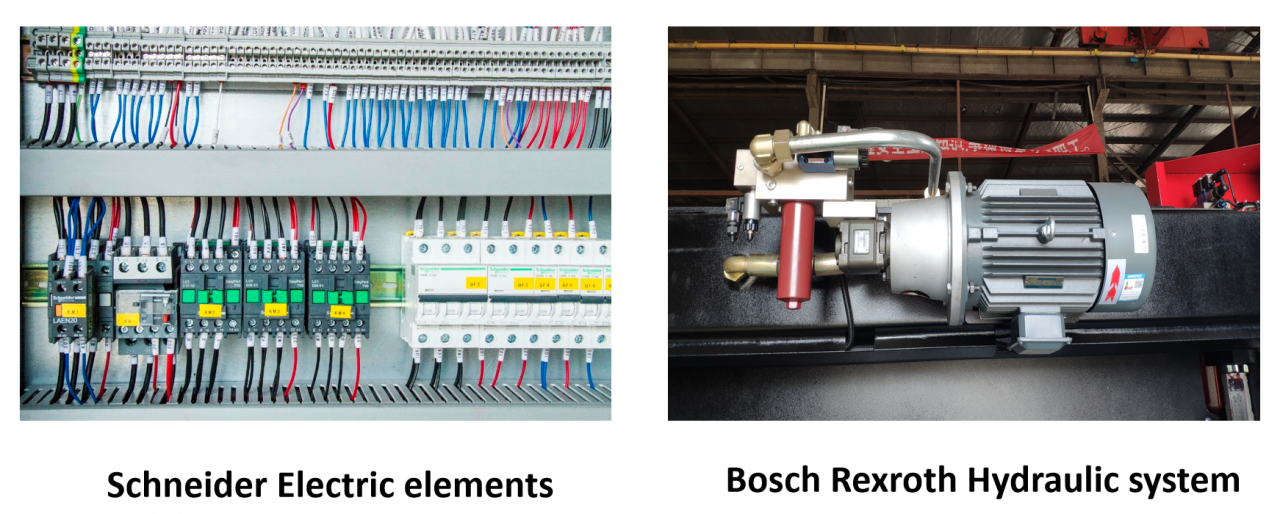

• النظام الهيدروليكي: Bosch Rexroth Germany

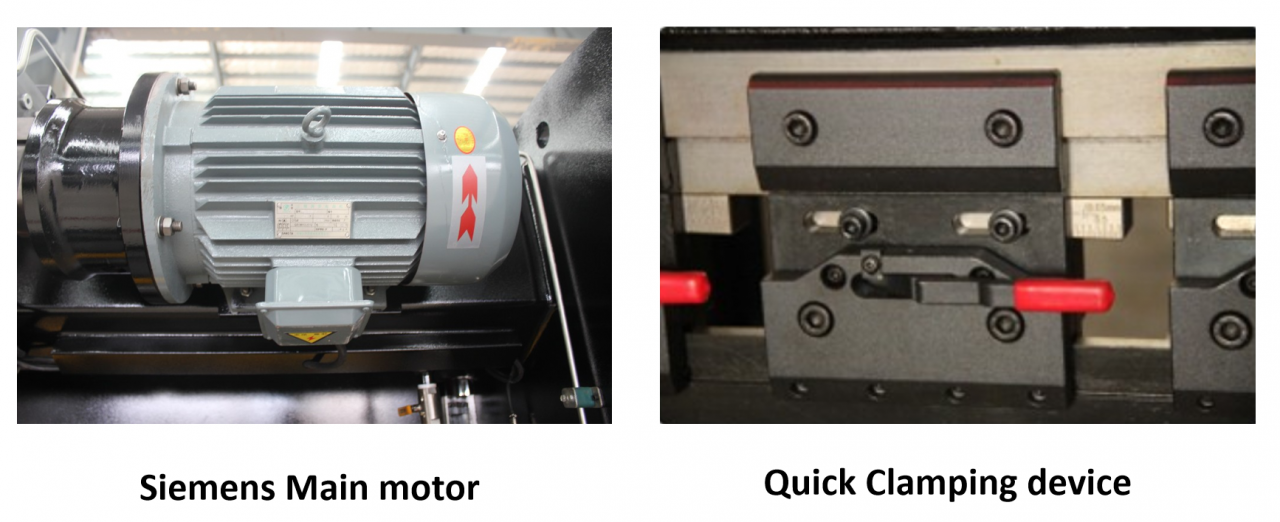

• المحرك الرئيسي: سيمنز ألمانيا
• الكرة اللولبية / دليل الخطوط الملاحية المنتظمة: HIWIN
• حلقة الختم: NOK
• المكونات الكهربائية: شنايدر إلكتريك
• محرك مؤازر / محرك مؤازر: العلامة التجارية اليابانية
• التطبيق: آلة الانحناء الهيدروليكية
