آلة ثني الصفائح المعدنية الهيدروليكية بندر لوحة الفولاذ المقاوم للصدأ مصغرة الصحافة الفرامل

وصف المنتج

1） WC67K NC فرامل ضغط هيدروليكية مع وحدة تحكم E21

الفرامل الصحافة لوحة الصفائح المعدنية مع نظام E21 NC

يتحكم محول التردد في موضع محرك المحور X ، Y: SIEMENS Germay

الصمام: بوش ريكسروث ألمانيا

الكهرباء: شنايدر فرنسا

1. التصميم يفي بالمعايير الدولية للاتحاد الأوروبي. يزيل جسم الطائرة الإجهاد الداخلي عن طريق التلدين ويضمن دقة وقوة أعلى. تم تصميم جميع الآلات باستخدام برمجة SOLID WORKS ثلاثية الأبعاد ومصنوعة من الفولاذ عالي الجودة ST44-1 بأحدث التقنيات.

2. آلة ثني محور الالتواء من سلسلة WC67K تستخدم نظام التحكم الصيني ESTUN NC لمساعدتك على زيادة إنتاجيتك والحفاظ على أقل تكلفة وتكاليف صيانة أقل. يتم الحصول على جودة عالية وثني متكرر باستخدام أسطوانات وصمامات متزامنة.

3. نظام التحكم في برمجة نظام E21 والعاكس يحققان وظيفة تحديد المواقع الدقيقة للمحور X المحور Y.

4. تكنولوجيا التحكم الهيدروليكي لاستجابة التردد المتطورة ، الشعاع العلوي الصلب يعمل على محامل ذات 8 نقاط بدقة انحناء /-0.01 مم

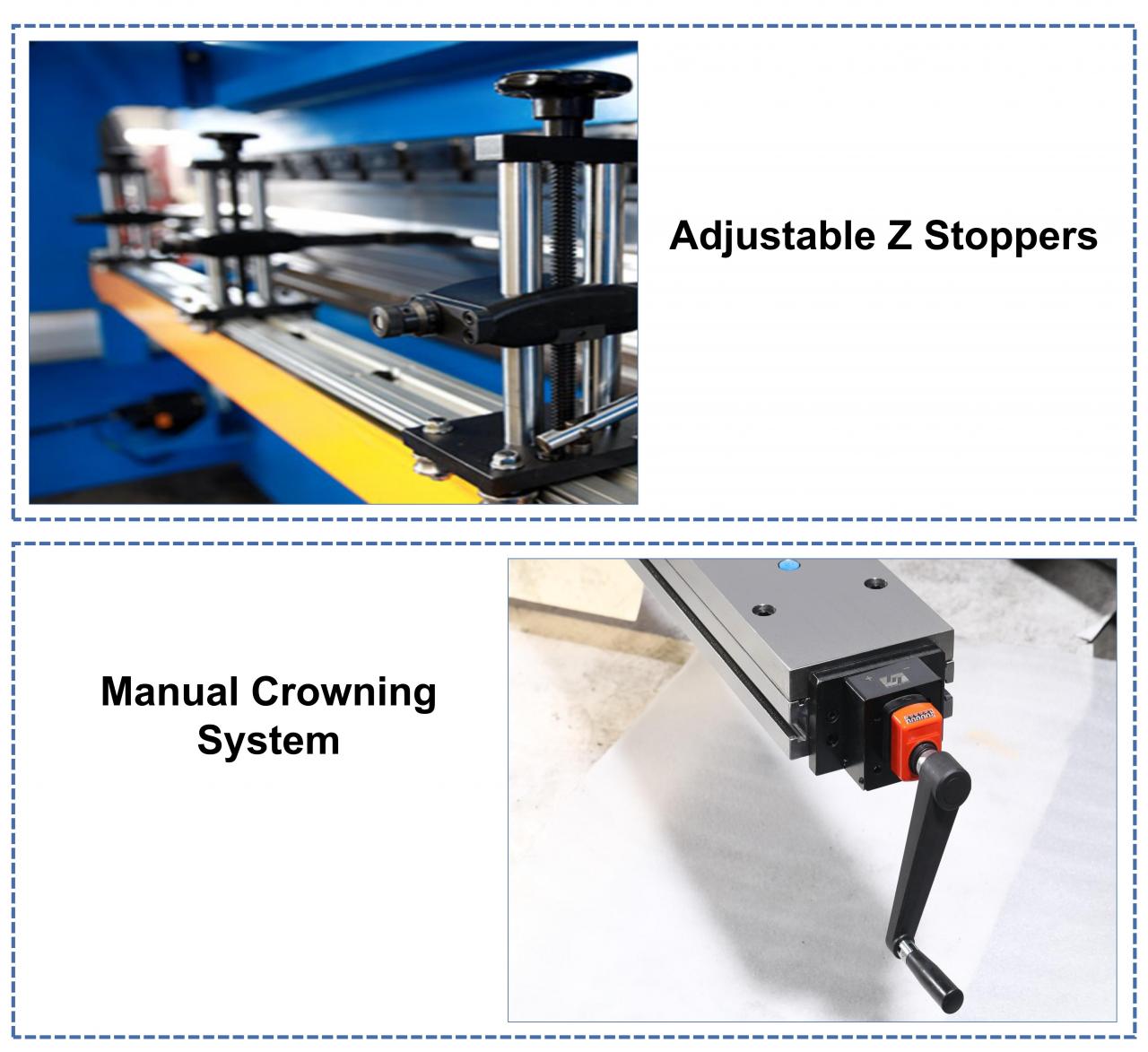

5. وظيفة تعويض المحور V الاختيارية ، واختيار القالب المناسب لثني قطع العمل المعقدة بسهولة.

تحكم الصينية E21 NC

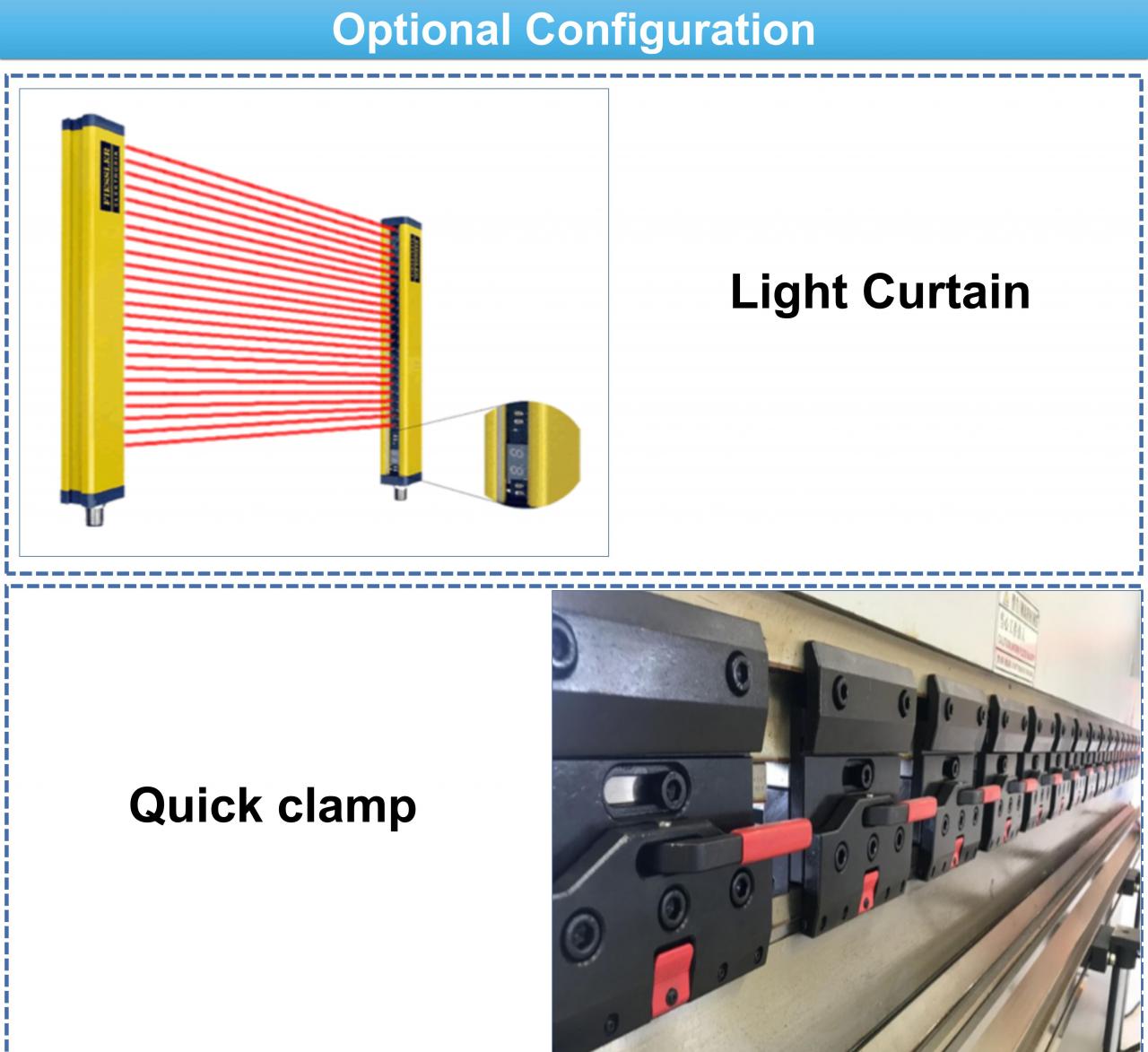

1. يضمن حراس الضوء سلامة المشغلين أثناء التشغيل

2. ضبط التحكم في نظام المحور Y والمحور X ويتحكم محول التردد في تحديد موضعهما.

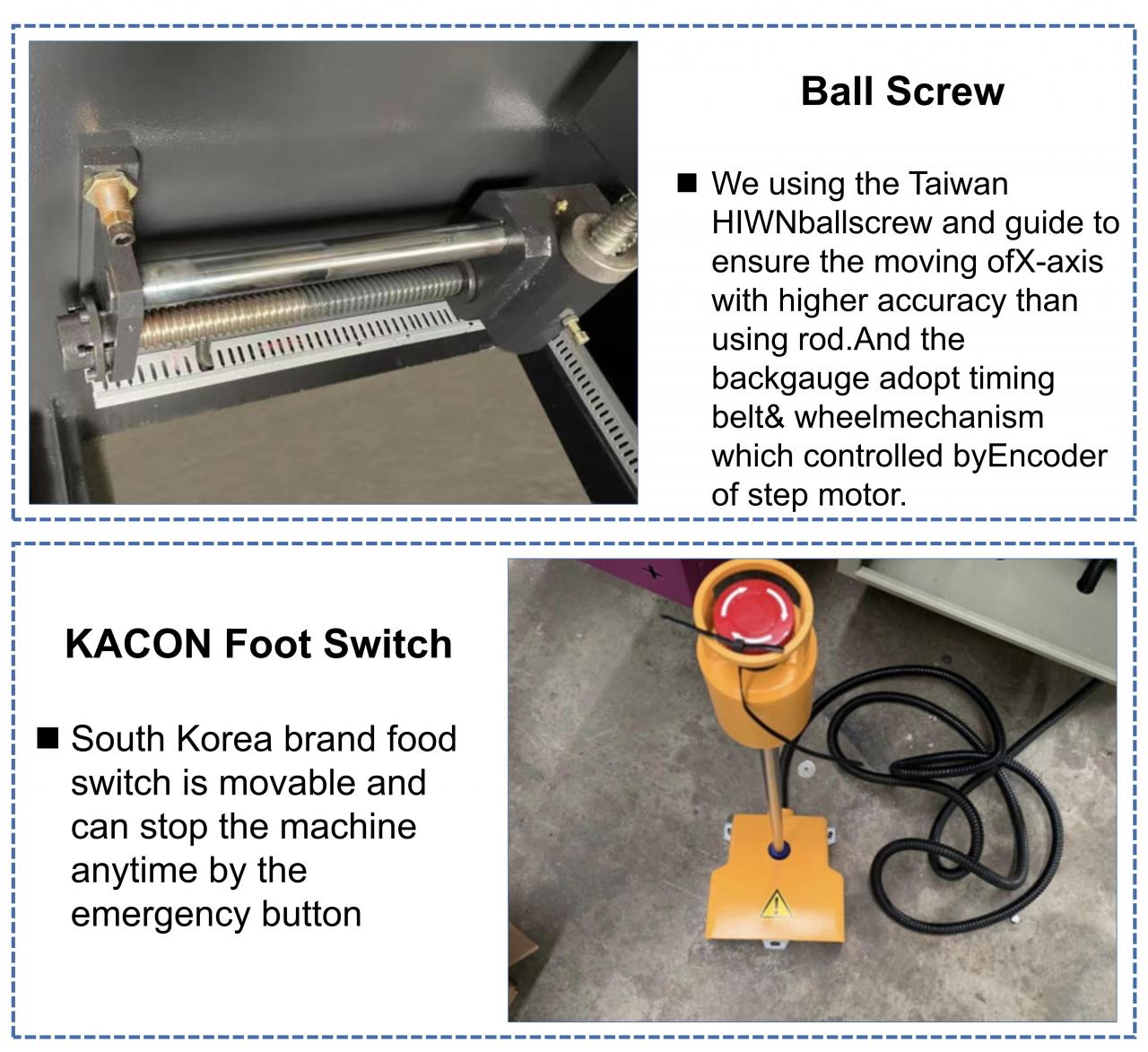

3. سكة التوجيه الخطية ودقة اللولب الكروي 0.01 مم (HIWIN ، تايوان).

4. البناء الصلب أحادي الكتلة.

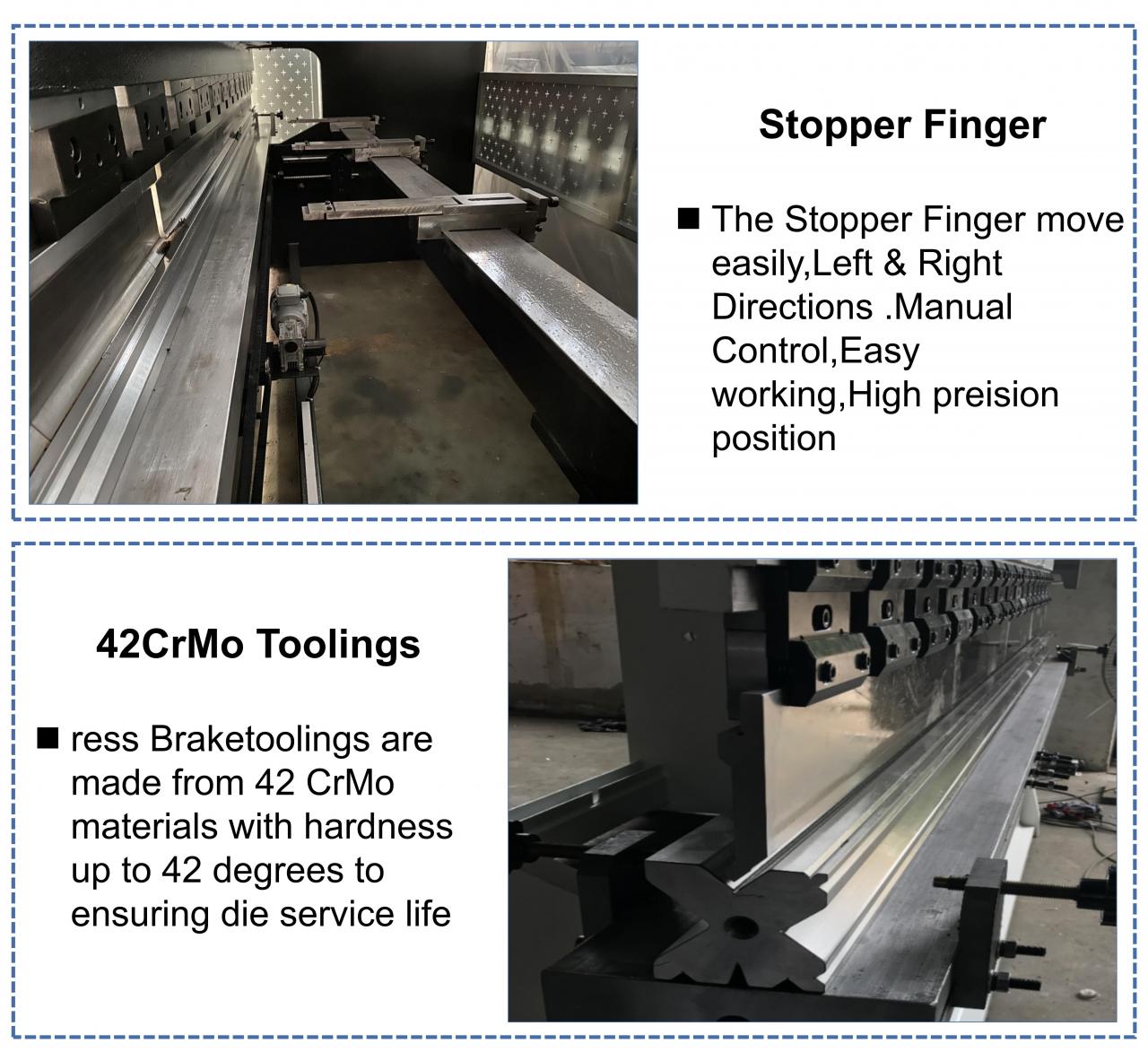

5. أصابع توقف قابل للتعديل.

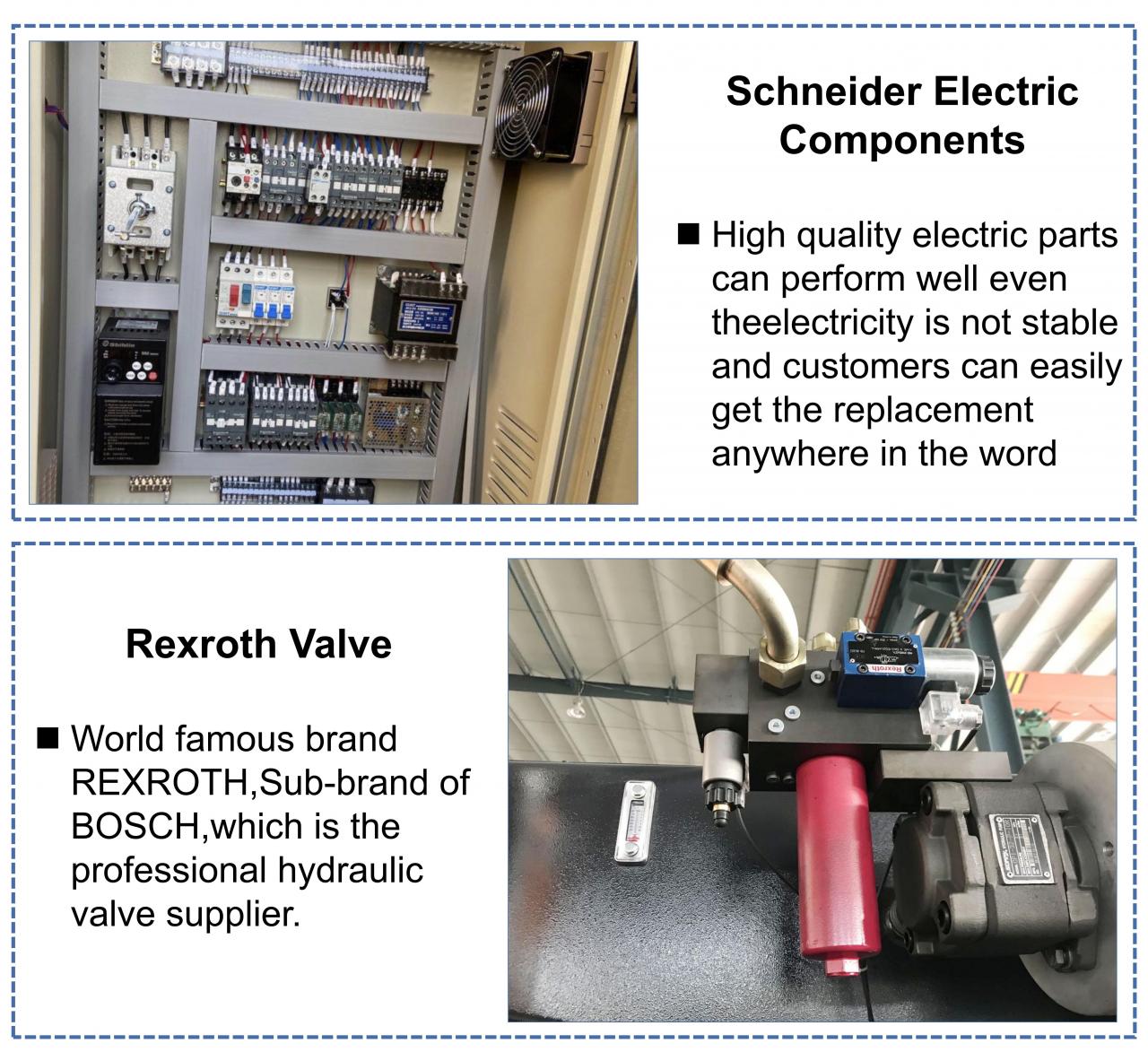

6. معيار كهربائي من شنايدر ، فرنسا.

7. موصلات أنبوب الزيت القياسي من EMB Germany.

8. صمامات قياسية ومضخة زيت من Bosch Rexroth Germany.

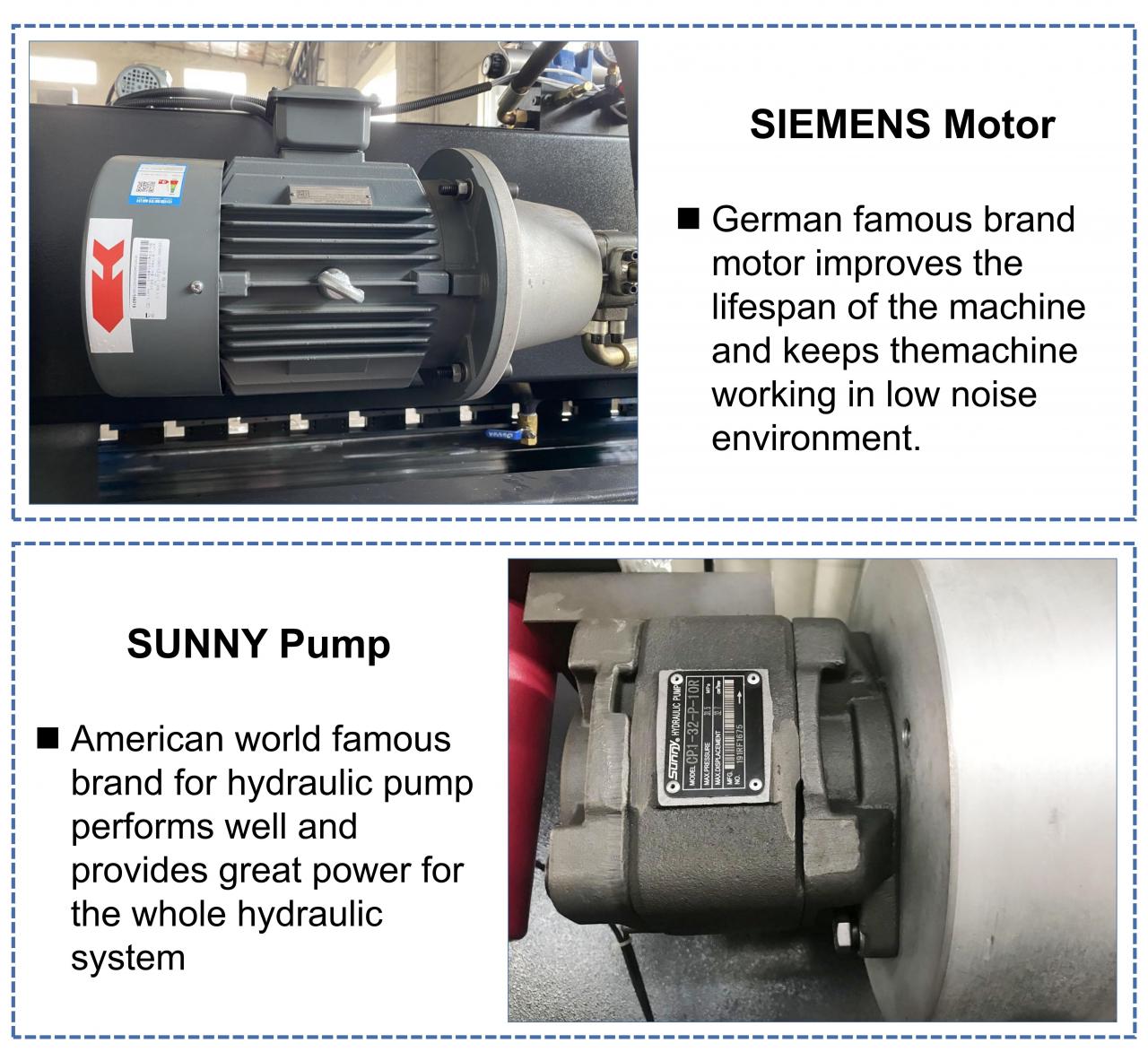

9. محرك رئيسي قياسي من شركة سيمنز الألمانية

10. حماية الزائد الهيدروليكي والكهربائي

نظام تشاينا ESTUN E21 NC

لوحة مربع LCD أحادية اللون عامل متكامل قابل للبرمجة بحرية

التحكم التلقائي في تحديد المواقع (محرك مشترك أو مخترع)

بدل إزاحة المغزل تتابع الوقت الداخلي

عداد المخزون وترحيل الوقت الداخلي

عرض موقف B1ackgauge مع 0.01mm

تقنية التصنيع

العنصر	وحدة	تخصيص
نموذج الآلة		100T-2500	100T-3200	100T-4000
القوة الاسمية	KN	1000	1000	1000
طول طاولة العمل	مم	2500	3200	4000
المسافة بين الأعمدة	مم	1900	2600	3200
عمق الحلق	مم	320	320	320
الأعلى. ضربة الانزلاق	مم	120	120	120
الأعلى. ارتفاع اغلاق	مم	370	370	370
أوقات السفر	الوقت / دقيقة	15	15	15
قوة المحرك الرئيسية	كو	7.5	7.5	7.5
الأعلى. الضغط الهيدروليكي	الآلام والكروب الذهنية	25	25	25
أبعاد المخطط التفصيلي	مم	2500*1600*2400	3200*1600*2500	4000*1600*2500

تفاصيل

• شوط المنزلق (مم): 110 مم
• المستوى التلقائي: شبه تلقائي
• عمق الحلق (مم): 200 مم
• نوع الجهاز: متزامن ، شريط الالتواء ، الفرامل الصحافة NC
• طول طاولة العمل (مم): 2500
• عرض طاولة العمل (مم): 2500 مم
• البعد: 2545x1510x2050
• حالة: جديدة
• معالجة المواد / المعادن: الفولاذ المقاوم للصدأ ، الكربون الصلب ، الألومنيوم
• الأتمتة: تلقائي
• الوزن (كجم): 6500
• قوة المحرك (kw): 5.5 kw
• نقاط البيع الرئيسية: سهولة التشغيل
• الكفالة: 5 سنوات
• الصناعات المطبقة: محلات تصليح الآلات ، مصنع التصنيع ، أعمال البناء
• موقع المعرض: إندونيسيا
• نوع التسويق: منتج عادي
• تقرير اختبار الماكينات: مقدم
• فحص الصادر بالفيديو: متوفر
• ضمان المكونات الأساسية: 5 سنوات
• المكونات الأساسية: المحرك ، المضخة
• المكونات الكهربائية: شنايدر فرنسا
• محرك سيرفو / محرك سيرفو: YASKAWA
• الجهد: 220 فولت / 380 فولت / 415 فولت / 440 فولت / حسب الطلب
• المحرك: سيمنز ألمانيا
• الكرة اللولبية: HIWIN TBI
• الضغط الاسمي (كيلو نيوتن): 1600 كيلو نيوتن
• أقصى فتح: 370 ملم
• مسافة القطب: 1970mm
• اللون: حسب الطلب
