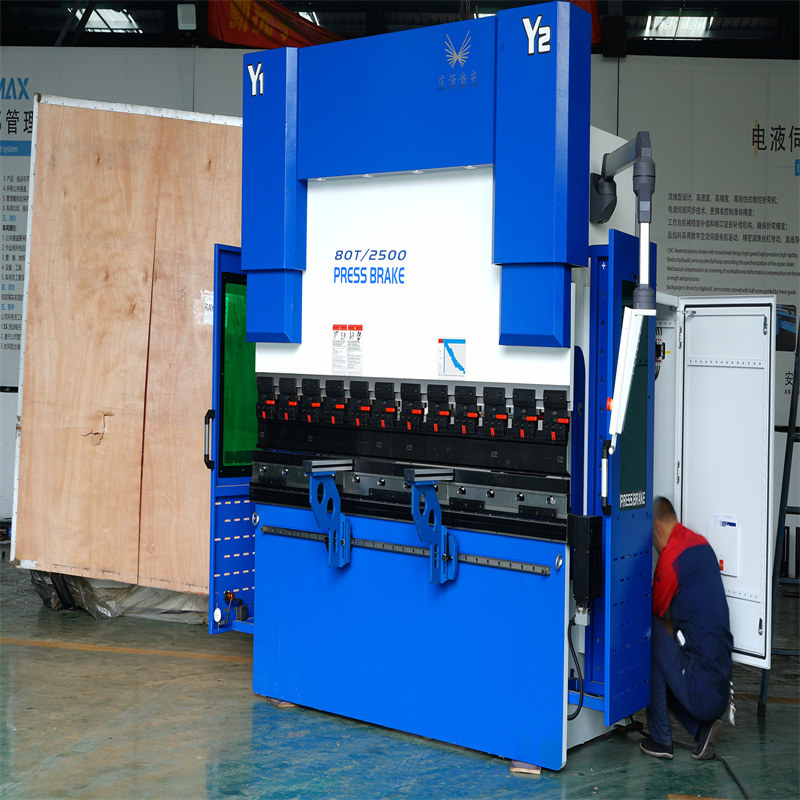

آلة ثني الصفائح المعدنية الهيدروليكية CNC

يكتب	القوة الاسمية	طول المنضدة	المسافة البولنديين	سبث الحلق	سلايدر ترافيل	ماكس مفتوح	قوة	البعد
	(كن)	(مم)	(مم)	(مم)	(مم)	(مم)	(كو)	L * W * H (مم)
30 طن / 1600	300	1600	1280	200	80	285	3	160010001600
35T / 2000	350	2000	1480	200	80	285	4	200011001800
40T / 2200	400	2200	1850	230	100	320	5.5	220012001910
40T / 2500	400	2500	1850	230	100	320	5.5	250012001910
50T / 2500	500	2500	1850	230	100	320	5.5	250012002000
63 طن / 2500	630	2500	1900	250	100	320	5.5	250013002210
63 طن / 2500	630	3200	2500	250	100	320	5.5	320013002210
80 طن / 2500	800	2500	1900	300	100	320	7.5	250014002300
80 طن / 3200	800	3200	2500	320	100	350	7.5	320015002300
100 طن / 3200	1000	2500	1900	320	100	350	7.5	400015002400
100 طن / 4000	1000	3200	2500	320	120	370	7.5	250016002400
100 طن / 3200	1000	4000	3000	320	120	370	7.5	320016002600
125 طن / 3200	1250	3200	2500	320	120	370	7.5	400016002700
125 طن / 4000	1250	4000	3000	320	120	370	7.5	320016002600
160 طن / 3200	1600	3200	2500	320	200	460	11	400016002700
160 طن / 4000	1600	4000	3000	320	200	460	11	320016002600
160 طن / 5000	1600	5000	4000	320	200	460	11	400016002700
160 طن / 6000	1600	6000	4940	320	200	460	11	320017002700
200 طن / 3200	2000	3200	2500	320	200	460	11	400017002800
200 طن / 4000	2000	4000	3000	320	200	460	11	500019003100
200 طن / 5000	2000	5000	4000	320	200	460	11	600019003200
200 طن / 6000	2000	6000	5000	320	200	460	11	320019502800
250 طن / 3200	2500	3200	2500	400	250	590	18.5	400019502800
250 طن / 4000	2500	4000	3000	400	250	590	18.5	500019503000
250 طن / 5000	2500	5000	4000	400	250	590	18.5	600019503300
250 طن / 6000	2500	6000	5000	400	250	590	18.5	320020003200
300 طن / 3200	3000	3200	2500	400	250	590	22	400020003400
300 طن / 4000	3000	4000	4000	400	250	590	22	500020003400
300 طن / 5000	3000	5000	5000	400	250	590	22	600020003400
300 طن / 6000	3000	6000	2530	400	250	590	22	320020003450
400 طن / 4000	4000	4000	3000	400	250	590	30	400020003450
400 طن / 5000	4000	5000	4000	400	250	590	30	500020003450
400 طن / 6000	4000	6000	5000	400	250	590	30	600020003450
500 طن / 5000	5000	5000	4000	400	250	590	45	505035003700
500 طن / 6000	5000	6000	5000	400	320	590	45	605035003700
600 طن / 4000	6000	4000	3000	400	320	590	55	405045003700
600 طن / 6000	6000	6000	5000	400	320	590	55	605045003700
800 طن / 6000	8000	6000	5000	400	320	590	55	630045006000

1. الهيكل يستخدم الأجزاء الهيكلية الفولاذية ، الألواح الرأسية اليمنى واليسرى ، طاولة العمل ولوحة الضغط ملحومة في هيكل كامل. بعد اللحام ، يتم التخلص من الضغط الداخلي عن طريق التقسية ، وبالتالي فإن الصلابة الإجمالية عالية والاستقرار مرتفع.

2. يتم تحليل المكونات الرئيسية مثل جسم الطائرة والمنزلق بواسطة برنامج تحليل العناصر المحدودة ANSYS لضمان ثبات أداة الآلة.

3. نقل علوي هيدروليكي ومستقر وثابت.

4. الكتلة الميكانيكية وقضيب الالتواء متزامنان بدقة عالية.

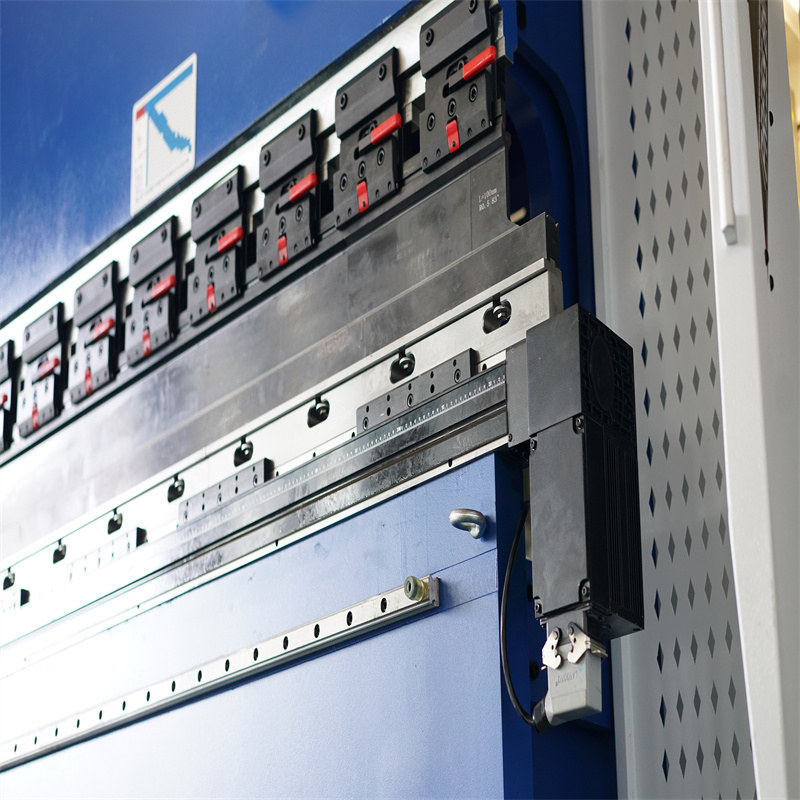

5. يمكن أن يكون اللولب الكروي Shangyin التايواني والموجه الخطي بدقة 0.02mm. يتم التحكم في مسافة المقياس الخلفي وشوط المنزلق بواسطة نظام CNC ، وهو مريح وسريع.

6. تخضع أسطوانات Jining Taifeng للتطريق ، والتبريد ، والتلطيف ، والطحن الدقيق ، والطلاء الصلب بالكروم وغيرها من العمليات ، ومجهزة بموانع تسرب خارجية للتغلب على تسرب الزيت.

7. يعتمد النظام الهيدروليكي النظام الهيدروليكي المتكامل لدائرة الزيت الألمانية Bosch Rexroth ، مما يقلل من تركيب خط الأنابيب وله مظهر جميل وبسيط.

8. يتم اختيار المكونات الهيدروليكية من ألمانيا لضمان استقرار تشغيل أداة الآلة.

9. تعتمد هذه الآلة على مزود طاقة نظام ثلاثي الأطوار من Siemens الألمانية (380V) لإمداد الطاقة ، ويتم توفير جهد دائرة التحكم (220 فولت) بواسطة محول التحكم Schneider ، ومصدر طاقة التيار المستمر المطلوب لصمام الملف اللولبي لدائرة التنفيذ.
