مكبس الضغط باستخدام الحاسب الآلي مع آلة الانحناء المتزامن الكهروهيدروليكي الكهروضوئي

مكبس هيدروليكي كهربائي

تتميز مكابح الضغط RAYMAX بنظام التتويج CNC لتحسين الجودة ، ونظام قياس خلفي مؤازر لـ
سرعات زائدة ووحدة تحكم رسومية ثلاثية الأبعاد قادرة على محاكاة تسلسلات الانحناء ونقاط الاصطدام. كما تمتاز أيضًا بسرعات العمل المتزايدة ، والسكتة الدماغية ، وضوء النهار ، وقدرات الضغط لآلات سلسلة GENIUS. المستقبل - نتيجة لارتفاع تكاليف الطاقة وزيادة فعالية محركات الأقراص التي يتم التحكم فيها بسرعة عالية من حيث التكلفة والمقدمة في السوق ، فإن الحلول متغيرة السرعة في تقدم.

مواصفات المنتج

يكتب	63 طن / 2500	80 طن / 3200	100 طن / 3200	160 طن / 3200	200 طن / 3200	250 طن / 3200	300 طن / 3200
القوة الاسمية (كن)	630	800	1000	1600	2000	2500	3000
طول الانحناء (مم)	2500	3200	3200	3200	3200	2700	3200
المسافة العمودية (مم)	1900	2700	2700	2700	2700	2700	2700
عمق الحلق (مم)	350	350	400	400	400	400	400
السفر المنزلق (مم)	170	170	200	200	200	200	200
ماكس الافتتاح (مم)	380	380	420	420	420	420	420
الطاقة الرئيسية (Kw)	5.5	7.5	7.5	11	15	15	22
الاسطوانات المزدحمة	2	3	3	3	3	3	3
محاور التحكم	3+1	3+1	3+1	3+1	3+1	3+1	3+1
السفر المحور X (مم)	500	500	500	500	500	500	500
سرعة المحور X (مم / ثانية)	200	200	200	200	200	200	200
البعد الزائد (كسوكس) (مم)	3100 × 1450 × 2050	3500 × 1550 × 2100	3500 × 1580 × 2400	3500 × 1650 x2500	3500 × 1680 x2550	3500 × 1700 x2600	3500 × 1800 x2730
الوزن (طن)	5.8	7.8	8.5	11	14.2	15.6	16.8

تكوين المنتج

نظام التحكم DA-53T

* التنقل باللمس "مفتاح التشغيل السريع"

* شاشة ملونة عالية الدقة مقاس 10.1 بوصة بتقنية TFT

* ما يصل إلى 4 محاور (Y1، Y2 + 2 aux. ax.)

* التحكم في التتويج

* مكتبة الأدوات / المواد / المنتجات

* التحكم المؤازرة وعاكس التردد

* خوارزميات تحكم متقدمة في المحور Y لصمامات الحلقة المغلقة وكذلك الصمامات المفتوحة.

* TandemLink (خيار)

* وصلة ذاكرة USB

* برنامج Profile-T غير متصل بالإنترنت

تحامل سريع

* قوالب سفلية قياسية مزدوجة على شكل V بأحجام مختلفة وفتحات ذات أشكال مختلفة للاختيار ، مريحة لتبادل القوالب ، قادرة على ثني الألواح العادية ، مع منضدة عمل CNC double-V عالية التكلفة ، مريحة لتركيب قوالب مجزأة.

تايوان HIWIN الكرة اللولبية والسكك الحديدية دليل خطي

* مُجهزة بمسمار كروي HIWIN التايواني وقضيب توجيه خطي ، يعتمد المقياس الخلفي على هيكل هيكل التثبيت الأفقي مع ثبات عالٍ ، وقضيب توجيه مزدوج ، ودقة عالية ، ومحرك المحور X ، ونظام CNC الأوتوماتيكي

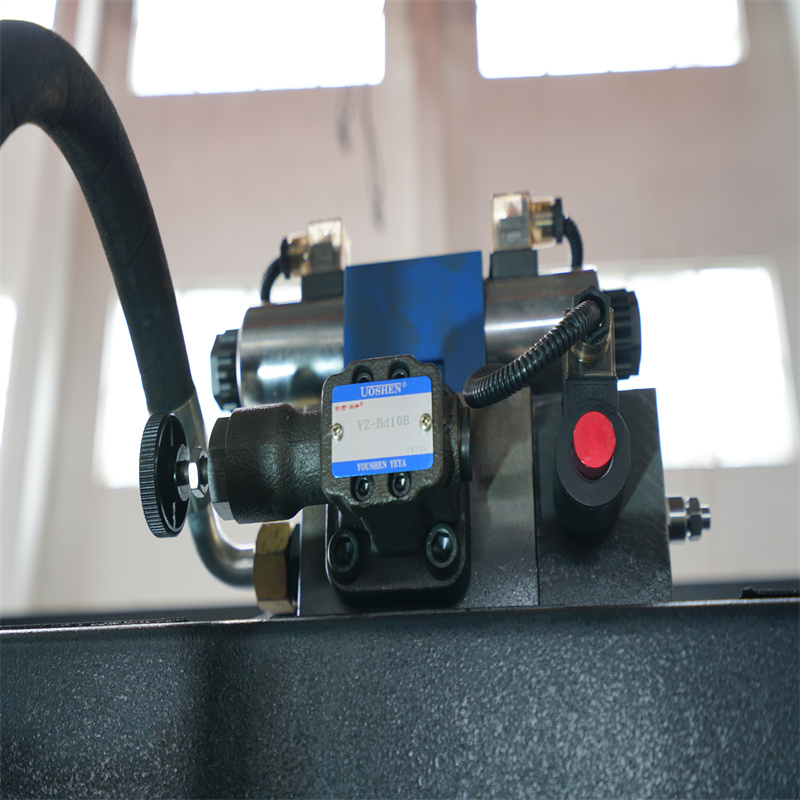

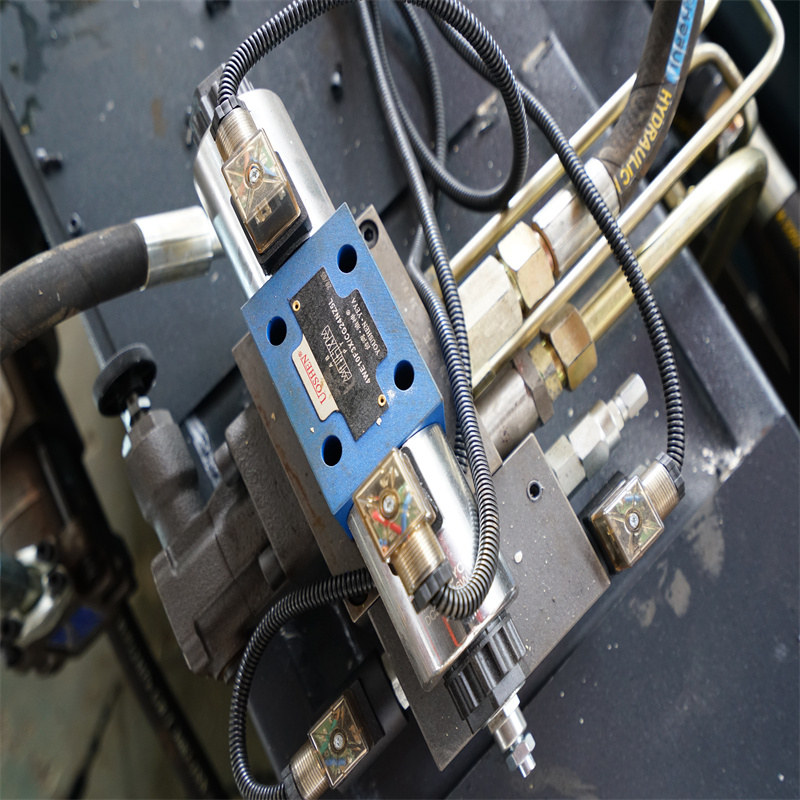

مجموعة القيمة الهيدروليكية العالمية الشهيرة

اعتماد أفضل جودة صمام أسطواني BOSCH REXROTH ألمانيا لضمان الأداء العالي والموثوقية العالية ، وعدم التسرب والخطأ.

V- المحور الميكانيكي Crowing

صرخة ميكانيكية بمحور V ، مما يحسن دقة زاوية الانحناء والخطية

محرك سيمنز

يضمن عمر خدمة الماكينة ، ويقلل من الضوضاء عند العمل

التبديل القدم

* إنه متحرك ويمكنه إيقاف العملية في أي وقت تريده عن طريق زر الطوارئ. تحسين عمر الخدمة والحساسية الاختيارية. إنه أكثر موثوقية.

إصبع قياس الظهر اليدوي

* 2 إلى 5 أصابع قياس خلفي (قياسي 3)

0il مضخة

* العلامة التجارية العالمية الأمريكية الشهيرة للمضخة الهيدروليكية. إنه يعمل بشكل جيد ويوفر قوة كبيرة للنظام بأكمله. يضمن استخدام مضخة Sunny عمر خدمة المضخة وضوضاء عمل أقل.

أدوات 42CrMo

* القوالب مصنوعة من فولاذ 42CrMo ، صلابة بعد المعالجة الحرارية تصل إلى 42 درجة ، مما يضمن عمر خدمة القالب

إسبانيا FAGOR مقضب المسطرة

* يتم إرسال إشارة موضع المنزلق إلى وحدة التحكم بواسطة مسطرة FAGOR Grating من أسبانيا ، ثم تقوم وحدة التحكم CNC بضبط كمية خزان الوقود عن طريق تغيير حجم فتح الصمام المتزامن ، ومن ثم التحكم في شريط التمرير (Y1 ، Y2) الذي يعمل على نفس التردد ، مع الحفاظ على التوازي حالة منضدة العمل.

خزانة قوية

* شنايدر إلكتريك الفرنسية لضمان استقرار الماكينة ، ومحرك مؤازر Estun للتحكم في دقة محاور X و Y.

*باب مفتوح

* انقطاع التيار الكهربائي

تفاصيل

• شوط المنزلق (مم): 120 مم
• المستوى التلقائي: أوتوماتيكي بالكامل
• عمق الحلق (مم): 320 مم
• نوع الجهاز: متزامن
• طول طاولة العمل (مم): 3200
• عرض طاولة العمل (مم): 3200 مم
• البعد: 3500x1700x2200mm
• حالة: جديدة
• مكان المنشأ: الصين
• معالجة المواد / المعادن: النحاس / النحاس ، الفولاذ المقاوم للصدأ ، سبائك ، الكربون الصلب ، الألومنيوم
• الأتمتة: تلقائي
• خدمات إضافية: قص للطول
• العام: 2021
• الوزن (كجم): 2800
• قوة المحرك (kw): 13.5 kw
• نقاط البيع الرئيسية: تلقائي
• الضمان: سنتان
• الصناعات المطبقة: الفنادق ، محلات الملابس ، محلات مواد البناء ، محلات تصليح الآلات ، مصنع التصنيع ، مصنع الأغذية والمشروبات ، المزارع ، المطاعم ، الاستخدام المنزلي ، البيع بالتجزئة ، متجر المواد الغذائية ، محلات الطباعة ، أعمال البناء ، الطاقة والتعدين ، محلات الأطعمة والمشروبات شركة اعلانات اخرى
• موقع المعرض: لا شيء
• نوع التسويق: منتج جديد 2021
• تقرير اختبار الماكينات: مقدم
• فحص الصادر بالفيديو: متوفر
• ضمان المكونات الأساسية: سنتان
• المكونات الأساسية: تحمل ، محرك ، مضخة ، PLC ، محرك
• نظام التحكم CNC: DA53T
• الوظيفة: ثني الصفائح المعدنية
• قوة: 13kw
• اسم المنتج: اضغط على الفرامل
