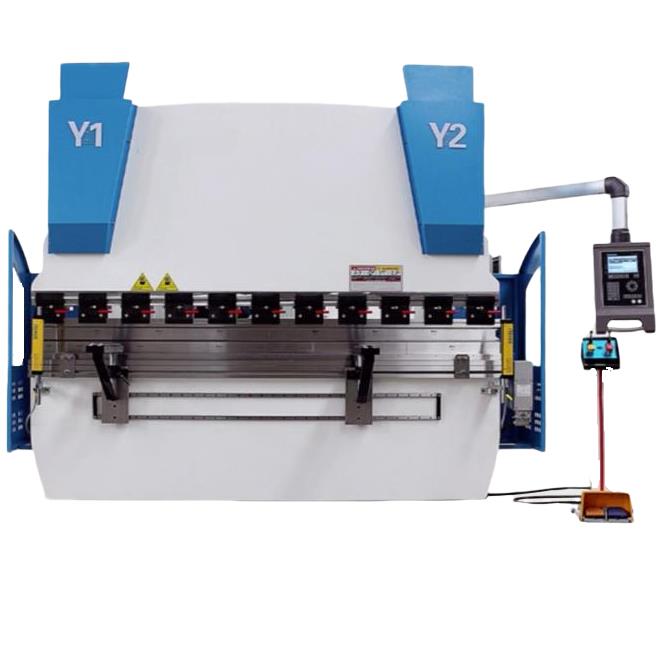

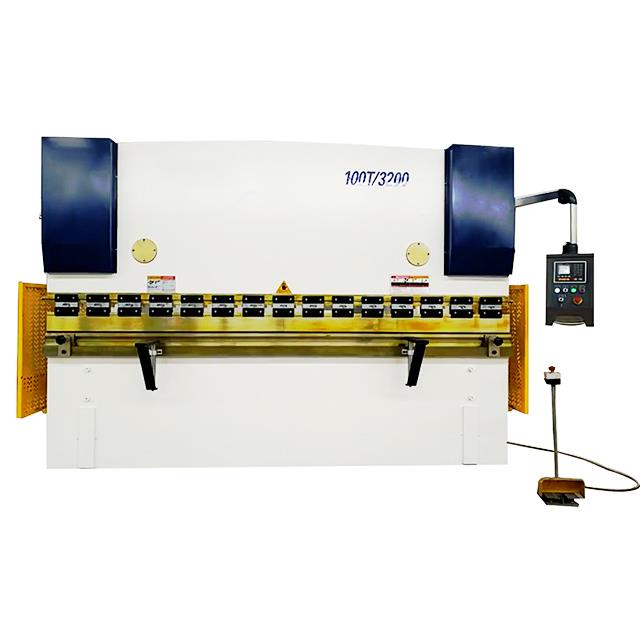

الفرامل الهيدروليكية الصحافة 3 متر 160 طن عالية الجودة آلة الانحناء باستخدام الحاسب الآلي Wc67y

وصف المنتج

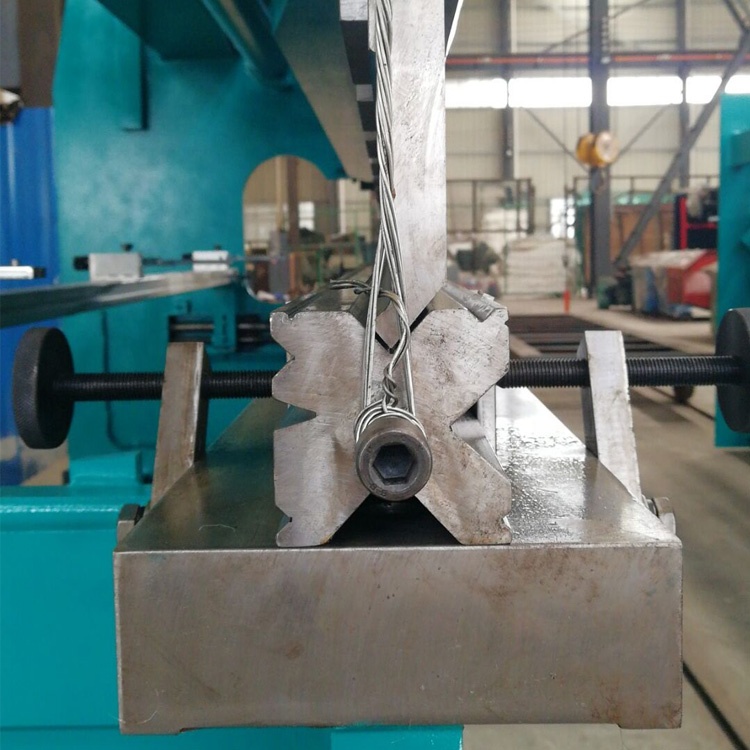

آلة ثني CNC للضغط الهيدروليكي مع مقياس خلفي دقيق ، محرك سيرفو ، حماية أمان ، مشبك سريع ، لولب كروي ودليل خطي. كلها من ألمانيا والولايات المتحدة وهولندا وإيطاليا أجزاء العلامة التجارية. يمكن تصنيع سمك وطول الانحناء حسب الطلب.

مقياس خلفي عالي الدقة

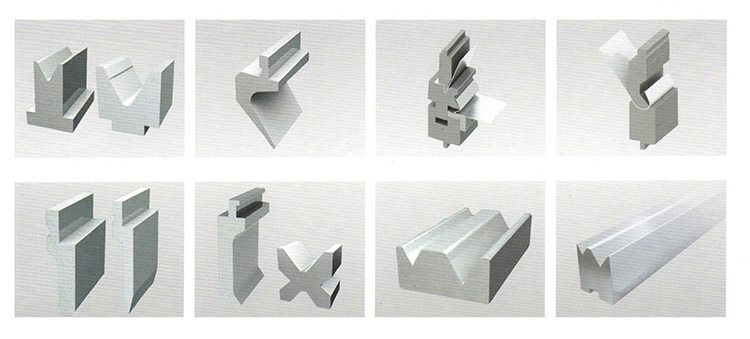

رسومات كوتابل

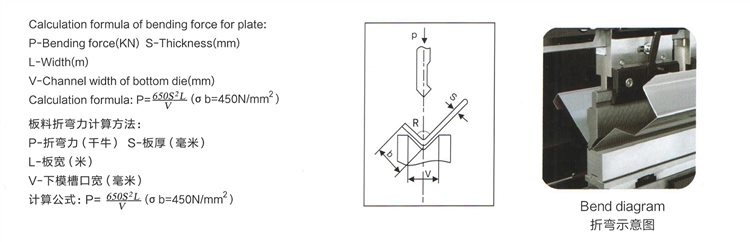

طريقة حساب قوة ثني الصفائح


WC67Y / K اضغط على الفرامل

• التحكم في محرك سيرفو
• تخزين ما يصل إلى 100 برنامج
• ما يصل إلى 25 ثنيًا لكل برنامج
• مكتبة الأدوات وبرنامج الأدوات
• برنامج زاوية الانحناء التلقائي
• أكبر سرعة الكبش و backgahge
• دقة عالية في الانحناء وتحديد المواقع

ميزات WC67Y / K

• يحقق هيكل الآلة الملحومة صلابة عالية. تم تصميم الجهاز بواسطة برنامج ANSYS الذي يمكن أن يضمن موثوقية ودقة مكبس الضغط.
• يتم التحكم في محركات المقياس الخلفي بواسطة العاكس ، والذي يمكن أن يحقق دقة عالية في تحديد المواقع من backguage وذاكرة الوصول العشوائي عن طريق تغيير التردد والجهد للمحرك.
• تعد الخرامة والقوالب المختلفة اختيارية وفقًا لمتطلبات العميل ، مثل قالب Multi-V ، قالب نصف قطر ، قالب معقوفة ، إلخ ، سيتم تضمين مجموعة واحدة من الثقب والقالب القياسي الكامل مجانًا.
• يمكن برمجة المحور X (Backgahge) والمحور Y (ضربة Ram أو شوط الأسطوانة) بواسطة وحدة التحكم في نظام E21 ، والتي يمكنها تخزين ما يصل إلى 40 مجموعة من البرامج. يتوافق واقي الأمان المعدني الجانبي والخلفي مع معايير السلامة الأوروبية.
• يمكن حماية الحمل الزائد الهيدروليكي عن طريق صمام الفائض ، ويمكن تنظيم ضغط النظام عن طريق مفتاح الضغط بسهولة.
• يمكن لمفتاح القدم مع زر الطوارئ إيقاف الماكينة فور وقوع الحادث.

يكتب	الضغط الاسمي	طول المنضدة	تباعد العمود	عمق الحلق	انزلاق السكتة الدماغية	ماكس مفتوح	قوة المحرك	أبعاد
	（KN）	(مم)	(مم)	(مم)	(مم)	(مم)	(كو)	(مم)
WC67Y- 40 طن / 2200	400	2200	1775	250	100	320	5.5	2300 × 1500 × 2000
WC67Y- 40 طن / 2500	400	2500	1975	250	100	320	5.5	2600 × 1500 × 2000
WC67Y - 63 طن / 2500	630	2500	2095	250	120	360	5.5	2600 × 1600 × 2300
WC67Y- 63 طن / 3200	630	3200	2570	250	120	360	5.5	3300 × 1600 × 2300
WC67Y- 80 طن / 3200	800	3200	2565	320	120	360	7.5	3300 × 1700 × 2300
WC67Y- 80 طن / 4000	800	4000	3165	320	120	360	7.5	4100 × 1700 × 2300
WC67Y- 100 طن / 3200	1000	3200	2560	320	120	360	7.5	3300 × 1800 × 2400
WC67Y - 100 طن / 4000	1000	4000	3165	320	120	360	7.5	4100 × 1800 × 2500
WC67Y- 125 طن / 3200	1250	3200	2550	320	120	360	7.5	3250 × 1920 × 2450
WC67Y - 125 طن / 4000	1250	4000	3450	320	120	360	7.5	4100 × 1920 × 2500
WC67Y - 160 طن / 3200	1600	3200	2540	320	180	440	11	3300 × 1600 × 2600
WC67Y - 160 طن / 4000	1600	4000	3140	320	180	440	11	4100 × 2000 × 2600
WC67Y - 160 طن / 6000	1600	6000	4740	320	180	440	11	6100 × 2000 × 2600
WC67Y - 200 طن / 3200	2000	3200	2540	320	250	530	11	3300 × 2100 × 2800
WC67Y - 200 طن / 4000	2000	4000	3140	320	250	530	15	4100 × 2100 × 2900
WC67Y - 200 طن / 5000	2500	5000	3120	400	250	530	15	5100 × 2100 × 3000
WC67Y - 250 طن / 4000	2500	4000	3120	400	250	560	18.5	4100 × 2200 × 3500
WC67Y - 250 طن / 5000	2500	5000	3920	400	250	560	18.5	5100 × 2200 × 3500
WC67Y - 250 طن / 6000	2500	6000	4720	400	250	560	18.5	6100 × 2200 × 3500
WC67Y - 300 طن / 5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WC67Y - 300 طن / 6000	3000	6000	4710	400	250	560	22	6100 × 2600 × 4000
WC67Y - 300 طن / 7000	3000	7000	5620	400	250	560	22	7100 × 2600 × 4400
WC67Y - 350 طن / 6000	3500	6000	5100	400	250	560	30	6100 × 2600 × 4200
WC67Y - 350 طن / 7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WC67Y - 400 طن / 4000	4000	4000	3100	400	300	620	30	4100 × 2700 × 3800
WC67Y - 400 طن / 6000	4000	6000	4280	400	320	630	30	6100 × 2800 × 4200
WC67Y- 500 طن / 5000	5000	5000	4100	400	320	630	37	5100 × 3000 × 4400
WC67Y- 500 طن / 6000	5000	6000	4820	400	320	630	37	6100 × 3000 × 4700
WC67Y- 500 طن / 7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WC67Y - 600 طن / 6000	6000	6000	4820	400	320	630	45	6100 × 2965 × 4700
WC67Y - 600 طن / 7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

اضغط على الفرامل WE67K

آلة الثني CNC لضغط المؤازرة الكهروهيدروليكي من سلسلة WE67K تتبنى اللحام المتكامل وهيكل المعالجة المتكامل.

يتم تحليل المكونات الرئيسية للجسم باستخدام برنامج ANSYS لتحليل العناصر المحدودة ، والذي يضمن الموثوقية والدقة الشاملة لأداة الماكينة.

تخترق أسطوانة الزيت الرئيسية على كلا الجانبين وضع التحكم في السكتة الدماغية لآلة الانحناء الميكانيكية التقليدية وتعتمد وضع التحكم في الحلقة المغلقة المكون من صمام مؤازر كهربائي هيدروليكي مستورد من ألمانيا ومسطرة صريف مستوردة من ألمانيا.

ميزات WE67YK

• تكوين متقدم ، دقة عالية وكفاءة عالية ، مكبس هيدروليكي CNC
• هيكل اللحام الشامل
• نظام المؤازرة الكهروهيدروليكي ، حلقة مغلقة cotrol تزامن المنزلق
• آلية التتويج المزدوجة
• التكوين القياسي مع 3 1 محاور:
  Y1 (من الأعلى إلى الأسفل للأسطوانة اليسرى)
  Y2 (الاسطوانة اليمنى من أعلى إلى أسفل)
  X (الأمام والخلف من backguge)
  V (التتويج الهيدروليكي)

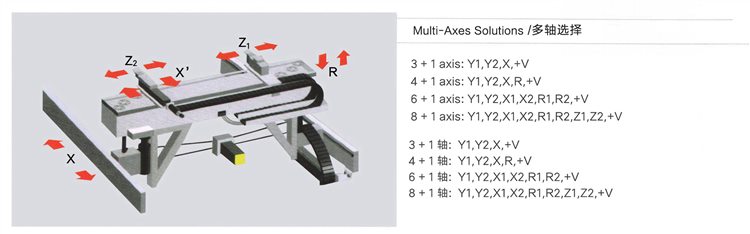

• نظام المقياس الخلفي اختياري:
  4axes Backgauge (X. R ، Z1. Z2)
  مقياس خلفي 5 محاور (XR Z1. Z2، X ')
  مقياس خلفي 6 محاور (X1. X2. R1. R2، Z1. Z2)

يكتب	الضغط الاسمي	طول المنضدة	تباعد العمود	عمق الحلق	انزلاق السكتة الدماغية	ماكس مفتوح	قوة المحرك	أبعاد
	（KN）	(مم)	(مم)	(مم)	(مم)	(مم)	(كو)	(مم)
WE67K-40t / 2200	400	2200	1775	250	175	320	5.5	2300 × 1500 × 2000
WE67K-40t / 2500	400	2500	1975	250	175	320	5.5	2600 × 1500 × 2000
WE67K-63t / 2500	630	2500	2095	250	175	360	5.5	2600 × 1600 × 2300
WE67K-63t / 3200	630	3200	2570	250	175	360	5.5	3300 × 1600 × 2300
WE67K-80 طن / 3200	800	3200	2565	320	175	360	7.5	3300 × 1700 × 2300
WE67K-80t / 4000	800	4000	3165	320	175	360	7.5	4100 × 1700 × 2300
WE67K-100 طن / 3200	1000	3200	2560	320	215	360	7.5	3300 × 1800 × 2400
WE67K-100t / 4000	1000	4000	3165	320	215	360	7.5	4100 × 1800 × 2500
WE67K-125 طن / 3200	1250	3200	2550	320	215	360	7.5	3250 × 1920 × 2450
WE67K-125 طن / 4000	1250	4000	3450	320	215	360	7.5	4100 × 1920 × 2500
WE67K-160 طن / 3200	1600	3200	2540	320	215	440	11	3300 × 1600 × 2600
WE67K-160 طن / 4000	1600	4000	3140	320	215	440	11	4100 × 2000 × 2600
WE67K-160 طن / 6000	1600	6000	4740	320	215	440	11	6100 × 2000 × 2600
WE67K-200 طن / 3200	2000	3200	2540	320	215	530	11	3300 × 2100 × 2800
WE67K-200t / 4000	2000	4000	3140	320	215	530	15	4100 × 2100 × 2900
WE67K-200 طن / 5000	2500	5000	3120	400	215	530	15	5100 × 2100 × 3000
WE67K-250 طن / 4000	2500	4000	3120	400	215	560	18.5	4100 × 2200 × 3500
WE67K-250 طن / 5000	2500	5000	3920	400	215	560	18.5	5100 × 2200 × 3500
WE67K-250 طن / 6000	2500	6000	4720	400	250	560	18.5	6100 × 2200 × 3500
WE67K-300 طن / 5000	3000	5000	39100	400	250	560	22	5100 × 2600 × 4000
WE67K-300 طن / 6000	3000	6000	4710	400	250	560	22	6100 × 2600 × 4000
WE67K-300 طن / 7000	3000	7000	5620	400	250	560	22	7100 × 2600 × 4400
WE67K-350 طن / 6000	3500	6000	5100	400	250	560	30	6100 × 2600 × 4200
WE67K-350 طن / 7000	3500	7000	5620	400	250	560	30	7100 × 2600 × 4500
WE67K-400t / 4000	4000	4000	3100	400	300	620	30	4100 × 2700 × 3800
WE67K-400 طن / 6000	4000	6000	4280	400	320	630	30	6100 × 2800 × 4200
WE67K-500t / 5000	5000	5000	4100	400	320	630	37	5100 × 3000 × 4400
WE67K-500t / 6000	5000	6000	4820	400	320	630	37	6100 × 3000 × 4700
WE67K-500t / 7000	5000	7000	5620	400	320	630	37	7100 × 3000 × 4900
WE67K-600t / 6000	6000	6000	4820	400	320	630	45	6100 × 2965 × 4700
WE67K-600t / 7000	6000	7000	5620	400	320	630	55	7100 × 2965 × 4900

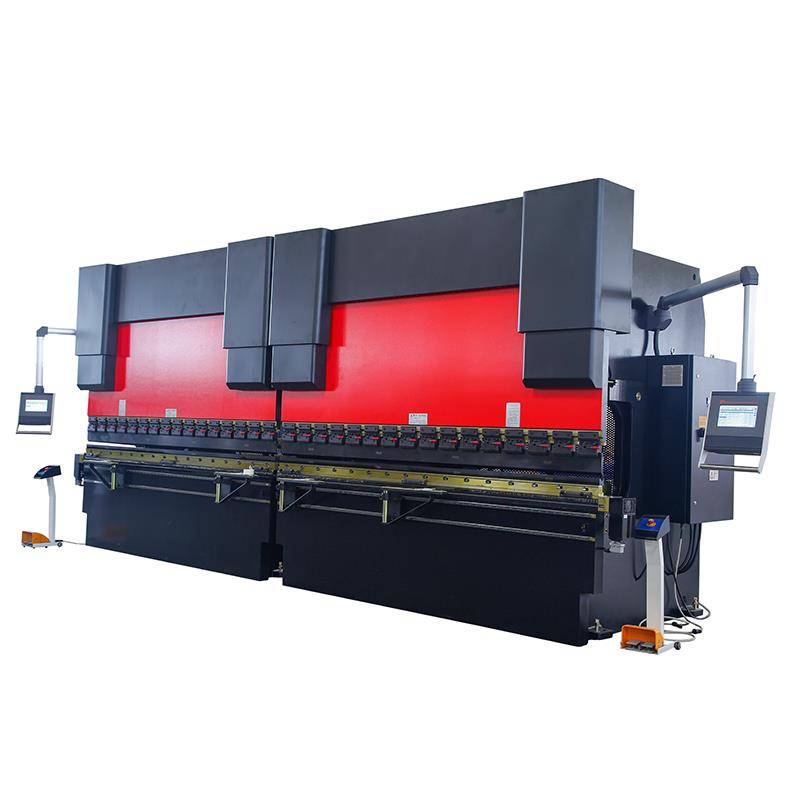

الفرامل الصحافة جنبا إلى جنب

• تم اختيار إطارين رئيسيين (WC67Y / WE67K) لتكوين المعدات المتزامنة لربط الجهاز المزدوج.
• آلة الثني المزدوجة الآلة يمكنها معالجة قطع الشغل الطويلة للغاية ، وهي مناسبة بشكل خاص لبناء المدن ، عمود إنارة الطرق السريعة ، القطب الكهربائي وما إلى ذلك.
• يمكن أيضًا استخدام النوعين من الأدوات الآلية بشكل منفصل لتحسين كفاءة الإنتاج ومجهزان بآلية تعويض الانحراف.
• تعتمد الآلية المتزامنة كتلة ميكانيكية سائلة وكتلة ميكانيكية.
• تم دمج هذه الآلة بمجموعتين من مكابح الضغط 400 طن.
• التحكم الترادفي يحقق العمل المتزامن. تم الجمع بين آلة واحدة من خلال طاولة العمل ولوحة الحائط اليمنى واليسرى.
• بسبب النقل ، نعتمد الهيكل المركب. يتمتع الحامل بصلابة قوية ، وقد تم تركيب أسطوانتين على لوحة الحائط اليمنى واليسرى ، وكان النظام الهيدروليكي تحت تأثير النظام الكهربائي ، وعمل الكبس على العمل. على الكبش ، توجد قوالب علوية ، عند لمس القوالب العلوية والقوالب السفلية ، سيرفع النظام الضغط ويشكل قطع العمل.
• مع قوالب مختلفة وتحت أنواع مختلفة من الانحناء ، يمكن أن تحصل على أشكال مختلفة من قطع العمل. الجودة مستقرة و
  موثوق بها.

يكتب	الضغط الاسمي	طول المنضدة	تباعد العمود	عمق الحلق	انزلاق السكتة الدماغية	ماكس مفتوح
	（KN）	(مم)	(مم)	(مم)	(مم)	(مم)
WE67K-500t / 5000	5000	5000	4100	400	320	630
WE67K-500t / 6000	5000	6000	4820	400	320	630
WE67K-500t / 7000	5000	7000	5620	400	320	630
WE67K-600t / 6000	6000	6000	4820	400	320	630
WE67K-600t / 7000	6000	7000	5620	400	320	630
WE67K-700t / 8000	7000	8000	5300	400	320	630
WE67K-700t / 10000	7000	10000	5300	400	320	630
WE67K-800 طن / 8000	8000	8000	5300	400	320	630
WE67K-1000 طن / 10000	10000	10000	5300	400	320	630
WE67K-1000 طن / 12000	10000	12000	5300	400	320	630
WE67K-1200 طن / 12000	12000	12000	5300	400	320	630
WE67K-1200 طن / 14000	12000	8600	5300	400	320	630

التعليمات

س 1. ما هو منتجنا الرئيسي؟

A1: شركتنا هي آلات معالجة الصفائح المعدنية المحترفة بواسطة RAYMAX. ركز على آلة ضغط أربعة أعمدة ، آلة ضغط باب النقش ، آلة الثني ، آلة القص ، آلة قطع البلازما CNC ، آلة الدرفلة ، آلة التثقيب ، آلة الحديد الهيدروليكية ، معدات اللحام. سيتم حل كل هذه الآلة للخزان ، المقلاة ، العربة ، إلخ.

س 2. متى يمكنني الحصول على السعر؟

A2: عادة ما نقدم عرض الأسعار في غضون 8 ساعات ، للحصول على عرض عاجل ، يرجى الاتصال بنا للحصول على خاص.

س 3. ما هو مصطلح التجارة؟

A3: نحن نقبل مصنع العمل السابق ، FOB Dalian ، CNF أو CIF ، حسب متطلباتك.

س 4. ما هي مدة إنتاجنا الرائد؟

A4: يعتمد ذلك على نوع الجهاز.
غالبًا ما نقوم بتسليم البضائع في غضون 35 يومًا.

س 5. ما هو مصطلح الدفع؟

A5: عن طريق T / T قبل الشحن أو عن طريق L / C في الأفق.

س 6. أثناء الشحن ، إذا كان هناك تلف في المنتجات ، كيف تحصل على الاستبدال؟

ج 6: أولاً ، يجب أن نتحرى سبب حدوث الضرر. في الوقت نفسه ، سوف نطالب بالتأمين من جانبنا أو نساعد المشتري.
ثانيا سوف نرسل البديل إلى المشتري. يتحمل الشخص المسؤول عن الأضرار المذكورة أعلاه تكلفة الاستبدال.

س 7. ما هي شروط التعبئة الخاصة بك؟

A7: التعبئة: حزمة تصدير جديرة مناسبة لنقل الحاويات.
حالة خشبية ، لوح حديد ، فيلم بلاستيكي إلخ.

س 8. هل تختبر جميع البضائع الخاصة بك قبل التسليم؟

ج 8: نعم ، لدينا اختبار 100٪ قبل التسليم.

س 9: أين يقع المصنع الخاص بك؟

ج 9: يقع مصنعنا في داليان بمقاطعة لياونينغ.

س 10: ما هو الضمان الخاص بك؟

ج 10: الضمان: 24 شهرًا بعد التشغيل التجاري أو 18 شهرًا من تاريخ الشحن ، يخضع لانتهاء الصلاحية المبكر.

Q11: هل يمكنك ترتيب فحص ما قبل الشحن من ثلاثين طرفًا؟

A11: فحص ما قبل الشحن: فحص المورد قبل الشحن نهائي ؛ التفتيش قبل الشحن من قبل طرف ثالث على تكلفة المشترين.

Q12: هل يمكننا عمل شعار OEM الخاص بنا؟

ج 12: نعم ، بالنسبة للمنتجات مع الرسم الذي قدمته ، فنحن بالطبع نطبق شعارك "،

تفاصيل

• شوط المنزلق (مم): 320 مم
• المستوى التلقائي: شبه تلقائي
• عمق الحلق (مم): 450 مم
• نوع الجهاز: شريط الالتواء ، اضغط على الفرامل
• طول طاولة العمل (مم): 3200
• عرض طاولة العمل (مم): 400 مم
• البعد: 3260 * 3100 * 3800 مم
• حالة: جديدة
• معالجة المواد / المعادن: النحاس / النحاس ، الفولاذ المقاوم للصدأ ، سبائك ، الكربون الصلب ، الألومنيوم
• الأتمتة: تلقائي
• خدمات اضافية: بالقطع
• الوزن (كجم): 44000
• قوة المحرك (kw): 37 kw
• نقاط البيع الرئيسية: تلقائي
• الضمان: 1 سنة
• الصناعات المطبقة: محلات مواد البناء ، محلات تصليح الآلات ، مصنع التصنيع ، المزارع ، البيع بالتجزئة ، أعمال البناء ، شركة الإعلان
• موقع المعرض: الولايات المتحدة ، البرازيل ، بيرو ، تايلاند ، الأرجنتين ، تشيلي ، كولومبيا ، الجزائر
• نوع التسويق: منتج جديد 2020
• تقرير اختبار الماكينات: مقدم
• فحص الصادر بالفيديو: متوفر
• ضمان المكونات الأساسية: 1 سنة
• المكونات الأساسية: تحمل ، محرك ، مضخة ، ترس ، PLC ، وعاء ضغط ، محرك ، أخرى ، علبة التروس
• القوة: هيدروليكي
• المواد الخام: ورقة / لوحة المتداول
• خدمة ما بعد البيع المقدمة: مهندسون متاحون لخدمة الآلات في الخارج ، قطع غيار مجانية ، تركيب ميداني ، تشغيل وتدريب ، خدمة صيانة وإصلاح ميدانية ، دعم فني للفيديو ، دعم عبر الإنترنت
• الاسم: اضغط على سعر آلة الفرامل
• جهاز التحكم: ESTUN E21s
• التحكم: محول التردد لمحركات التيار المتردد
• عمق الحلق: 450 ملم
• النوع: أدوات ثني هيدروليكية
• التطبيق: الفولاذ المقاوم للصدأ الانحناء
• شهادة: م
• خدمة ما بعد الضمان: دعم فني للفيديو ، دعم عبر الإنترنت
