Delem Da66t 125 3 + 1 4 + 1 6 + 1 8 + 1 Cnc الفرامل الهيدروليكية الصحافة لثني الألواح المعدنية

معلومات المنتج

هذه الآلة عبارة عن آلة ثني CNC جديدة أطلقتها RAYMAX في عام 2020 ، وهي مناسبة للمصنعين ذوي الدقة العالية ومتطلبات أداء التكلفة. الآلة هي أكثر نماذجنا شيوعًا من حيث الحجم وعمود العمل الحقيقي ، وهي مصنوعة من أجزاء عالية الجودة وتوفر موثوقية كبيرة. تضمن تقنية التزامن Y1 & Y2 سرعات عالية في الاقتراب والانحناء والعودة. يمكن تخصيص قدرة طول الانحناء ونطاق الضغط لتلبية متطلبات الإنتاج المختلفة.

التصميم العلمي

1 ، حركة متزامنة لمحور Y1 و Y2 يتم التحكم فيها بواسطة أسطوانة مستقلة

2 ، إمكانية إضافة خيارات وترقيات على التكوين ، في مرحلة لاحقة

صديق للبيئة

ضوضاء منخفضة أثناء الانتظار والخفض السريع (أقل من 25 ديسيبل) ، الضغط والعودة ، لأن الضغط في النظام الهيدروليكي هو التحكم في الحلقة المغلقة للمحرك الرئيسي المؤازر. استهلاك الطاقة أقل من الماكينة العامة بنسبة 60٪ باستخدام محرك سيرفو.

أداء مستقر ودائم لجسم الآلة

1 ، إطار الآلة متكامل اللحام.

2 ، إطار الآلة الذي تم تشكيله بواسطة مركز التصنيع باستخدام الحاسب الآلي ثلاثي الأبعاد في عملية واحدة ، مما يضمن التوازي والعمودي لكل سطح تصاعد.

3 ، تصفيح الإجهاد الداخلي عن طريق التقسية.

4 ، أطلق عليه الرصاص لإزالة الصدأ والمعالجة المضادة للصدأ.

1. نظام التحكم: DA52s (اختياري Cybelec CT8 من سويسرا)

برمجة سريعة من صفحة واحدة

• التنقل السريع

• شاشة ملونة TFT مقاس 7 بوصات

• ما يصل إلى 4 محاور (Y1 و Y2 و 2 من المحاور الإضافية)

• التحكم في التتويج

• مكتبة الأدوات / المواد / المنتجات

• USB ، واجهة طرفية

• وظائف التحكم الأساسية في الماكينة هي المحور Y1 Y2 XR.

• خوارزميات تحكم متقدمة في المحور Y لصمامات الحلقة المغلقة وكذلك الصمامات المفتوحة

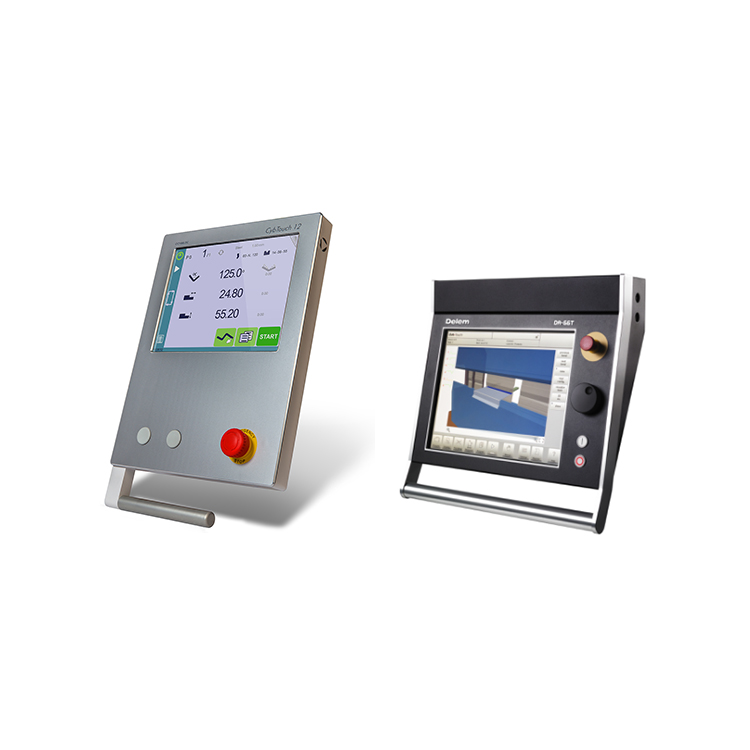

نظام تحكم اختياري ：

(DA66T DA69T / Cybelec CT8 CT12 من سويسرا)

المحور الاختياري (3 1/4 1/6 1/8 1)

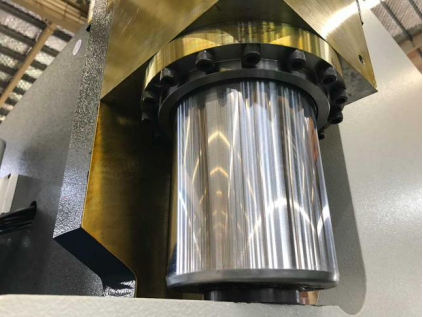

2. اسطوانة
كعلامة تجارية صينية متميزة ، لها عمر خدمة يزيد عن 10 سنوات

3. الصمام النسبي
ينظم الصمام النسبي بدقة حركات Y1 Y2 aixs

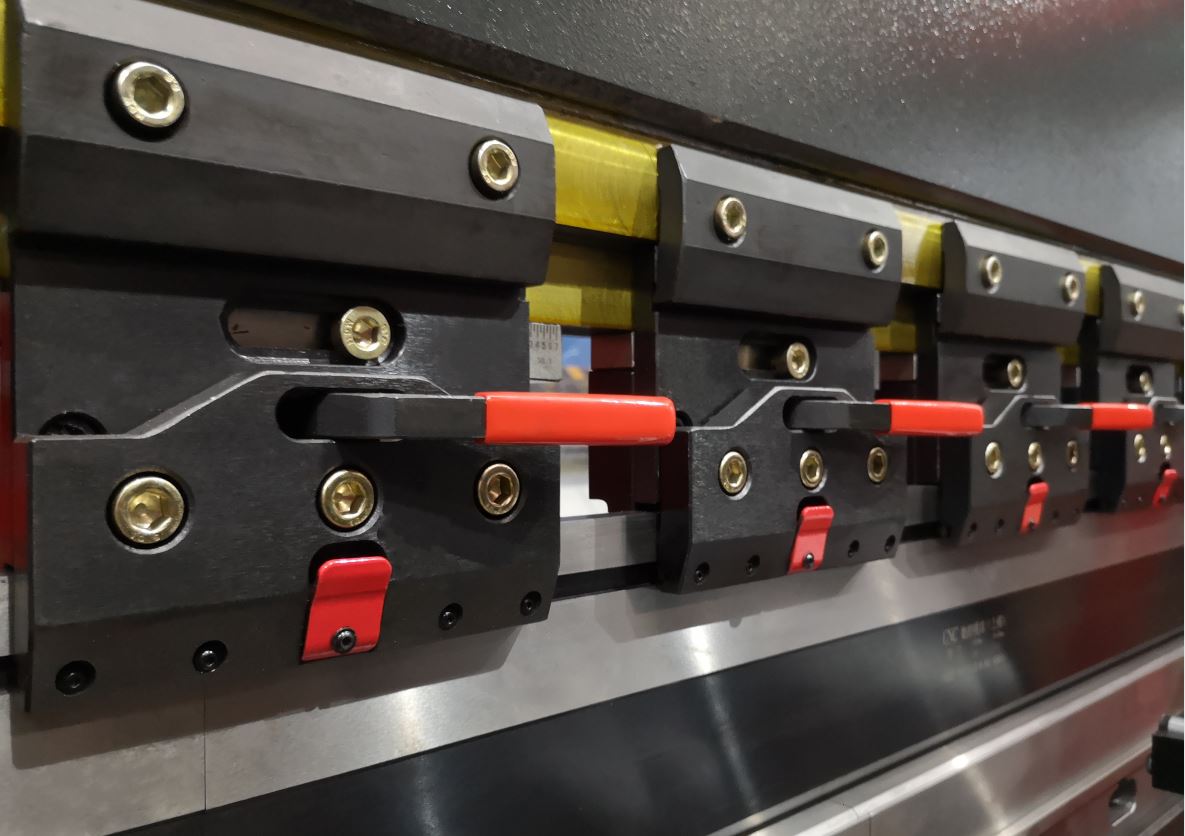

4. مقطع سريع
تتغير الأداة بسرعة بفضل الإعداد الرأسي ， لتقليل أوقات الإعداد

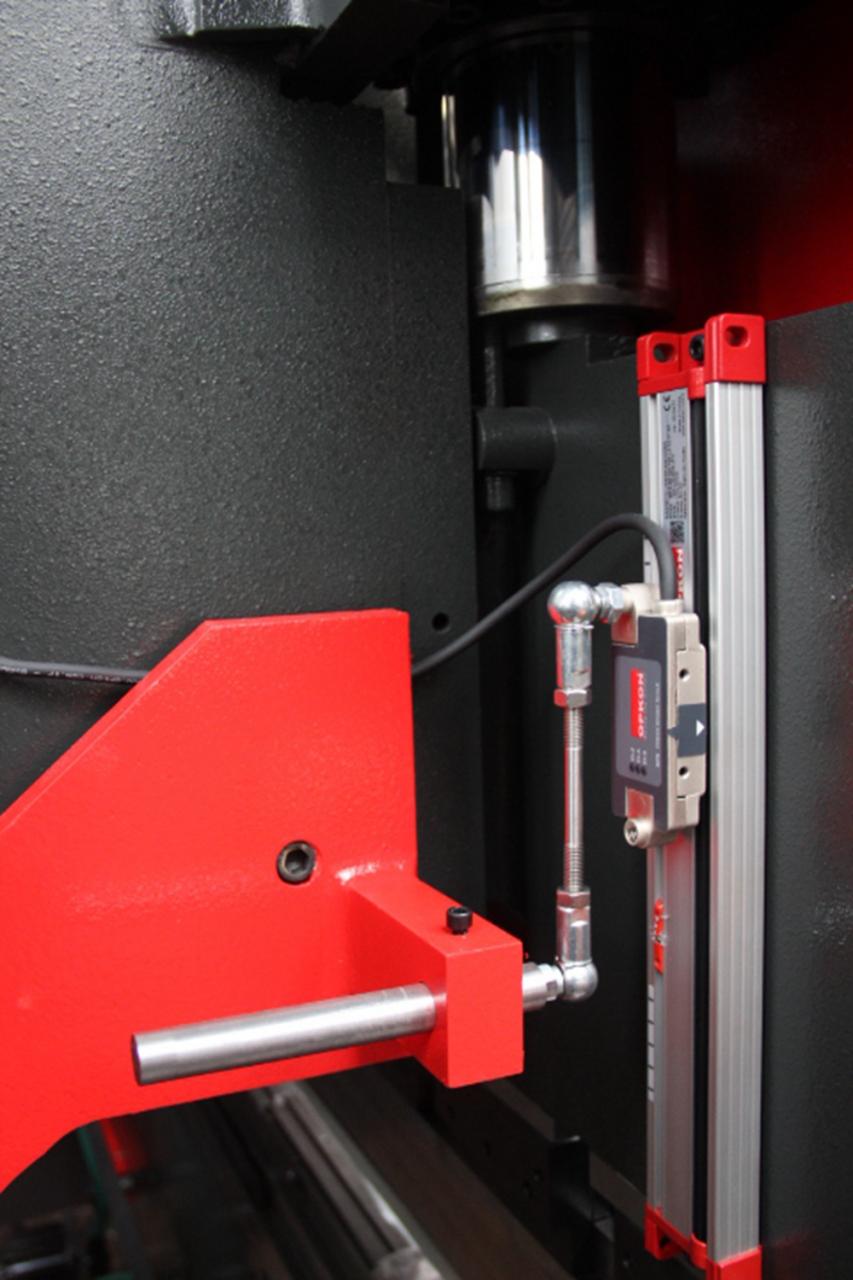

5. صريف المسطرة يعطي تحديد المواقع بدقة
يتم تثبيت نظام التوجيه الخطي البصري على سرير الآلة بواسطة ذراع منفصل. من خلال هذا الحل ، يمكن تسجيل جميع قيم الانحراف لضبط حساسيات الارتباطات وقابلية التكرار.

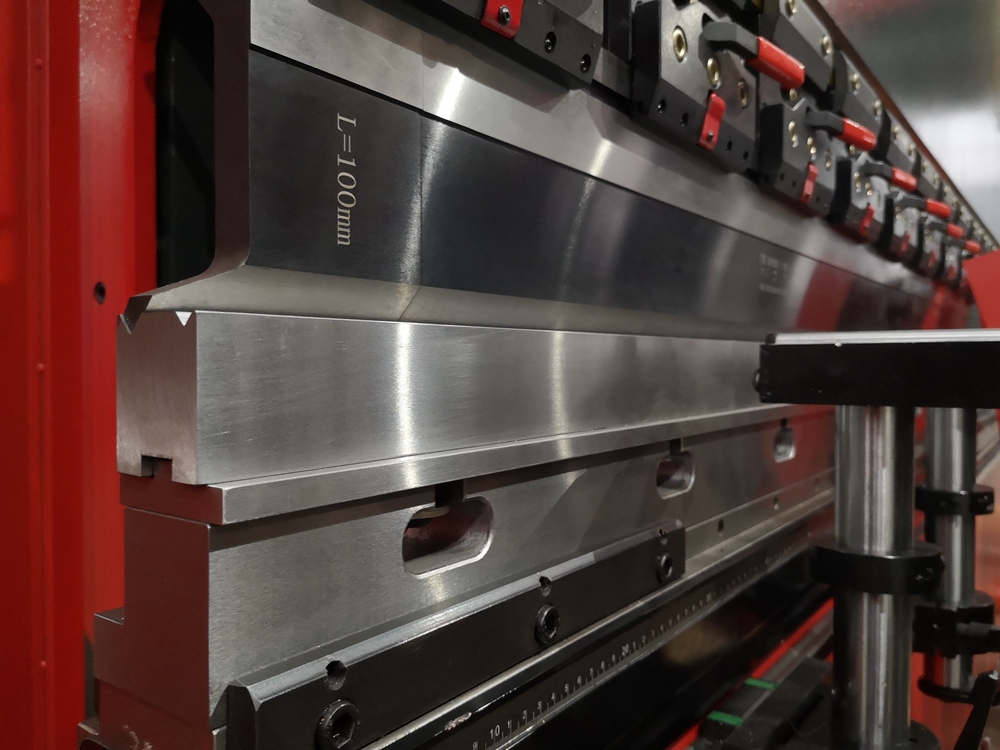

6.قالب CNC （Golin）
قالب CNC متحد المركز ، متعدد الوظائف ، سهل تغيير الجوانب

7. نظام التتويج الأوتوماتيكي
تعويض متوازن ، زاوية ثني مثالية ، تحكم بواسطة نظام التحكم CNC DA52s

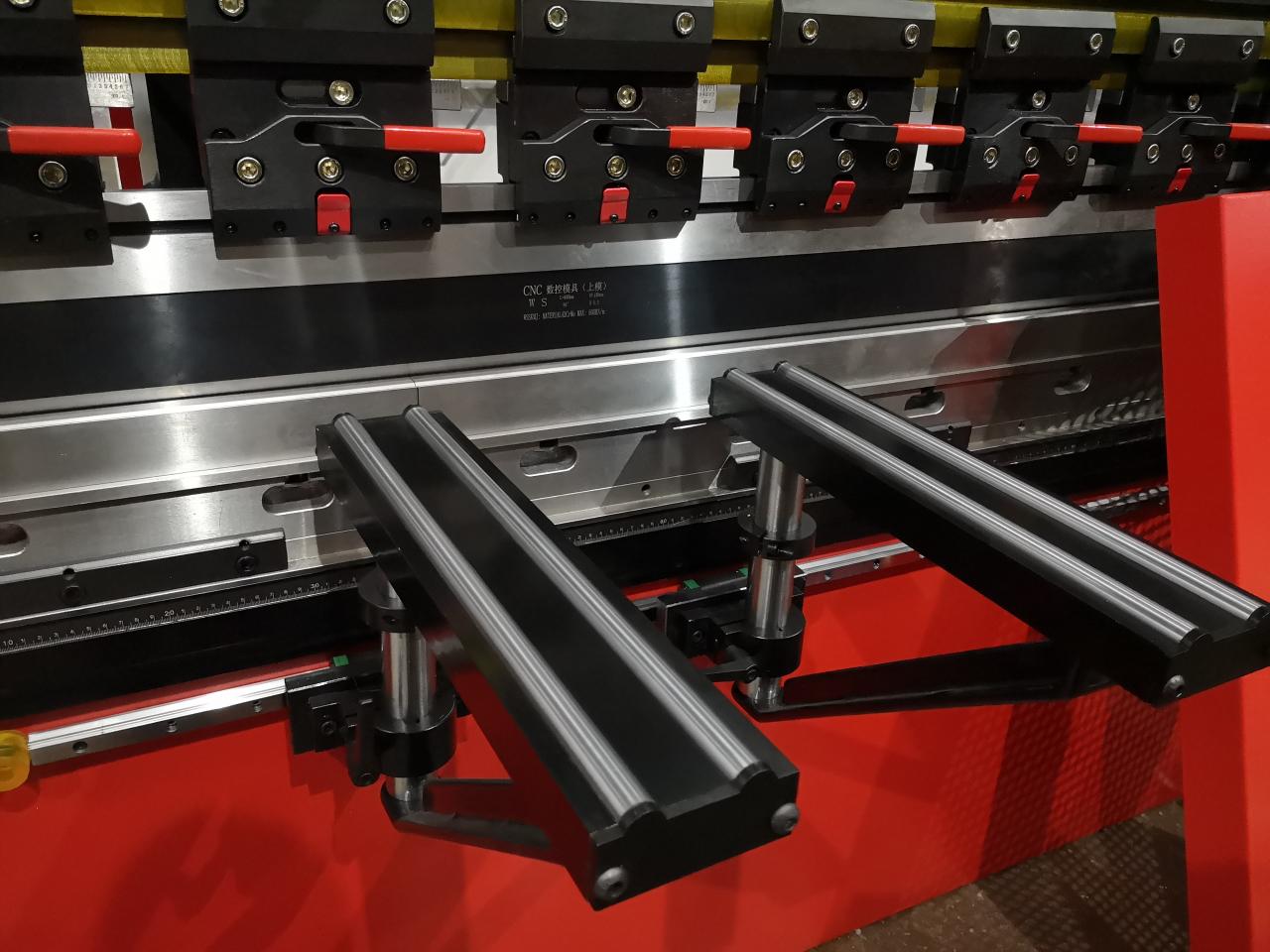

8. دعم الذراع
تعمل حوامل الدعم المريحة وإضاءة منطقة العمل LED على زيادة سهولة التشغيل لديك

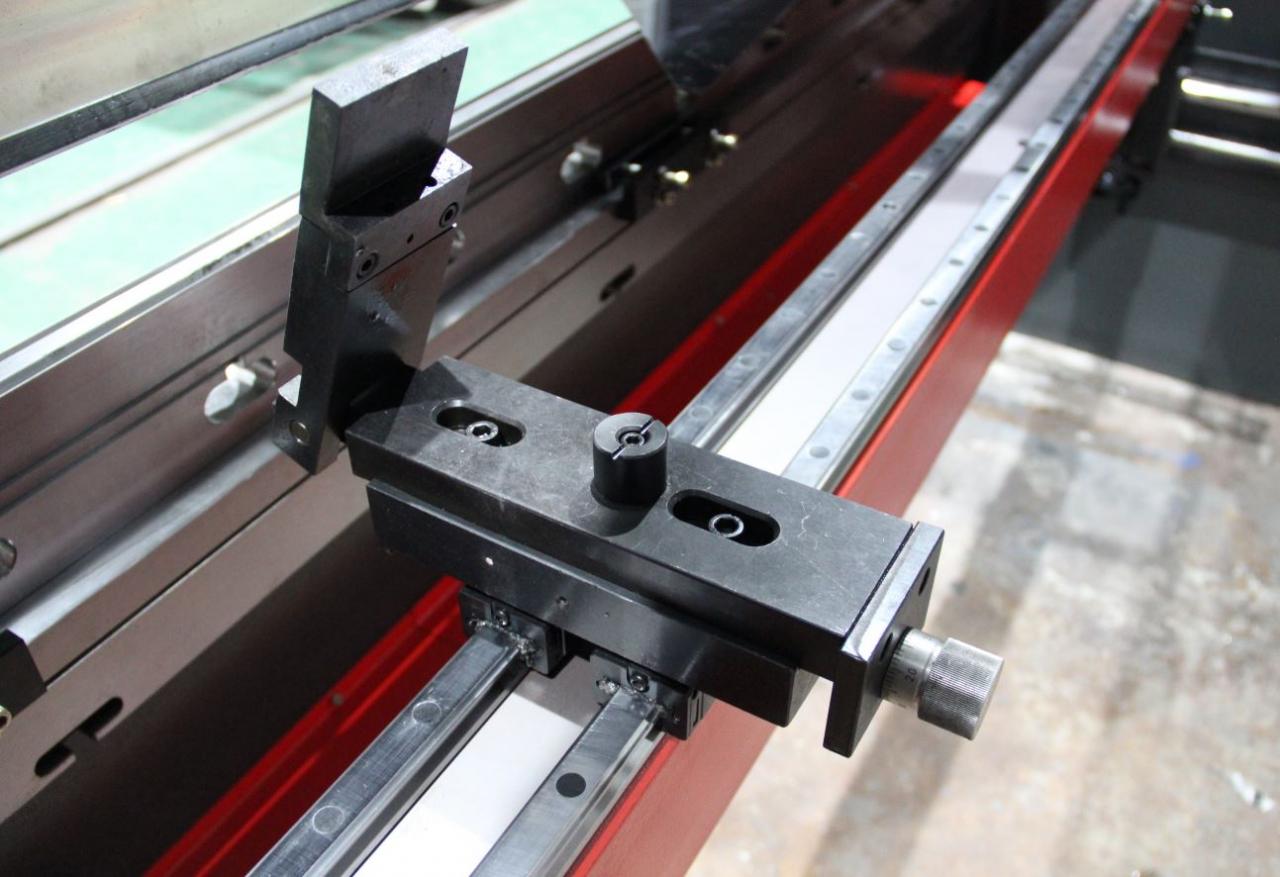

9. أدلة خطية مزدوجة وشعاع دعم متكامل
لتحسين دقة حركة الإصبع

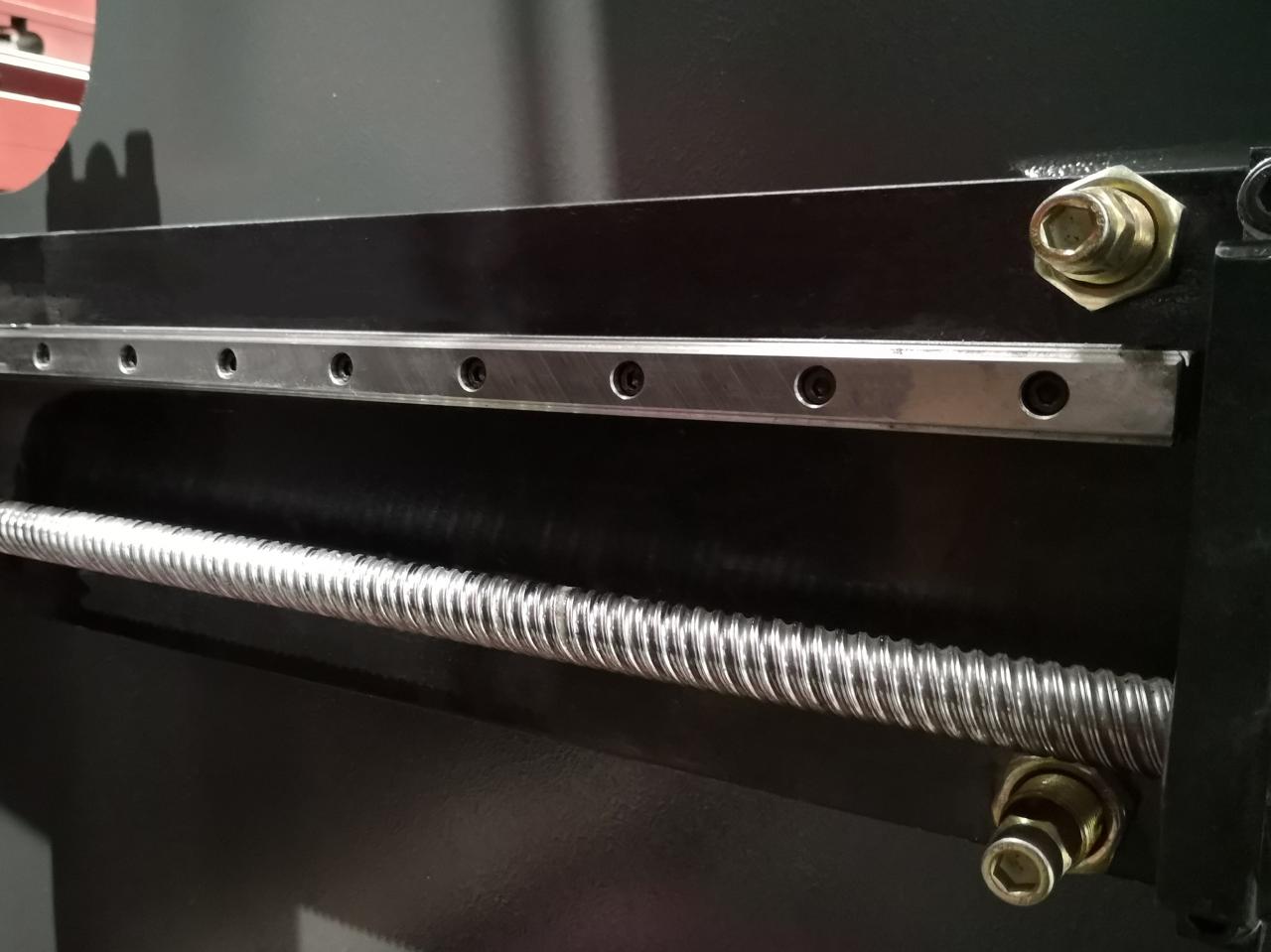

10. الكرة اللولبية والدليل الخطي
مقاييس خلفية ديناميكية ومحور عالي السرعة بفضل اللولب الكروي والتوجيه الخطي لتحسين دقة حركة المقياس الخلفي

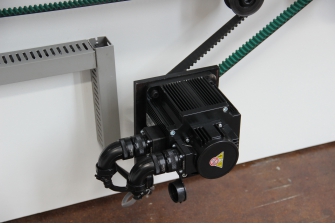

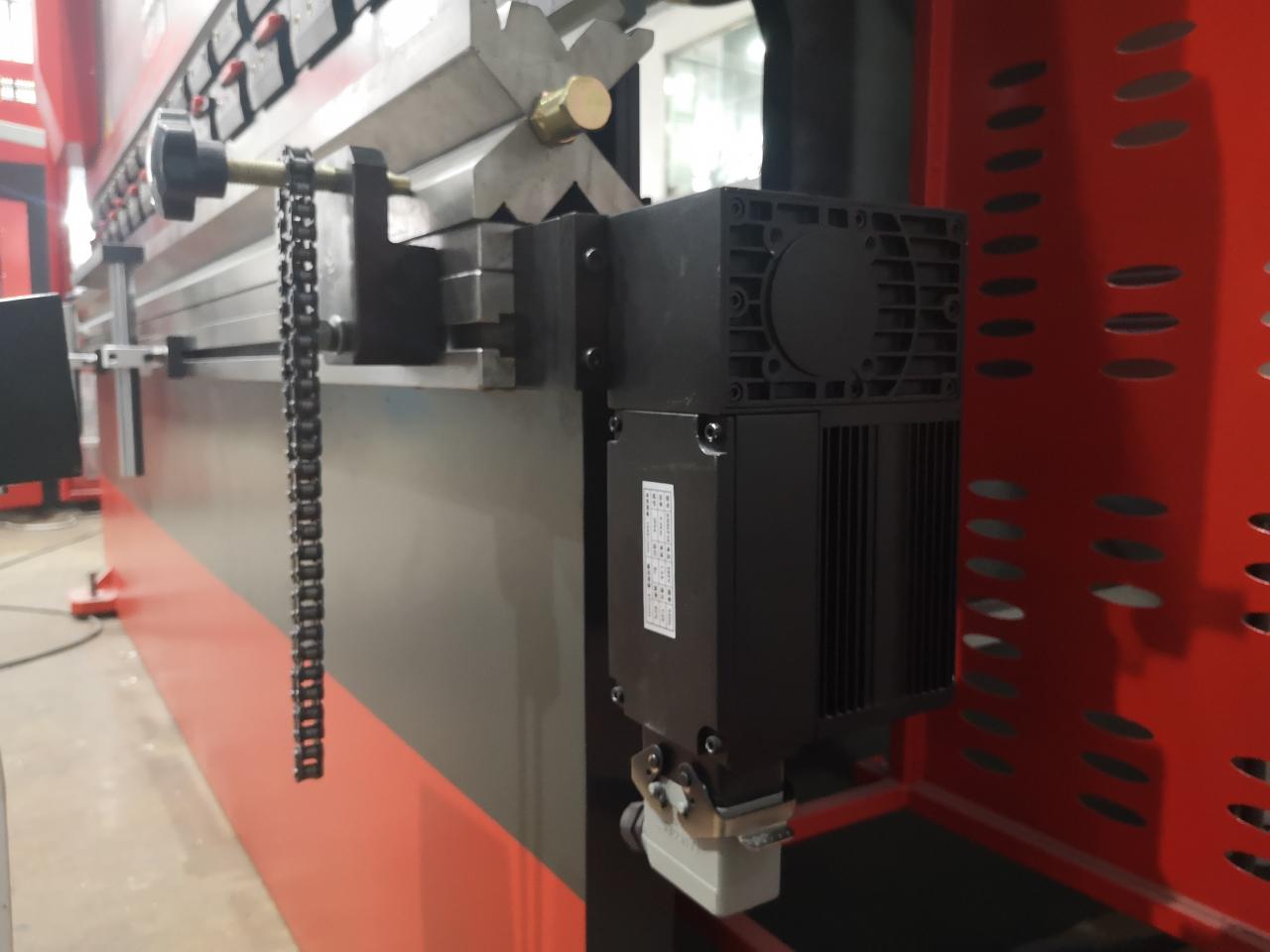

11. محرك سيرفو
محرك المؤازرة X و Y aixs لتحديد المواقع لزيادة السرعة والدقة.

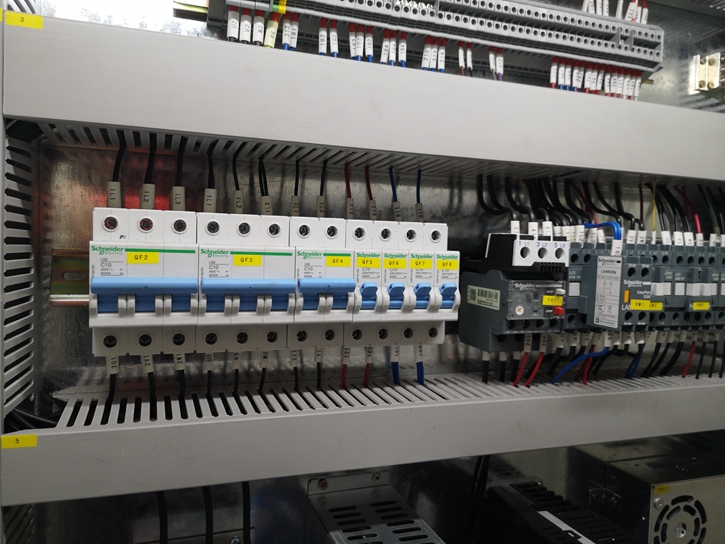

12. المكونات الكهربائية الرئيسية
اختيار الماركات العالمية ، أداء مستقر وطويل الأمد.

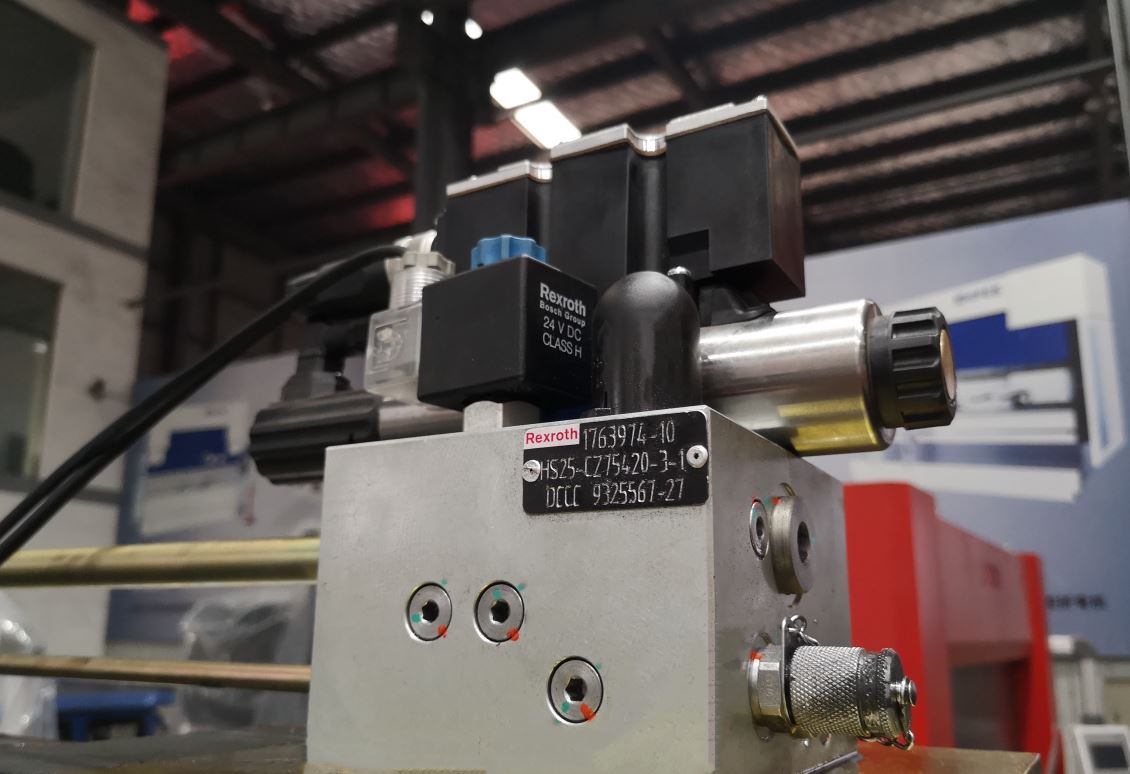

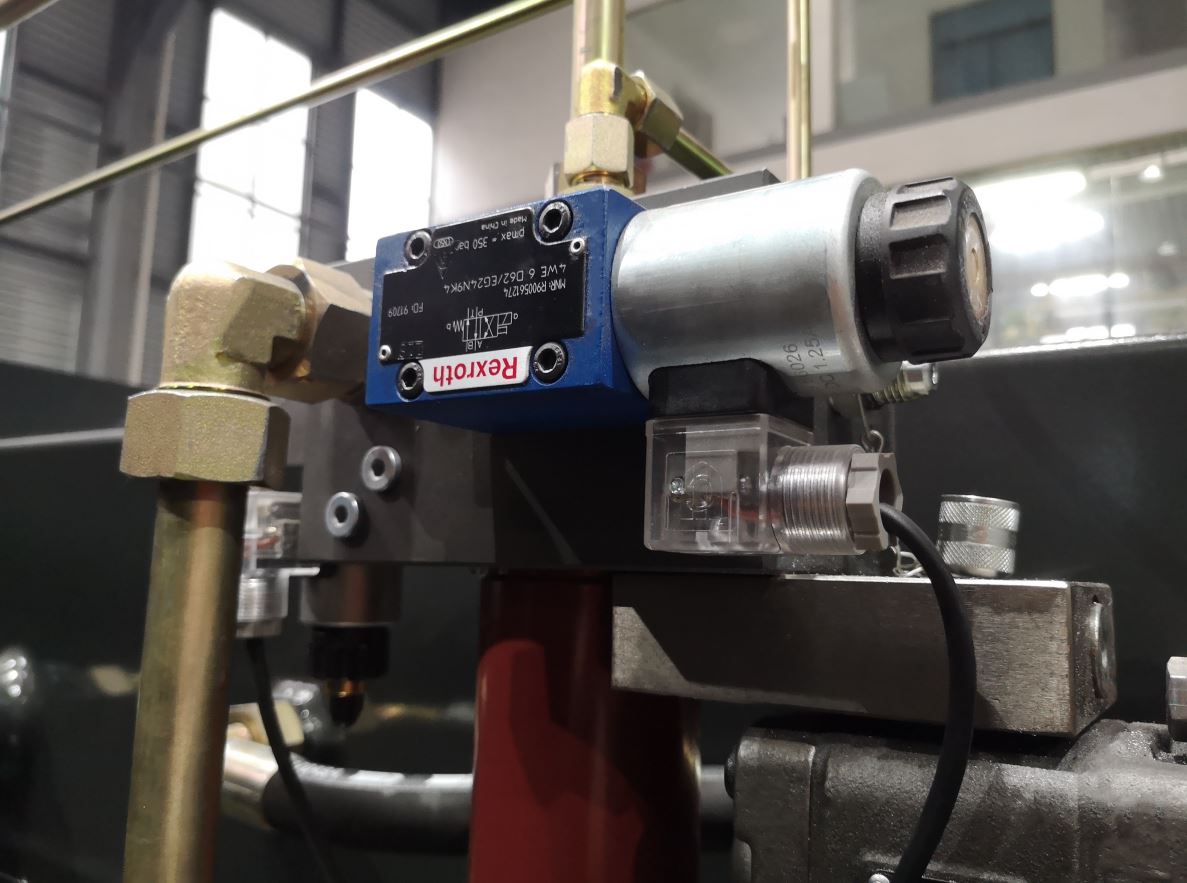

13. صمام هيدروليكي
اختيار الماركات العالمية ، أداء مستقر وطويل الأمد.

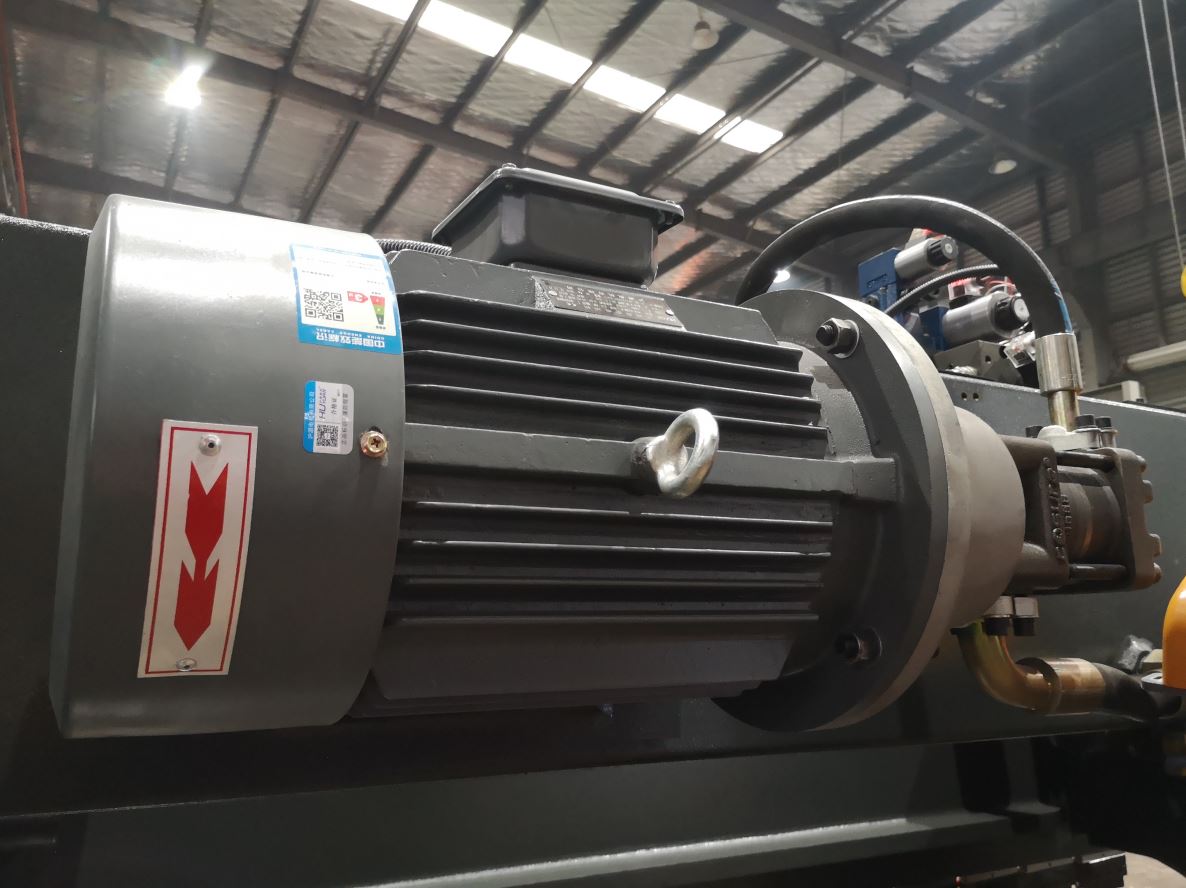

14. المحرك الرئيسي سيمنس من ألمانيا） مضخة الزيت （صني من أمريكا）
اختيار الماركات العالمية ، أداء مستقر وطويل الأمد.

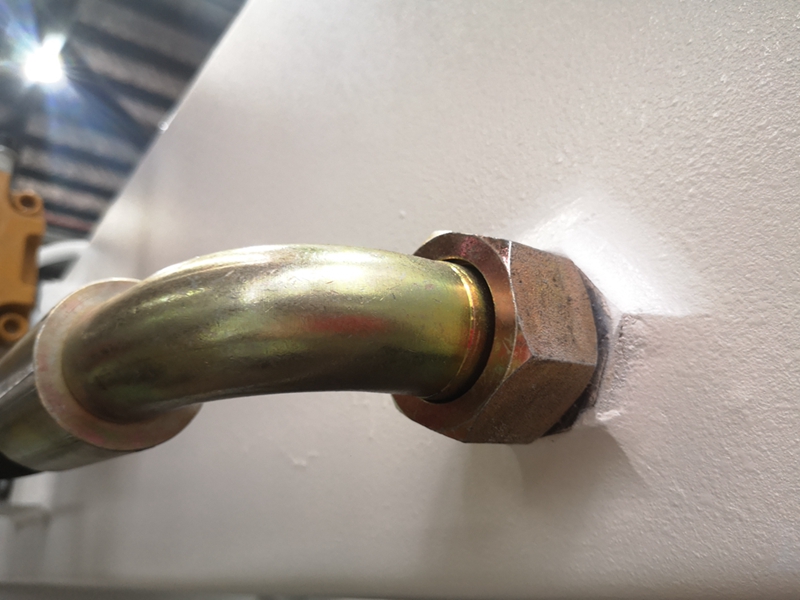

15. وصلة أنابيب (EMB من الألمانية)
لتجنب تسرب الزيت ، سهل الإصلاح

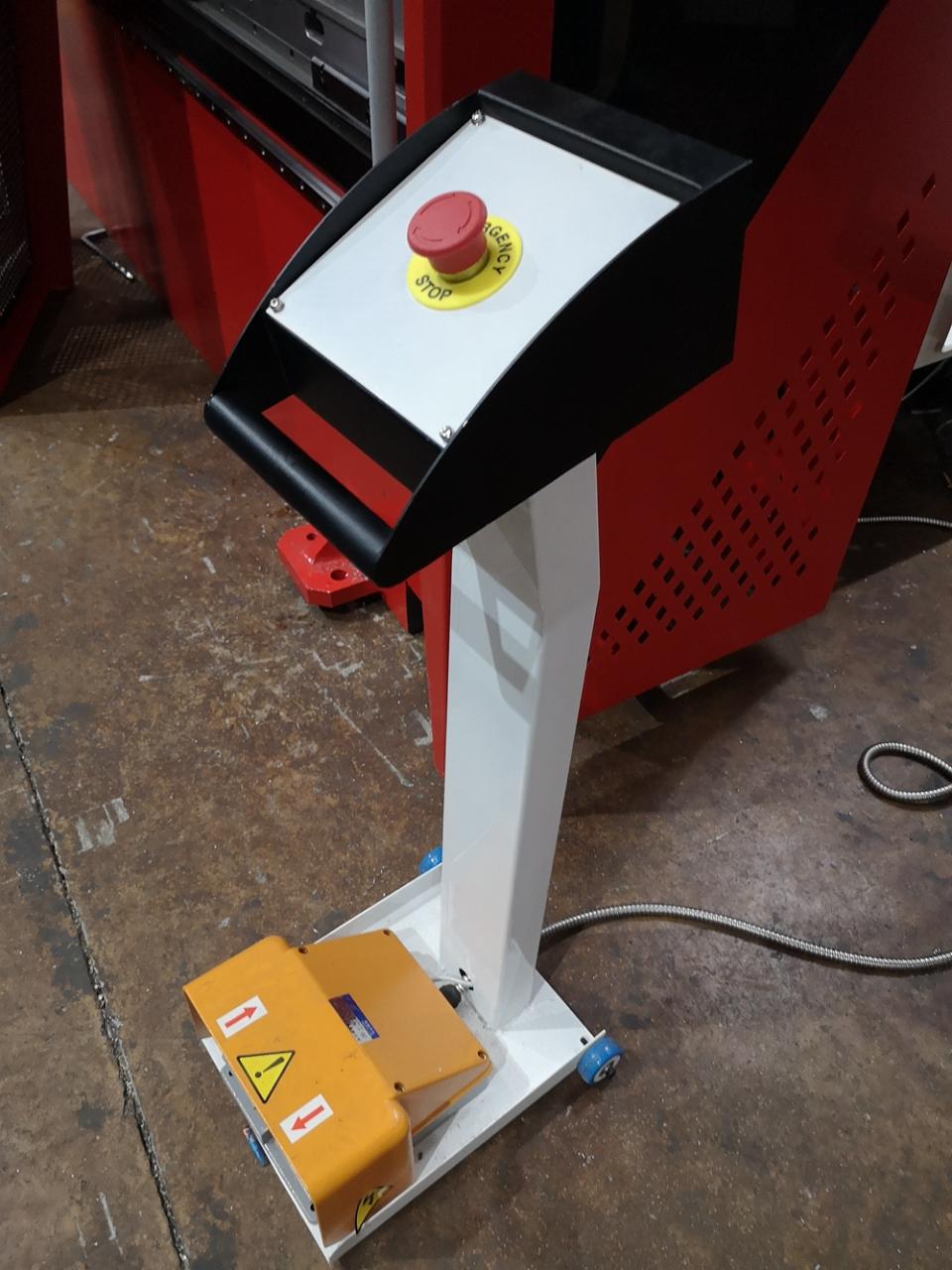

16. مفتاح القدم للمكونات الكهربائية （شنايدر من فرنسا

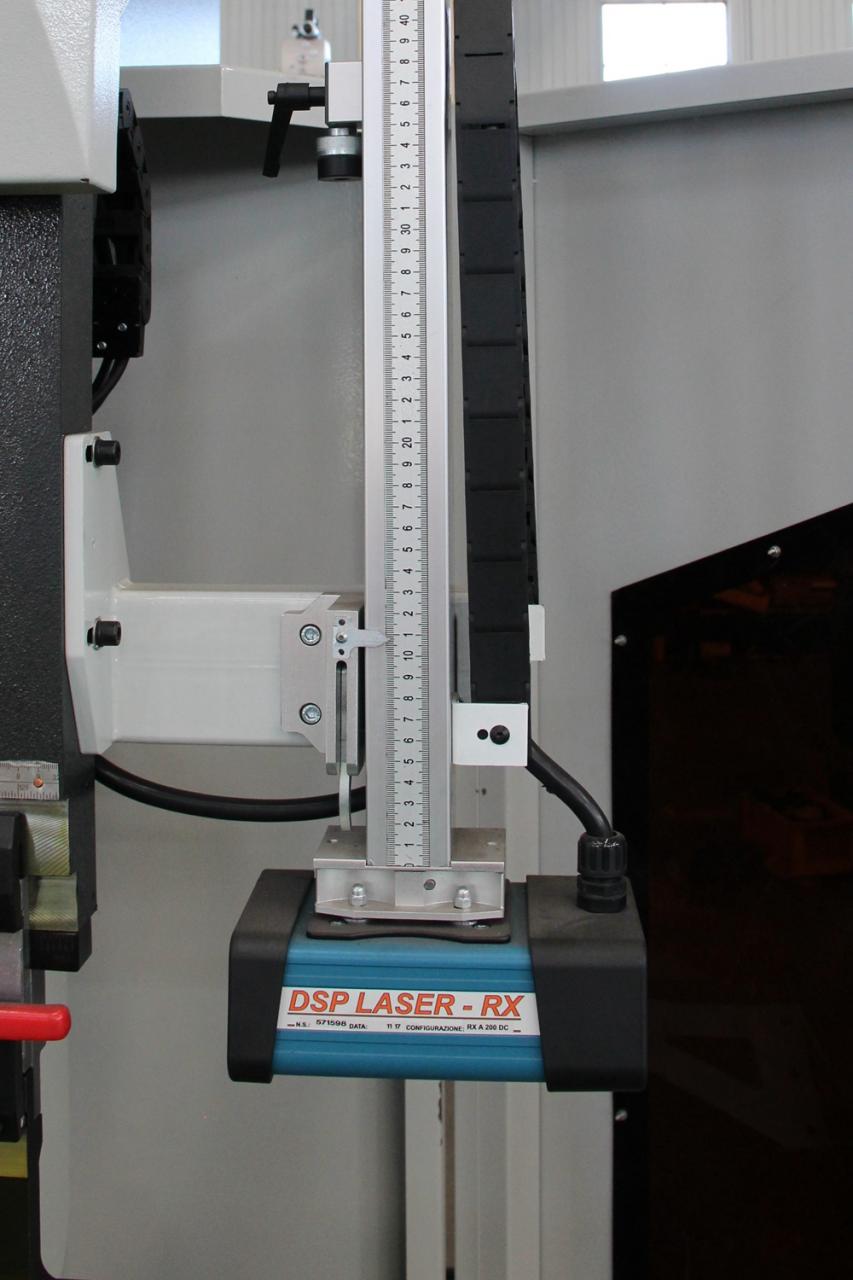

17. DSP Laser Safe اختياري）
تتوقف الشفرة عند اكتشاف عقبة بواسطة الليزر.

المعايير الفنية

نموذج	مسافة الأقطاب (مم)	عمق الحلق (مم)	السكتة الدماغية المنزلق (مم)	أقصى ارتفاع (مم)	الطاقة (كيلوواط)	الوزن (كجم)	demension (مم)
40T / 2200	1850	230	80	320	4	2750	2200x1200x1900
40T / 2500	1850	230	80	320	4	3000	2500x1200x1900
63 طن / 2500	1900	250	100	320	5.5	4000	2500 × 1300 × 2210
63 طنًا / 3200	2560	250	100	320	5.5	4800	3200 × 1300 × 2210
80 طن / 2500	1990	300	100	320	7.5	5000	2500x1400x2300
80 طن / 3200	2560	320	100	350	7.5	6000	3200 × 1500 × 2300
80 طن / 4000	3200	320	100	350	7.5	7000	4000 × 1500 × 2400
100 طن / 2500	1990	320	120	350	7.5	6000	2500 × 1600 × 2400
100 طن / 3200	2600	320	120	400	7.5	6800	3200 × 1600 × 2600
100 طن / 4000	3200	320	120	400	7.5	8000	4000 × 1600 × 2600
125 طن / 3200	2600	320	120	400	7.5	7000	3200 × 1600 × 2600
125 طن / 4000	3200	320	120	400	7.5	8500	4000 × 1600 × 2600
160 طن / 3200	2580	320	120	460	11	10000	3200 × 1700 × 2700
160 طن / 4000	2900	320	160	460	11	11000	4000 × 1700 × 2800
160 طن / 5000	3900	320	160	460	11	13500	5000x1900x3100
160 طن / 6000	4900	320	160	460	11	18500	6300 × 1900 × 3200
200 طن / 3200	2480	320	200	460	11	11000	3200 × 1950 × 2800
200 طن / 4000	2900	320	200	460	11	12500	4000 × 1950 × 2800
200 طن / 5000	3900	320	200	460	11	14000	5000 × 1950 × 3000
200 طن / 6000	4900	320	200	460	11	20000	6000 × 1950 × 3300
250 طن / 3200	2450	400	250	590	18.5	18500	3250 × 2000 × 3200
250 طن / 4000	2900	400	250	590	18.5	20000	4000 × 2000 × 3400
250 طن / 5000	3900	400	250	590	18.5	23000	5000 × 2000 × 3400
250 طن / 6000	4900	400	250	590	18.5	27000	6000 × 2000 × 3400
300 طن / 3200	2450	400	250	590	22	20500	3200 × 2000 × 3450
300 طن / 4000	2900	400	250	590	22	22000	4000 × 2000 × 3450
300 طن / 5000	3900	400	250	590	22	25000	5000 × 2000 × 3450
300 طن / 6000	4900	400	250	590	22	28000	6000 × 2000 × 3450
400 طن / 3200	2400	400	250	590	30	22500	3200 × 2180 × 3400
400 طن / 4000	2900	400	250	590	30	25000	4000 × 2180 × 3400
400 طن / 5000	3900	400	250	590	30	29000	5000 × 2180 × 3500
400 طن / 6000	4900	400	250	590	30	34000	6000 × 2180 × 3800
500 طن / 5000	3900	400	250	590	45	42000	5050 × 3500 × 3700
500 طن / 6000	4900	400	320	590	45	54000	6050 × 3500 × 3700
600 طن / 4000	2900	400	320	590	55	44000	4050 × 4500 × 3700
600 طن / 6000	4900	400	320	590	55	60000	6050 × 4500 × 3700

تفاصيل

• شوط المنزلق (مم): 120 مم
• المستوى التلقائي: أوتوماتيكي بالكامل
• عمق الحلق (مم): 320 مم
• نوع الجهاز: متزامن
• طول طاولة العمل (مم): 3200 مم
• عرض طاولة العمل (مم): 150 مم
• البعد: 3200x1600x2600mm
• حالة: جديدة
• معالجة المواد / المعادن: النحاس / النحاس ، الفولاذ المقاوم للصدأ ، سبائك ، الكربون الصلب ، الألومنيوم
• الأتمتة: تلقائي
• خدمات اضافية: تشكيل النهاية
• السنة: 2020
• الوزن (كجم): 7000
• قوة المحرك (kw): 7.5 kw
• نقاط البيع الرئيسية: متعدد الوظائف
• الضمان: سنتان
• الصناعات المطبقة: محلات مواد البناء ، محلات تصليح الآلات ، مصنع التصنيع ، مصنع الأغذية والمشروبات ، محلات الطباعة ، أعمال البناء ، الطاقة والتعدين ، محلات الأطعمة والمشروبات
• موقع المعرض: لا شيء
• نوع التسويق: منتج جديد 2020
• تقرير اختبار الماكينات: مقدم
• فحص الصادر بالفيديو: متوفر
• ضمان المكونات الأساسية: 1 سنة
• المكونات الأساسية: تحمل ، محرك ، وعاء ضغط ، محرك ، أخرى
• الموديل: WE67K Series-125T / 3200
• المواد الخام: ورقة / لوحة المتداول
• نظام التحكم: Delem DA66T
• محاور التحكم: Y1 Y2 X W- تتويج
• المكونات الكهربائية: شنايدر من فرنسا
• المحرك الرئيسي: سيمنز من ألمانيا
• المهلة الزمنية: 15 يومًا
• الاستعمال: ثني الصفائح المعدنية
• إصدار الشهادات: CE ISO
