E21 8 * 2500 آلة قص المقصلة الهيدروليكية باستخدام الحاسب الآلي لقطع الألواح الفولاذية

وصف المنتج

آلة قص الألواح CNC الهيدروليكية البندول التحكم العددي آلة القص المقصات سهلة التشغيل

النظام الهيدروليكي:

1. نظام التحكم الهيدروليكي من BOSCH-REXROTH Germany أو FIRST America.
2. أختام الزيت اليابانية ، NOK.
3. حماية من التحميل الزائد والفيضان لضمان عدم وجود تسرب وحماية النظام الهيدروليكي ، ويمكن قراءة مستوى الزيت
مباشرة.

مقياس خلفي بمحرك مؤازر:

1. نظام القياس الخلفي CNC مع المحور X بواسطة أعمدة لولبية كروية مدفوعة بمحرك سيرفو AC وعلى محامل خطية
2. المقياس الخلفي لديه قوة ميكانيكية جيدة وصلابة مع هيكل قياس من نوع الخزان.
3. الكرة اللولبية عالية الدقة وطريق التوجيه الخطي. تصميم خاص لإيقاف الإصبع ، قم بتوسيع نطاق المقياس الخلفي.

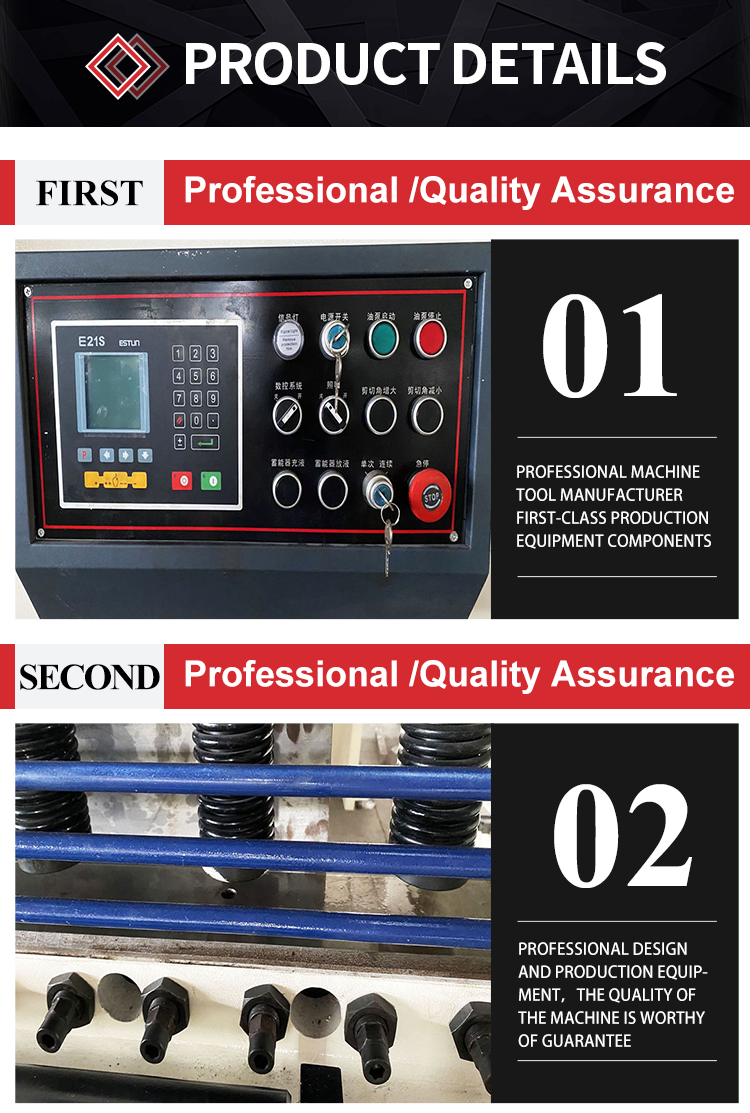

الأجزاء الكهربائية وجهاز الحماية:

1. جهاز شنايدر أو سيمنز للجهد المنخفض. وفقًا للمعايير الدولية ، سلامة موثوقة ، عمر طويل ، جيد
القدرة على مقاومة التداخل ، يتم تركيب وحدة إشعاع في خزانة كهربائية.
2. سياج الحماية وقفل الأمان لضمان سلامة العملية. لديك مفتاح دواسة متحرك بيد واحدة ، سهل التشغيل.
3. حماية الشاشة الخفيفة أو حماية الليزر اختيارية.

تخصيص

يكتب	طول القطع (مم)	قدرة قطع الفولاذ الطري 450N / مم²	قدرة قطع الفولاذ المقاوم للصدأ 700N / مم²	زاوية القطع (°)	عمق الحلق （مم)	السفر المقياس الخلفي (مم)	قوة المحرك (kw)	الأوجه الشاملة LxWxH (مم)
6 × 3200	3200	6	3	1.5	100	10-500	7.5	3800 × 1700 × 1950
6 × 4000	4000	6	3	1.5	100	10-600	7.5	4600 × 1700 × 1950
6 × 5000	5000	6	3	1.5	100	10-700	11	5700 × 1850 × 2150
6 × 6000	6000	6	3	2	100	10-700	11	6700 × 1900 × 2350
8 × 2500	2500	8	4	2	100	10-500	7.5	3100 × 1800 × 2050
8x3200	3200	8	4	2	100	10-500	7.5	3800 × 1800 × 2050
8x4000	4000	8	4	2	100	10-800	7.5	4600 × 1800 × 2050
8 × 5000	5000	8	4	2	100	10-600	11	5700 × 1900 × 2250
8x6000	6000	8	4	2	100	10-800	11	6700 × 1900 × 2250
10x2500	2500	10	5	2	120	10-600	11	3100 × 1850 × 2100
10x3200	3200	10	5	2	120	10-600	11	3800 × 1850 × 2100
10x4000	4000	10	5	2	120	10-600	18.5	4600 × 1850 × 2100
10x5000	5000	10	5	2	120	10-800	18.5	5700 × 2000 × 2500
10x6000	6000	10	5	2	120	10-800	18.5	6700 × 2000 × 2600
12x2500	2500	12	6	2.5	120	10-600	18.5	3100 × 2000 × 2200
12x3200	3200	12	6	2.5	120	10-600	18.5	3800 × 2000 × 2200
