4 مكابح ضغط Cnc Tandem ذات المحور مع وحدة تحكم رسومية Delem Da58t 2d

وصف المنتجات

تستخدم مكابح الضغط الترادفية CNC Synchro نموذجين متماثلين من أجل ثني الألواح الأطول ، خاصة بطول أكثر من 8 أمتار ، ويمكن أن تكون ماكينات الثني مستقلة من أجل الانحناء المعدني القصير عالي الإنتاجية ، وهي تستخدم نفس جهاز التحكم مع تقنية التزامن ؛ يمكن أيضًا توحيد الطرز المختلفة مع خيارات ترادفية ، مكبس كبير واحد ثني سميك وأجزاء أكبر ، مكبس صغير واحد ينحني ملفات تعريف رفيعة وصغيرة ، يمكن أن تعمل معًا لثني أجزاء أطول بتصميم معقول على جهازين مختلفين الحجم.

الخصائص الرئيسية

• يتحكم الصمام النسبي المتقدم في الأسطوانات الهيدروليكية للعمل بشكل متزامن وتحقيق أداء دقيق للتكرار

• أن تكون قادرة على التحكم في نقطة عشوائية داخل السكتة الدماغية

• دقة التكرار / - 0.01 مم ، دقة التوازي / - 0.02 مم

• جدول تعويض الانحراف أو نظام التتويج للحصول على دقة عالية

• Holland Delem DA58T CNC جنبًا إلى جنب مع المقياس الخطي وصمامات Bosch-Rexroth ومحركات مؤازرة وعناصر العلامة التجارية الشهيرة الأخرى لضمان الأداء الممتاز

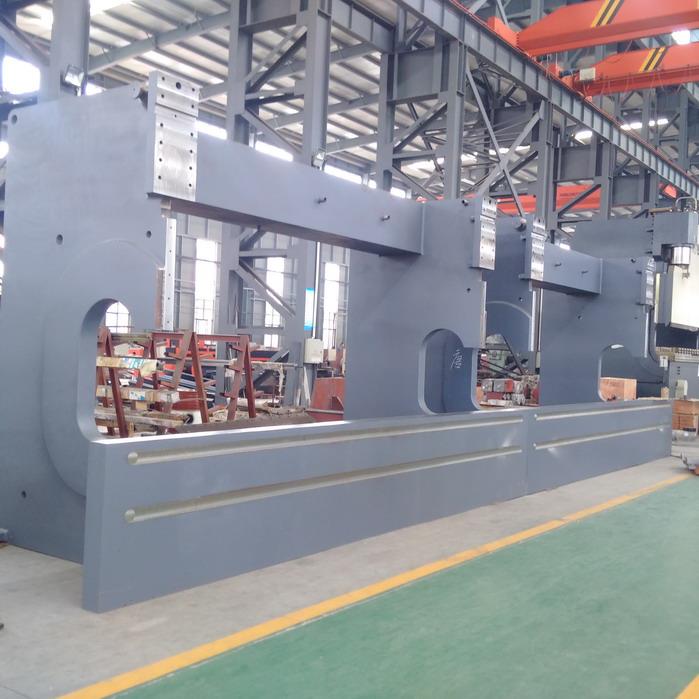

كتلة الآلة

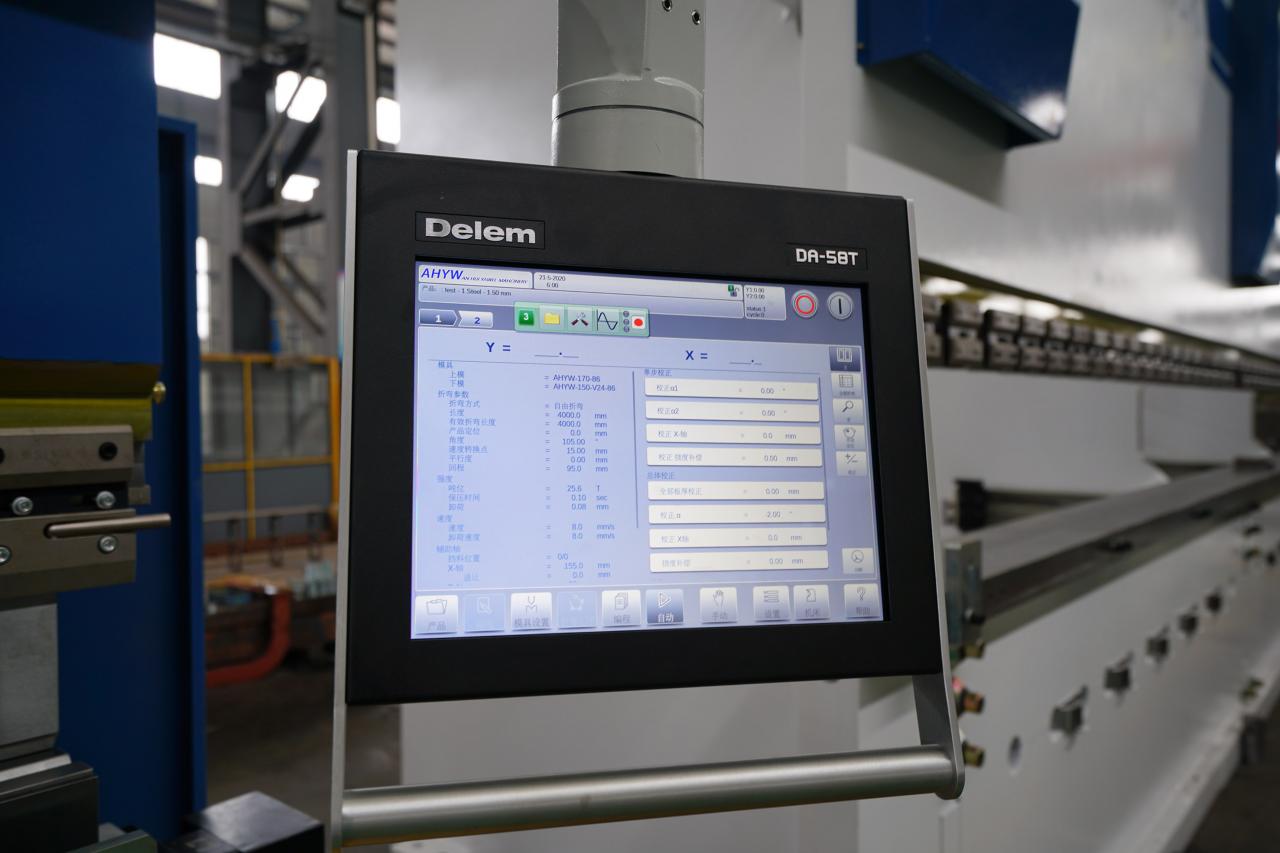

تتميز هذه السلسلة من مكابس الضغط CNC بإطار صلب لأدنى حد من الانحراف تحت الحمل. يتم لحام الماكينة عن طريق لحام آلة اللحام وروبوتات اللحام. بعد اللحام ، نقوم بعملية تخفيف الضغط عن طريق نظام الاهتزاز. بعد عملية تخفيف الضغط ينتقل إطار الماكينة إلى مراكز تصنيع CNC ذات 5 محاور للتأكد من دقتها. يتم تشكيل جميع الأسطح المرجعية وثقوب التوصيل. من خلال كل هذه العمليات ، يتم حماية حساسية إطار الماكينة لفترة حياة طويلة. DELEM DA58T 2D شاشة تعمل باللمس الرسومات باستخدام الحاسب الآلي الصحافة تحكم الفرامل

■ برمجة شاشة تعمل باللمس ثنائية الأبعاد

■ شاشة ملونة عالية الدقة مقاس 15 بوصة TFT

■ منحنى حساب تسلسل

■ التحكم في التتويج

■ التحكم في المؤازرة وعاكس التردد

■ خوارزميات تحكم متقدمة في المحور Y للصمامات ذات الحلقة المغلقة وكذلك الصمامات ذات الحلقة المفتوحة.

■ USB ، تداخل طرفي

■ برنامج Profle-T غير متصل بالإنترنت

تفاصيل الصور

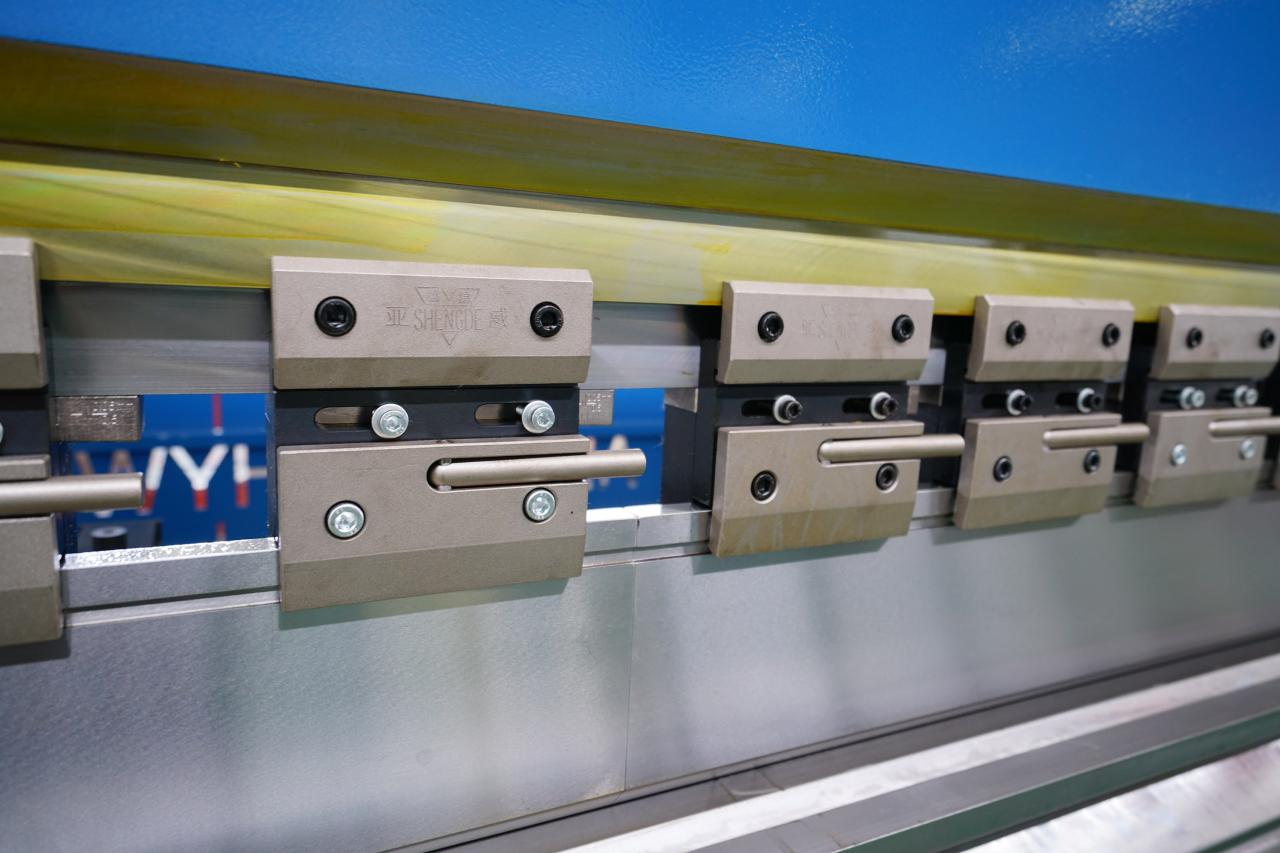

مشابك ميكانيكية سريعة

باستخدام المشبك الميكانيكي السريع للقوالب العلوية ، فإن تغيير القوالب أكثر ملاءمة وأمانًا.

42Crmo Toolings

مكابح الضغط مصنوعة من فولاذ 42Crmo ، ودرجة حرارة المعالجة الحرارية تصل إلى 42 ° ، مما يضمن عمر خدمة القالب.

تعويض التاج الميكانيكي

يسمح التعويض الميكانيكي بتعويض دقيق للانحراف على طول الطاولة بالكامل.

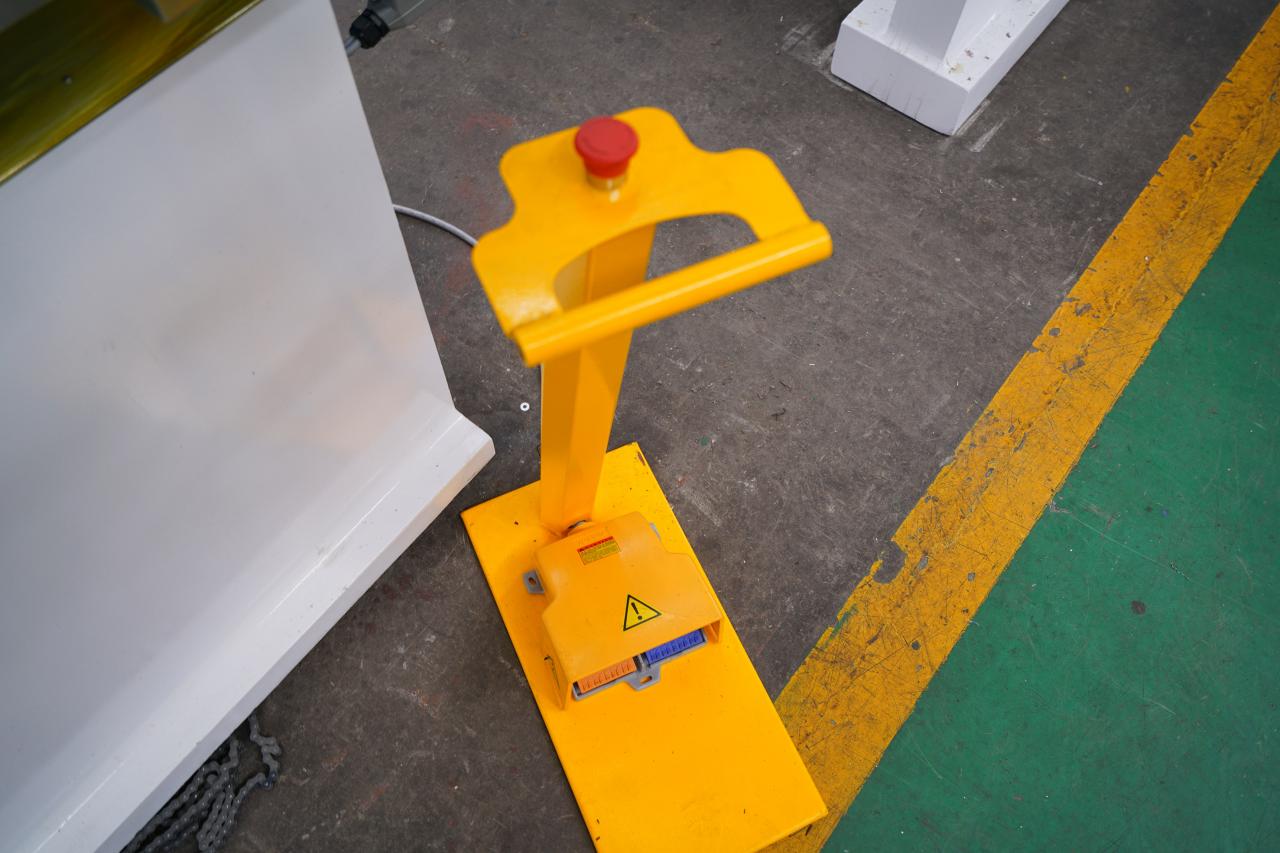

مفتاح دواسة KACON

مفتاح دواسة KACON من كوريا الجنوبية يعمل على تحسين عمر الخدمة وحساسية التشغيل.

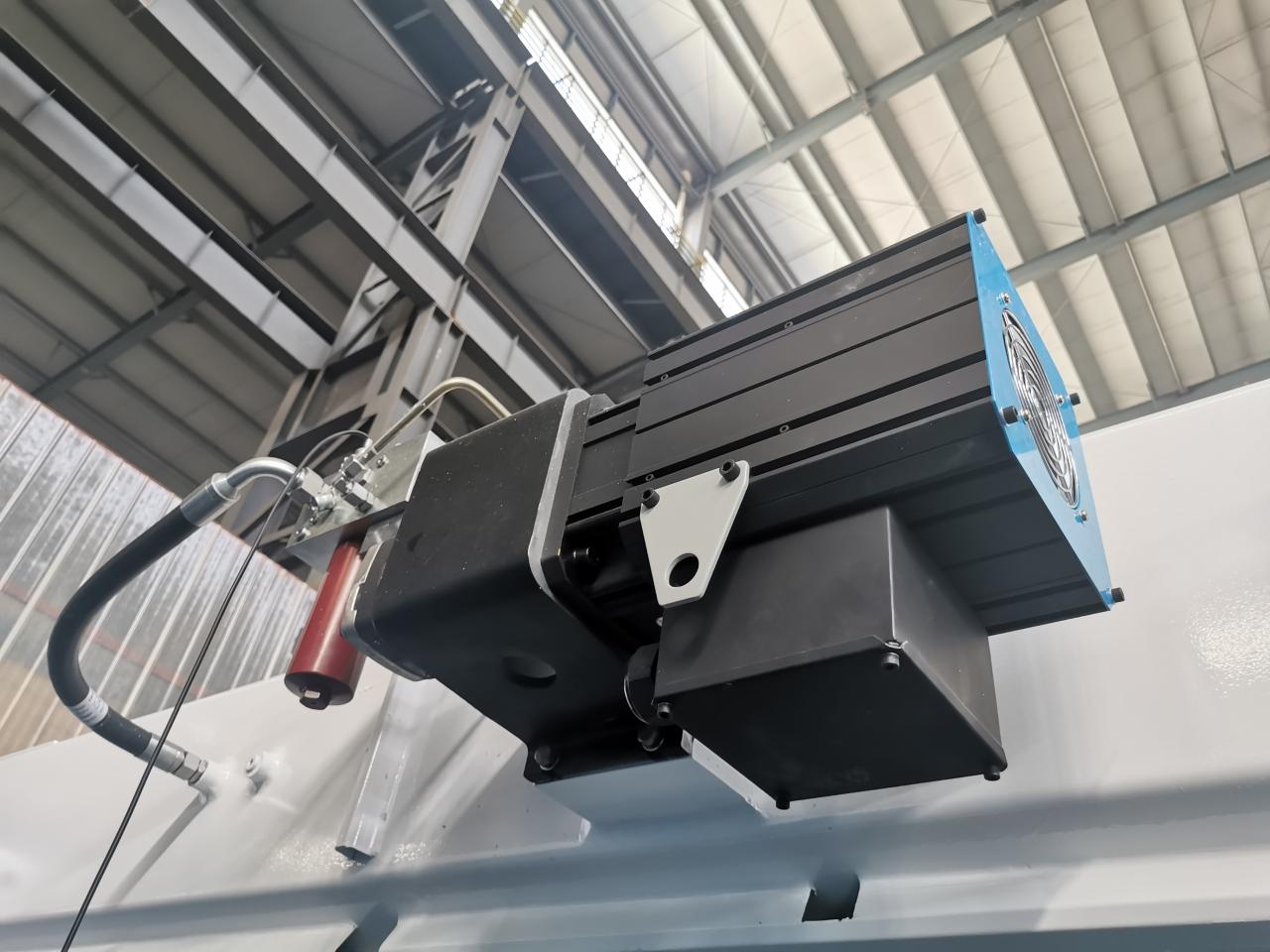

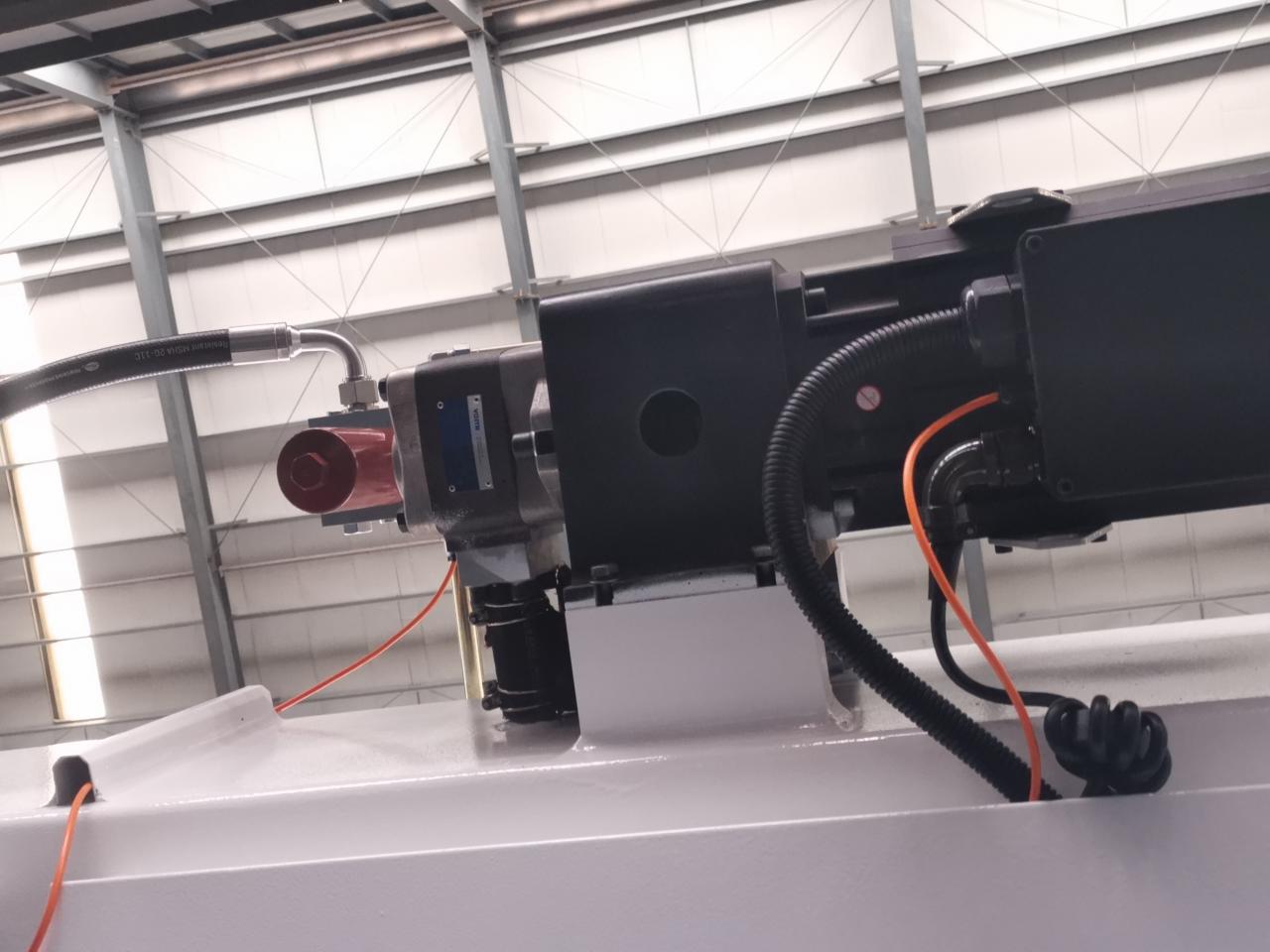

أجهزة السيارات

يوفر المحرك والسائق المؤازر Panasonic / Yaskawa أداءً فائق السرعة.

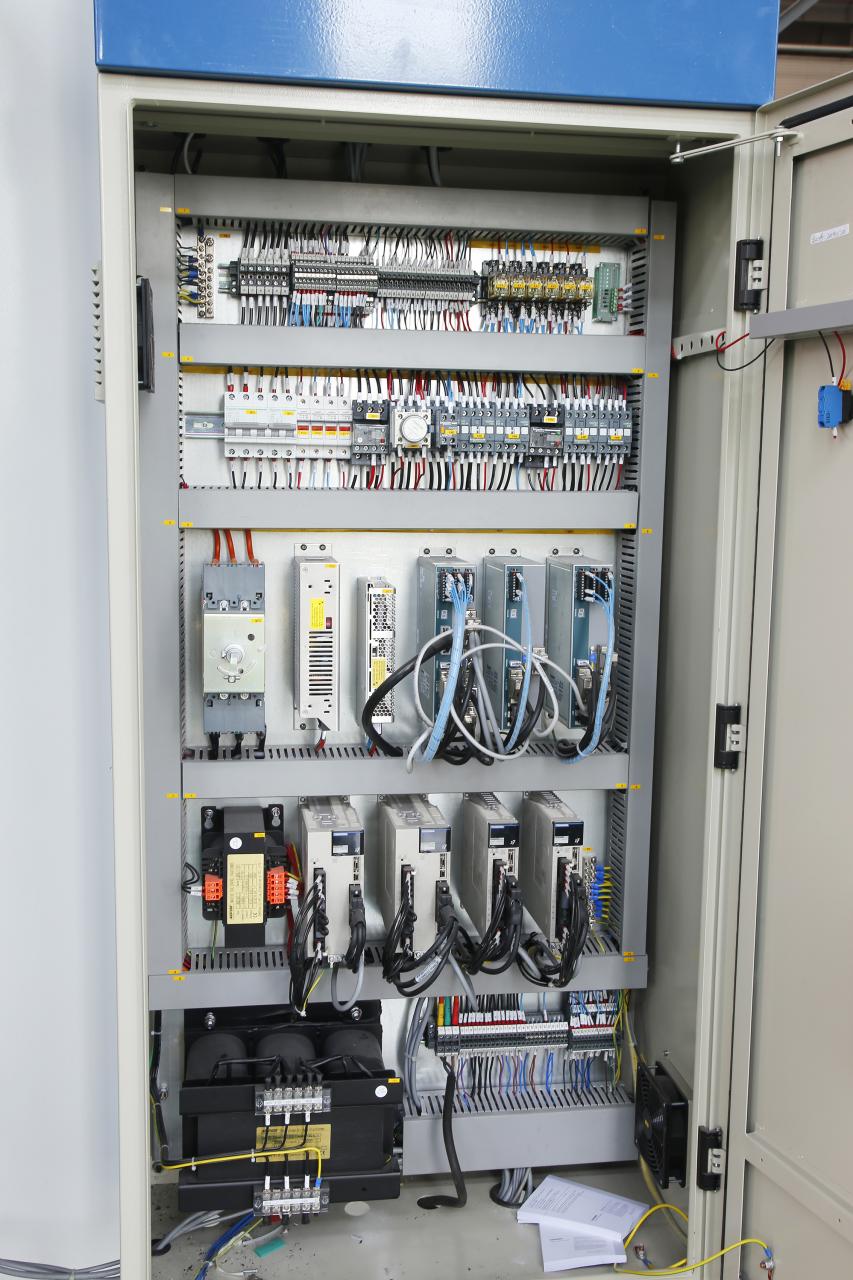

فرنسا شنايدر إلكتريك

Stable France Schneider electric ، محرك Panasonic Servo لتحسين دقة تحديد المواقع لمحور X ، Y.

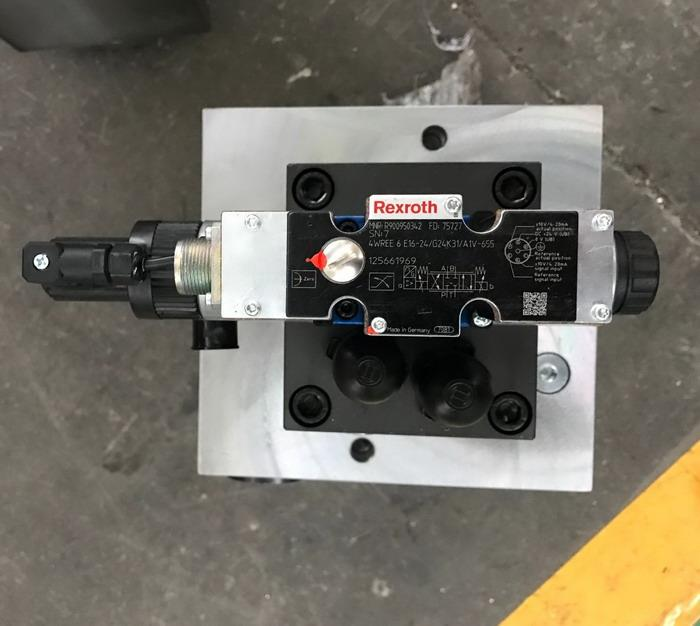

نظام بوش ريكسروث الهيدروليكي

ألمانيا Bosch Rexroth كتلة صمام هيدروليكي متكامل.

مضخة الزيت الألمانية VOITH

يضمن استخدام مضخة الزيت الألمانية VOITH / Hoerbiger عمر خدمة الزيت وتقليل الضوضاء أثناء العمل.

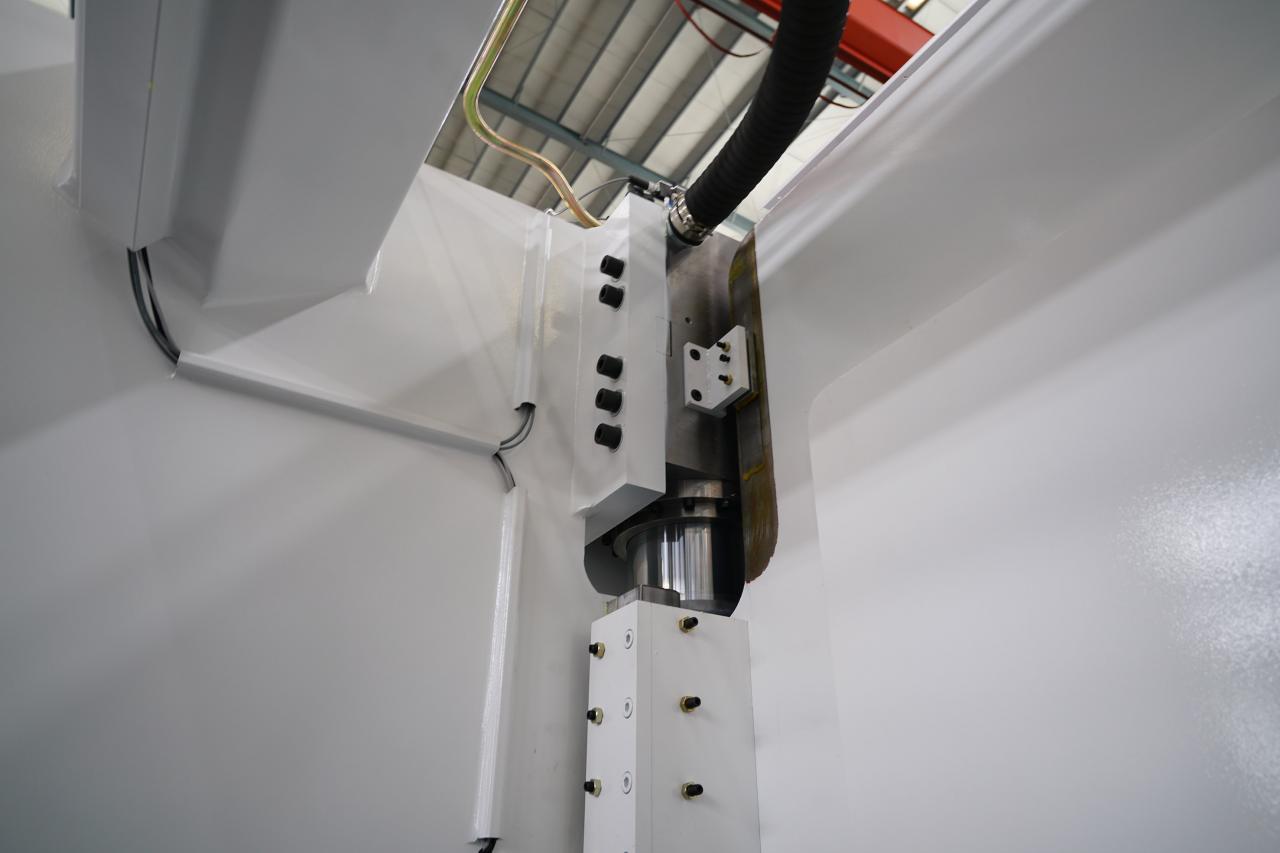

دليل مزدوج رام

دليل رام مزدوج للزيت صعودا وهبوطا

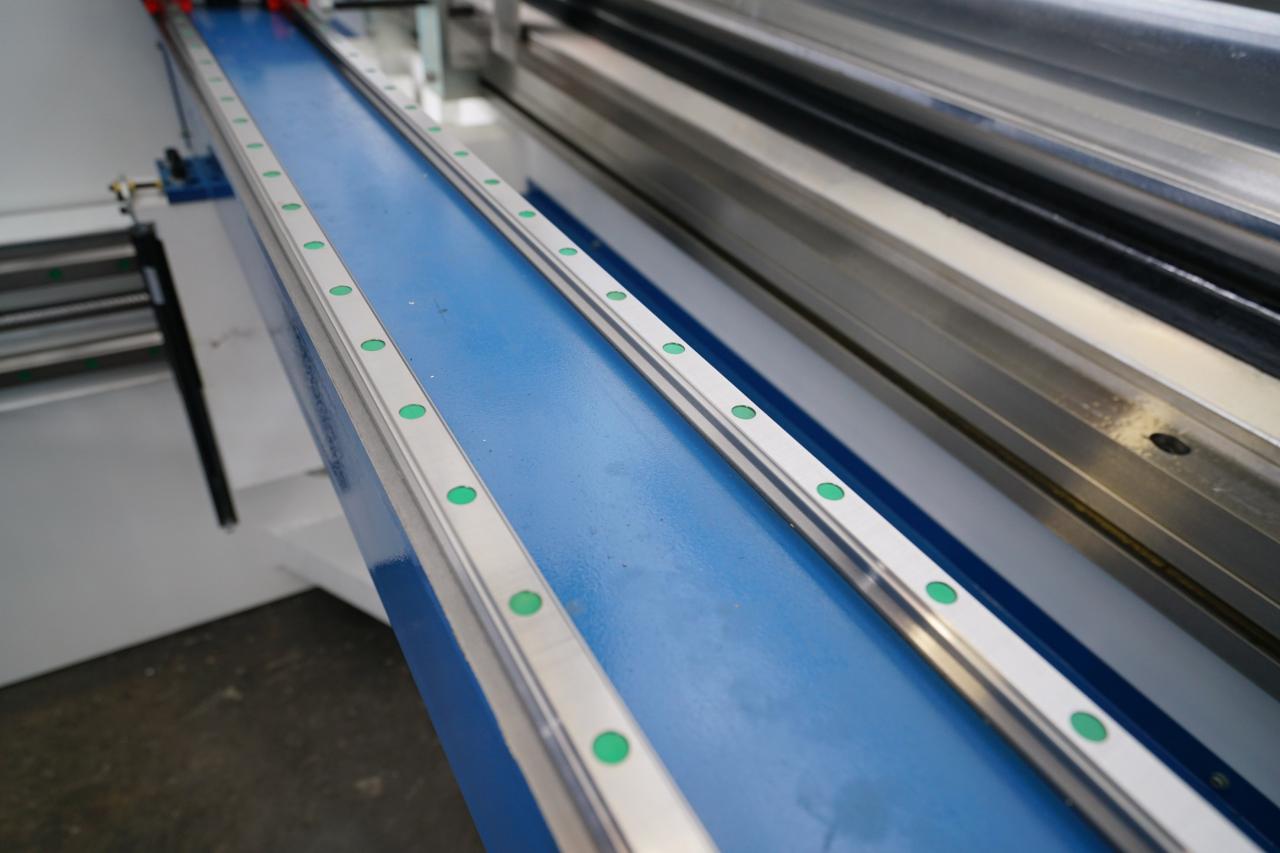

دليل خطي مزدوج

دليل خطي مزدوج لـ CNC Press Brake أصابع توقف الحركة.

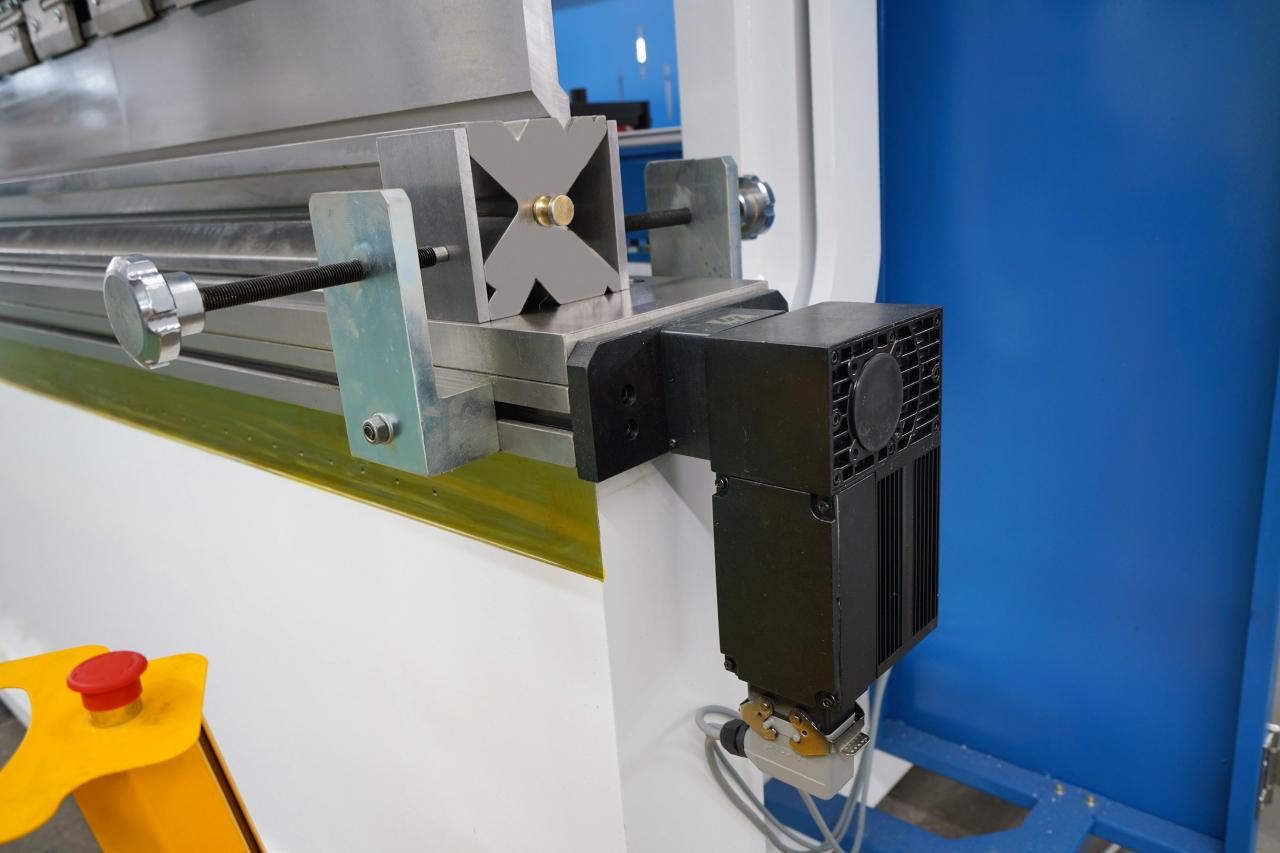

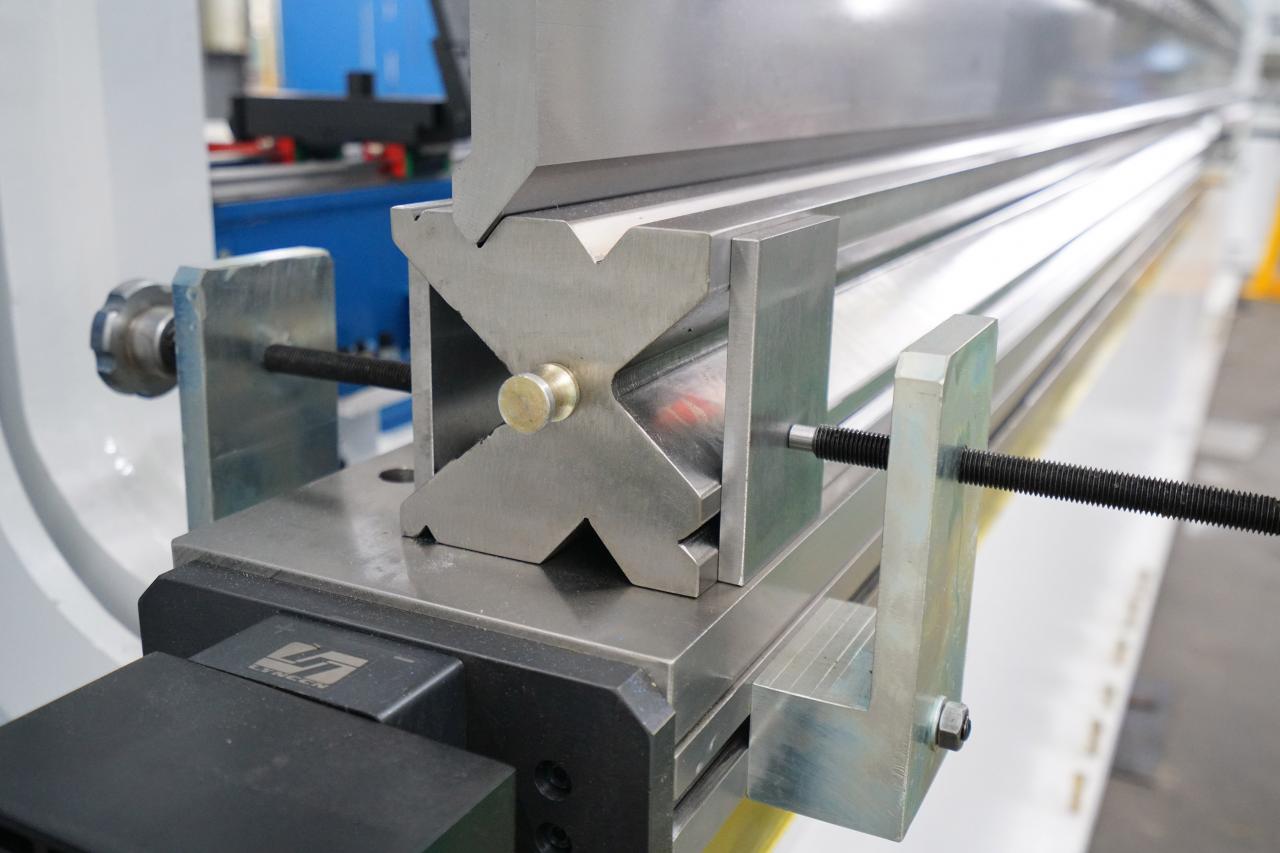

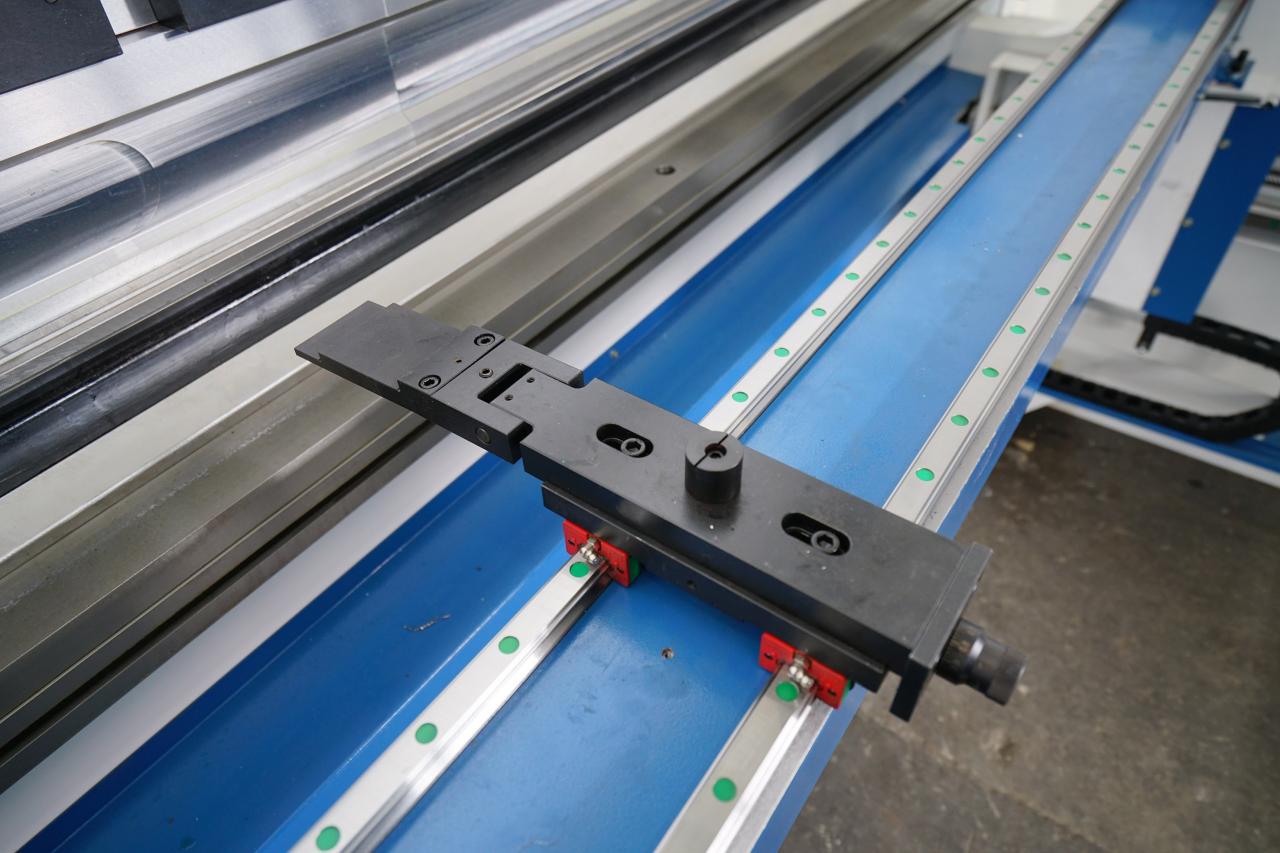

أصابع المقياس الخلفي

RAYMAX Z1 & Z2 مقياس ضغط الفرامل الأوتوماتيكي يتحرك على دليل خطي مزدوج.

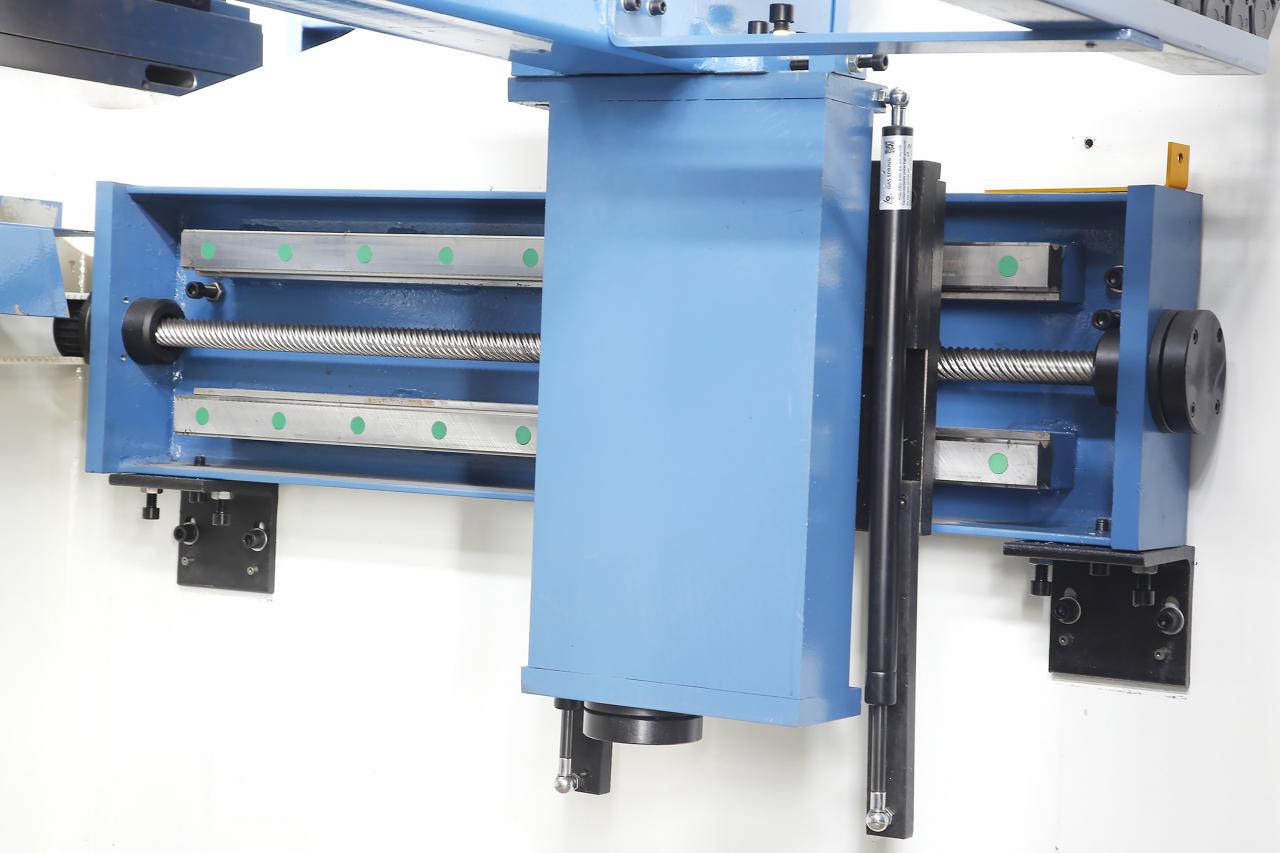

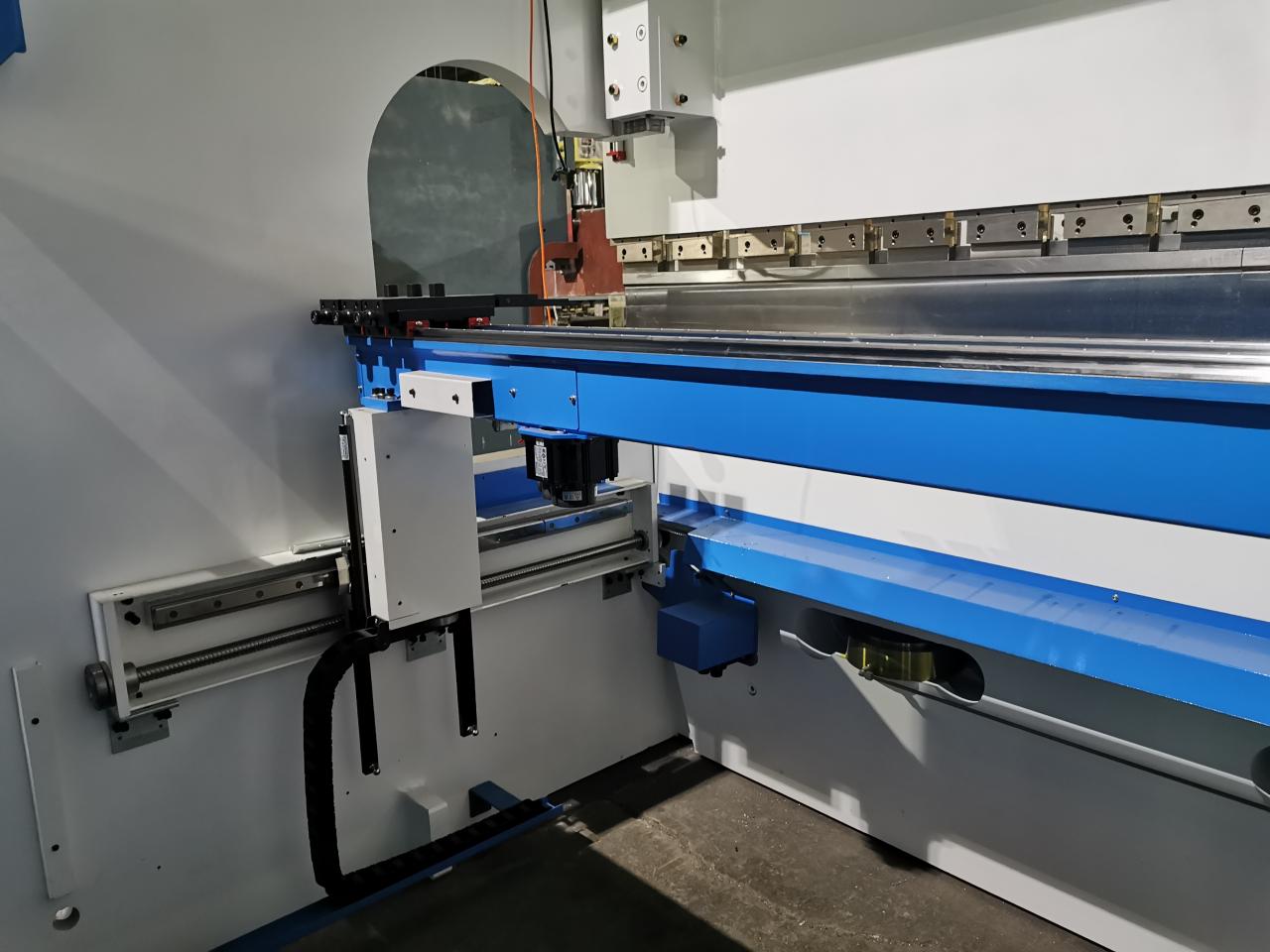

الكرة اللولبية والدليل الخطي

اعتماد اللولب الكروي HIWIN والموجه الخطي لتحسين دقة الآلة الخلفية.

دليل خطي مزدوج

دليل خطي مزدوج لـ CNC Press Brake أصابع توقف الحركة.

أصابع المقياس الخلفي

RAYMAX Z1 & Z2 مقياس ضغط الفرامل الأوتوماتيكي يتحرك على دليل خطي مزدوج.

الكرة اللولبية والدليل الخطي

اعتماد اللولب الكروي HIWIN والموجه الخطي لتحسين دقة الآلة الخلفية.

اختياري

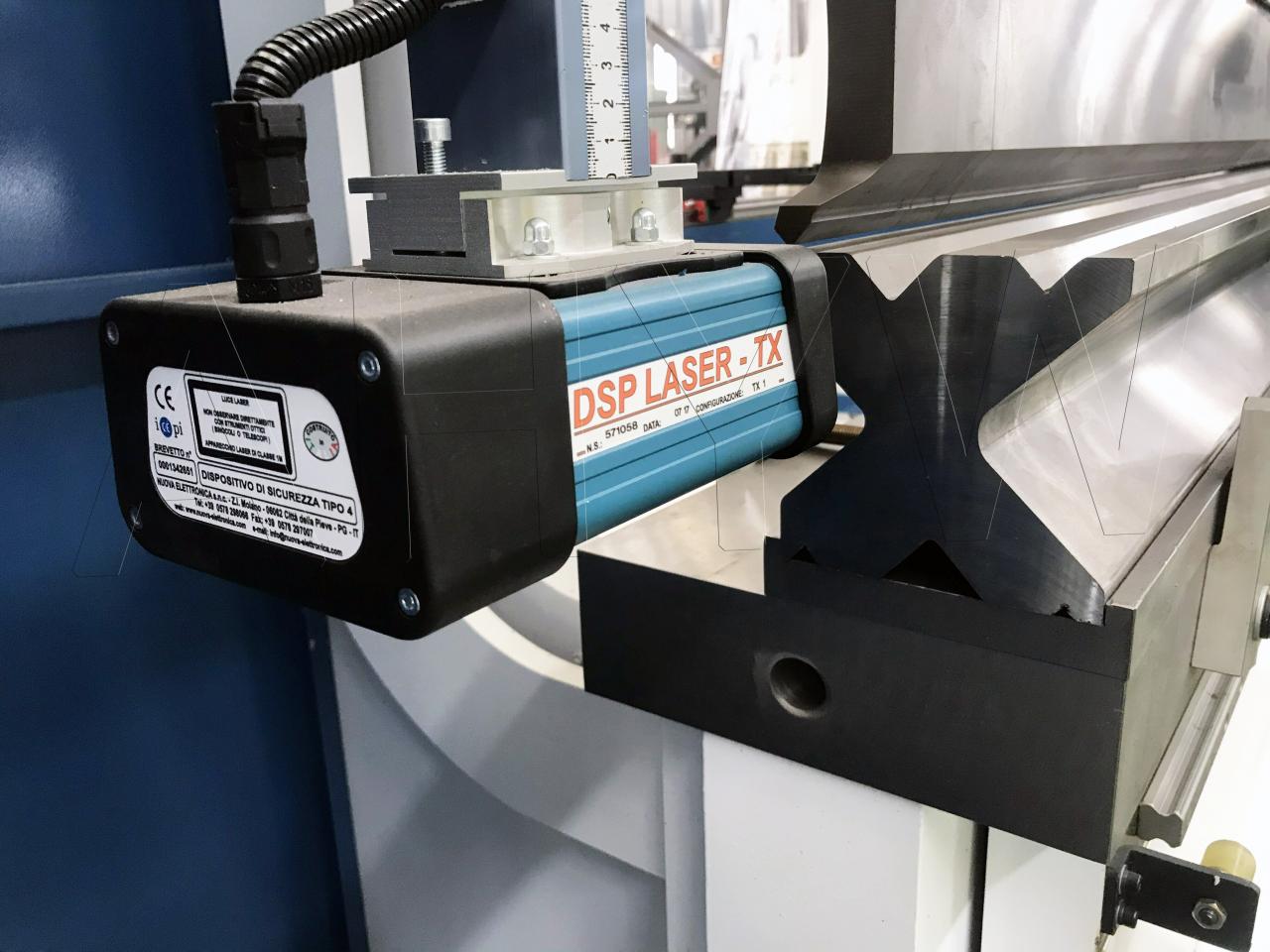

نظام الحماية بالليزر الإيطالي DSP

المقياس الخلفي لمحور R لأعلى ولأسفل

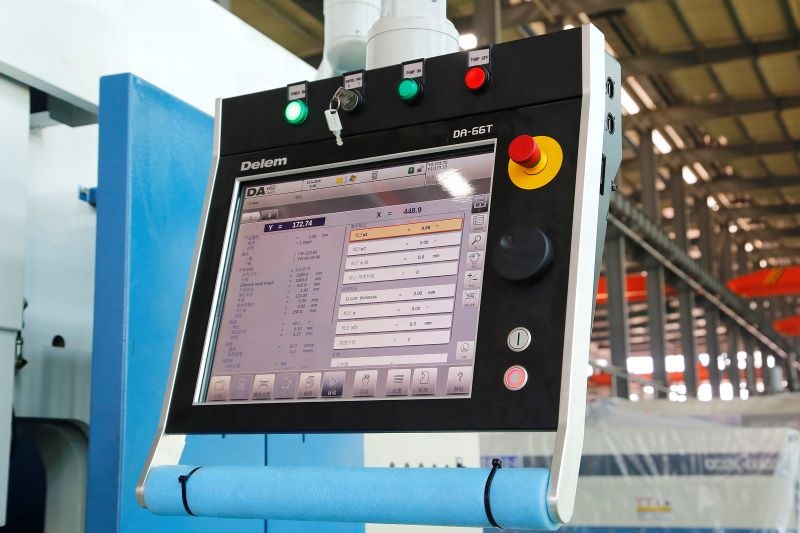

وحدة تحكم DELEM DA66T مع 8 1 محاور

أجهزة استخراج أعمدة جانبية اختيارية

مبرد الزيت الاختياري

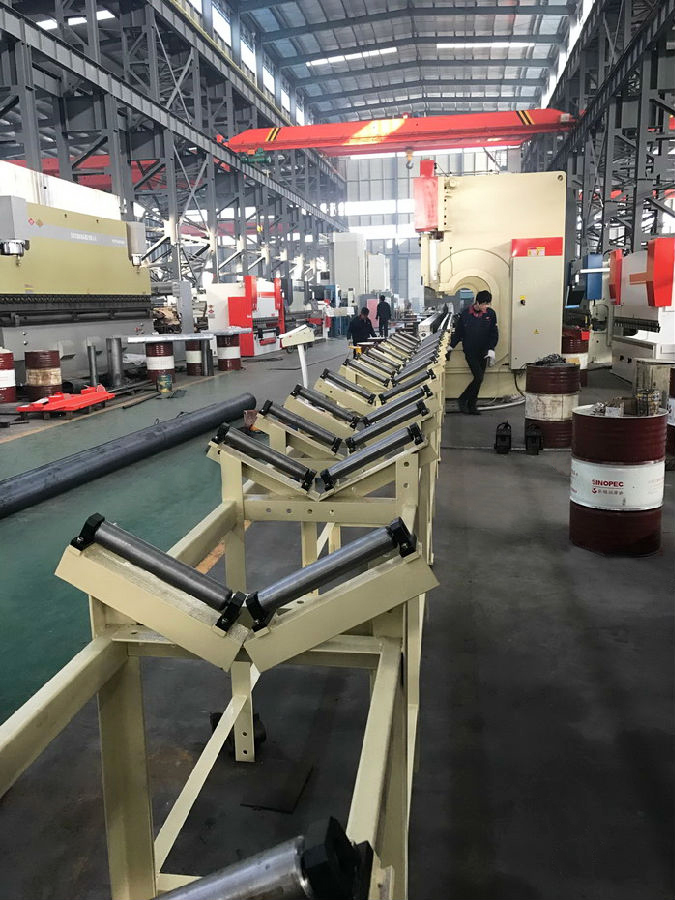

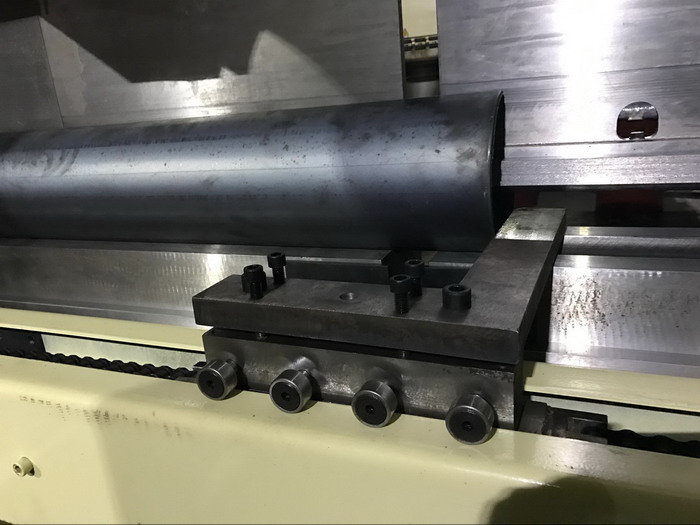

دعامة جانبية ثقيلة مع بكرات

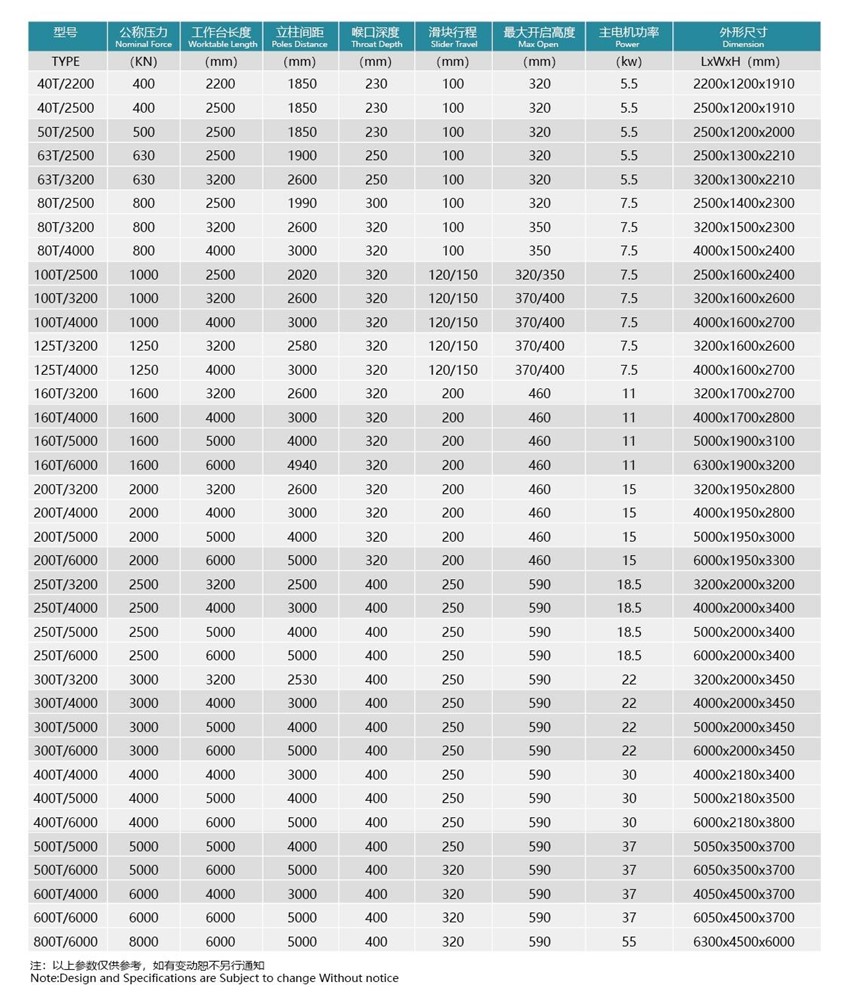

المعايير الفنية
خدمتنا

فريق العمل الفني والمبيعات لخدمة ما قبل البيع

* دعم الاستفسار والاستشارة.
* اقترح حل
* عرض مصنعنا.

يتعاون مهندسو خدمة ما بعد البيع والمبيعات

* تدريب على كيفية تركيب الجهاز وكيفية استخدام الجهاز.
* المهندسين المتاحة لخدمة الآلات في الخارج.

التعليمات

س 1. هل أنت مصنع أم شركة تجارية؟

ج: RAYMAX هي شركة محترفة لتصنيع مكابح الضغط وآلة القص وآلة قطع ألياف الليزر وغيرها من معدات معالجة الصفائح المعدنية. لدينا أكثر من 15 عامًا من الخبرة في التصنيع ، وتم تصدير منتجاتنا إلى أكثر من 90 دولة ومنطقة.

س 2. هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات ، هل من السهل تشغيلها؟

ج: يتم إرسال إرشادات التثبيت والتشغيل التفصيلية إليك مجانًا مع الجهاز. يتم تقديم دورات تدريبية مجانية في مصنعنا. المهندسون متاحون للخدمة في الخارج ولكن يتم دفع جميع النفقات من جانبك. يتم توفير الدعم الفني عبر الفيديو والدعم عبر الإنترنت ، ودعم فني على مدار 24 ساعة عن طريق الاتصال والفيديو والبريد الإلكتروني.

س 3. ما هي المهلة العادية الخاصة بك؟

ج: عادةً ما تكون مهلة الطلب الروتيني من 25 إلى 30 يومًا. ومع ذلك ، يختلف هذا مع عدد من العوامل بما في ذلك حجم الطلب وطراز الماكينة وتعقيد قطعة العمل وتحميل المتجر ، على سبيل المثال لا الحصر. يتم توفير المهل الزمنية مع جميع عروض الأسعار. يرجى إبلاغنا إذا كان الطلب سريعًا مطلوبًا ويمكننا عادةً استيعاب ذلك.

تفاصيل

• شوط المنزلق (مم): 200 مم
• المستوى التلقائي: أوتوماتيكي بالكامل
• عمق الحلق (مم): 400 مم
• نوع الجهاز: متزامن
• طول طاولة العمل (مم): 2 * 6000 مم
• عرض طاولة العمل (مم): 250 مم
• الابعاد: 16000 * 2000 * 2670
• حالة: جديدة
• مكان المنشأ: انهوى ، الصين
• اسم العلامة التجارية: RAYMAX
• معالجة المواد / المعادن: النحاس / النحاس ، الفولاذ المقاوم للصدأ ، سبائك ، الكربون الصلب ، الألومنيوم
• الأتمتة: تلقائي
• خدمات اضافية: بالقطع
• السنة: 2020
• الوزن (كجم): 12500
• قوة المحرك (kw): 30 kw
• نقاط البيع الرئيسية: دقة عالية
• الضمان: سنتان
• الصناعات المطبقة: محلات مواد البناء ، محلات تصليح الآلات ، مصنع التصنيع ، أعمال البناء ، الطاقة والتعدين
• موقع المعرض: إيطاليا ، فرنسا ، ألمانيا
• نوع التسويق: منتج جديد 2020
• تقرير اختبار الماكينات: مقدم
• فحص الصادر بالفيديو: متوفر
• ضمان المكونات الأساسية: 1 سنة
• المكونات الأساسية: تحمل ، PLC
• مادة خام: فولاذ
• الاستعمال: ثني الصفائح المعدنية
• المحرك الرئيسي: ألمانيا سيمنز
• النظام الهيدروليكي: Bosch Rexroth Germany
• نظام التحكم: DELEM DA53T
• المكونات الكهربائية: شنايدر
• محرك سيرفو / محرك سيرفو: EMG الصين
• شهادة: م
• يتم توفير خدمة ما بعد البيع: التثبيت الميداني ، والتكليف والتدريب ، وخدمة الصيانة والإصلاح الميدانية ، والدعم الفني للفيديو ، والدعم عبر الإنترنت
• خدمة ما بعد الضمان: دعم فني للفيديو ، دعم عبر الإنترنت
• موقع الخدمة المحلية: إيطاليا ، فرنسا ، ألمانيا
